2-Х СЕКЦИОНН. УПРАВЛЯЮЩ. КЛАПАН(/)

Запчасти Komatsu WA380-DZ-3 2-Х СЕКЦИОНН. УПРАВЛЯЮЩ. КЛАПАН(/) [УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ]

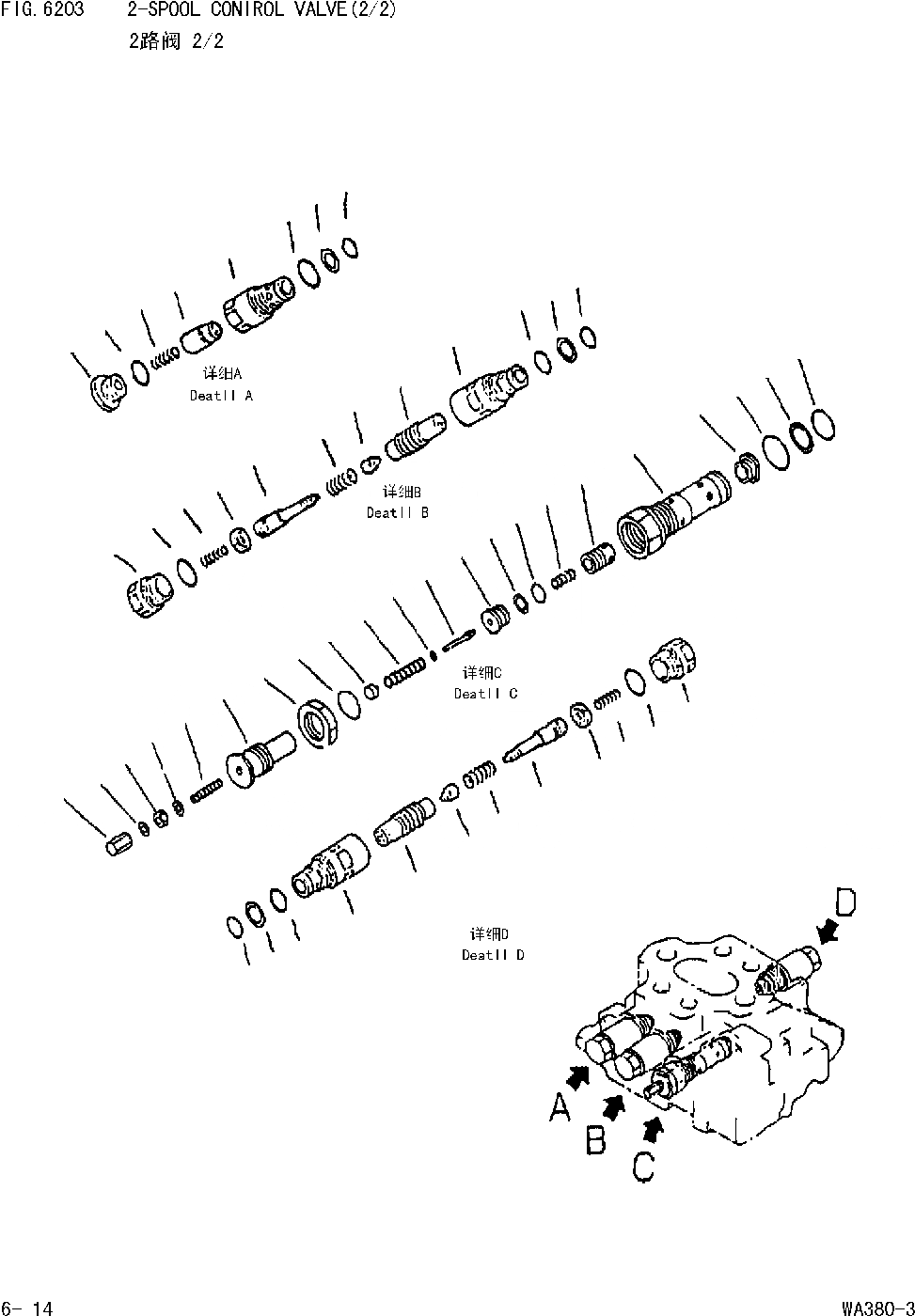

Схема запчастей Komatsu WA380-DZ-3 - 2-Х СЕКЦИОНН. УПРАВЛЯЮЩ. КЛАПАН(/) [УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ]
37
38
36
35
34
41
40
39
29
30
28
27
26
25
24
23
22
33
32
31
17
18
16
18
15
12
13
14
11
10
9
8
5
7
6
4
2
1
3
21
20
19
29
30
28
27
26
25
24
23
22
33
32
31
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$1

700-92-13005

VALVE ASS'Y

Field_2: 10119-

1шт.

|$1

-1шт.

|$3

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS 6201 6203

-1шт.

|$1

-1шт.

|$5

700-93-55000

VALVE ASS'Y,RELIEF

Field_2: 10119-

1шт.

1

700-90-51220

SLEEVE

Field_2: 10119-

1шт.

2

700-90-51230

VALVE

Field_2: 10119-

1шт.

3

700-90-51120

PLUG

Field_2: 10119-

1шт.

4

700-90-51320

SPRING

Field_2: 10119-

1шт.

5

700-90-51150

SEAT

Field_2: 10119-

1шт.

6

07000-22016

O-RING

Field_2: 10119-

1шт.

7

07001-02016

RING BACK-UP

Field_2: 10119-

1шт.

8

700-80-61190

POPPET

Field_2: 10119-

1шт.

9

700-80-51240

SPACER

Field_2: 10119-

1шт.

10

700-90-51160

SPRING

Field_2: 10119-

1шт.

11

700-90-51250

RETAINER

Field_2: 10119-

1шт.

12

700-90-51270

HOLDER

Field_2: 10119-

1шт.

13

700-90-51190

NUT

Field_2: 10119-

1шт.

14

07002-03034

O-RING

Field_2: 10119-

1шт.

15

700-90-51281

SCREW

Field_2: 10119-

1шт.

16

01580-10806

NUT

Field_2: 10119-

1шт.

17

700-90-51311

NUT

Field_2: 10119-

1шт.

18

700-90-51290

WASHER

Field_2: 10119-

2шт.

19

700-93-11320

O-RING

Field_2: 10119-

1шт.

20

700-93-11330

RING.BACK-UP

Field_2: 10119-

1шт.

21

07002-03634

O-RING

Field_2: 10119-

1шт.

|$27

700-90-76000

SUCTION&OVERLOAD RELIEF VALVE

Field_2: 10119-

1шт.

22

700-90-61110

SLEEVE

Field_2: 10119-

1шт.

23

700-90-61120

VALVE

Field_2: 10119-

1шт.

24

700-90-61130

POPPET

Field_2: 10119-

1шт.

25

700-90-61140

SPRING

Field_2: 10119-

1шт.

26

700-90-61150

PISTON

Field_2: 10119-

1шт.

27

700-90-61160

NUT

Field_2: 10119-

1шт.

28

700-90-61170

SPRING

Field_2: 10119-

1шт.

29

700-90-61180

PLUG

Field_2: 10119-

1шт.

30

07002-13634

O-RING

Field_2: 10119-

1шт.

31

700-93-11320

O-RING

Field_2: 10119-

1шт.

32

700-93-11330

RING.BACK-UP

Field_2: 10119-

1шт.

33

07002-03634

O-RING

Field_2: 10119-

1шт.

|$40

700-90-89000

SUCTION&OVERLOAD RELIEF VALVE

-1шт.

22

700-90-61110

SLEEVE

Field_2: 10119-

1шт.

23

700-90-61120

VALVE

Field_2: 10119-

1шт.

24

700-90-61130

POPPET

Field_2: 10119-

1шт.

25

700-90-61140

SPRING

Field_2: 10119-

1шт.

26

700-90-61150

PISTON

Field_2: 10119-

1шт.

27

700-90-61160

NUT

Field_2: 10119-

1шт.

28

700-90-61170

SPRING

Field_2: 10119-

1шт.

29

700-90-61180

PLUG

Field_2: 10119-

1шт.

30

07002-13634

O-RING

Field_2: 10119-

1шт.

31

700-93-11320

O-RING

Field_2: 10119-

1шт.

32

700-93-11330

RING.BACK-UP

Field_2: 10119-

1шт.

33

07002-03634

O-RING

Field_2: 10119-

1шт.

|$53

700-90-88000

SUCTION VALVE ASS'Y

Field_2: 10119-

1шт.

34

700-90-62110

SLEEVE

Field_2: 10119-

1шт.

35

700-90-62160

VALVE

Field_2: 10119-

1шт.

36

700-90-61170

SPRING

Field_2: 10119-

1шт.

37

700-90-62130

PLUG

Field_2: 10119-

1шт.

38

07002-13034

O-RING

Field_2: 10119-

1шт.

39

700-93-11320

O-RING

Field_2: 10119-

1шт.

40

700-93-11330

RING.BACK-UP

Field_2: 10119-

1шт.

41

07002-03634

O-RING

Field_2: 10119-

1шт.
