ТРАНСМИССИЯ(КОРПУС ТРАНСМИССИИ)(/)

Запчасти Komatsu WA380-DZ-3 ТРАНСМИССИЯ(КОРПУС ТРАНСМИССИИ)(/) [ТРАНСМИССИЯ]

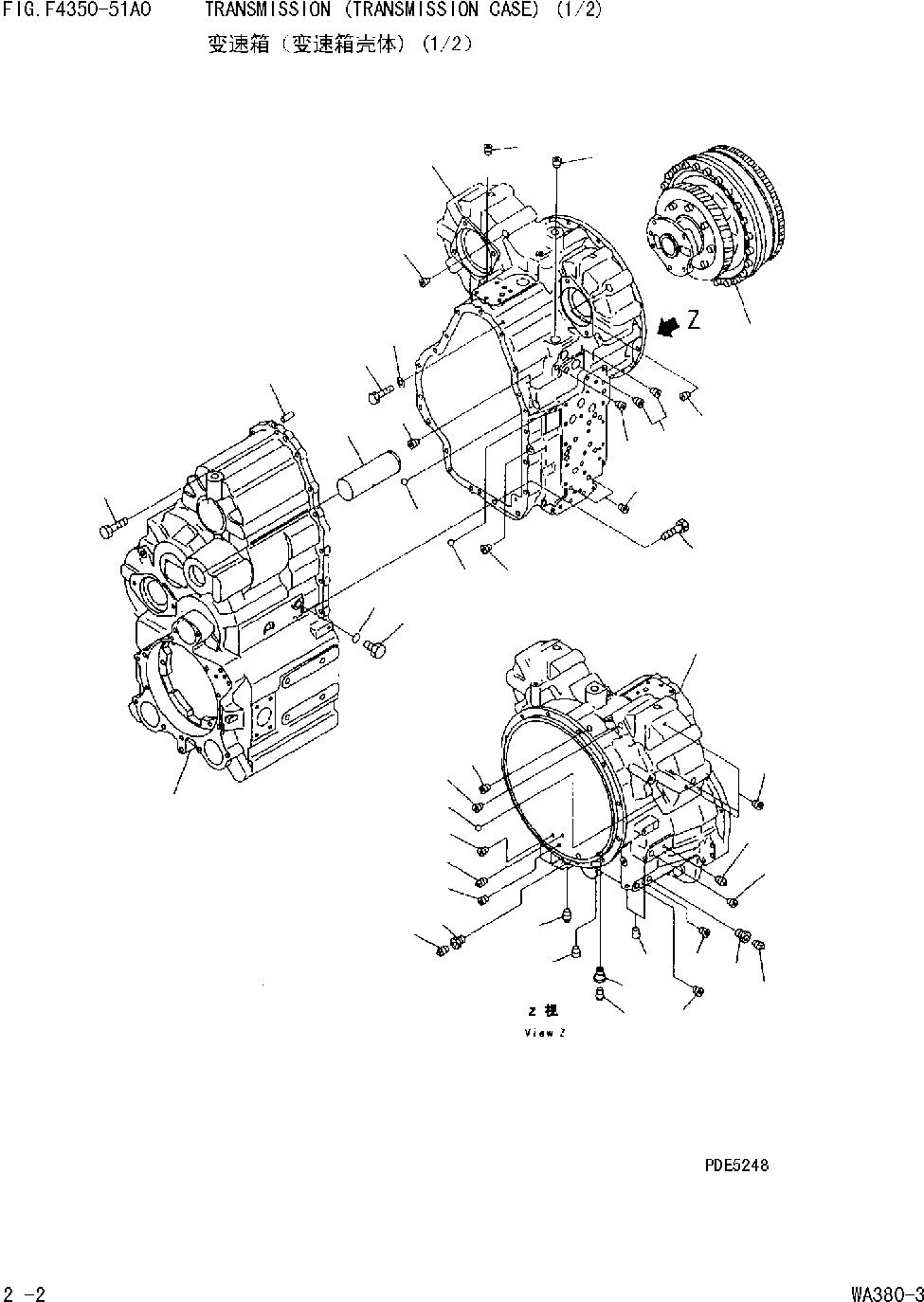

Схема запчастей Komatsu WA380-DZ-3 - ТРАНСМИССИЯ(КОРПУС ТРАНСМИССИИ)(/) [ТРАНСМИССИЯ]
5
12
10
7
19
18
2
10
15
16
14
9
13
4
3
1
7
8
9
12
6
12
11
6
6
10
11
6
12
12
12
11
6
12
6
12
5
17
14
12
10
7
20
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$1

714-12-10011

TRANSMISSION ASS'Y

Field_2: 10460-

1шт.

|$2

714-12-10010

TRANSMISSION ASS'Y

Field_2: 10119-10459

1шт.

|$1

-1шт.

|$4

THESE ASSEMBLIES CONSISTS OF ALL PARTS SHOWN IN FIGS.F4350-51A0 TO F4350-71A0

-1шт.

|$1

-1шт.

|$6

714-12-11111

CASE ASS'Y,FRONT

Field_2: 10119-

1шт.

1

0

CASE

Field_2: 10119-

1шт.

2

714-12-16510

SHAFT

Field_2: 10119-

1шт.

3

07040-12012

PLUG

Field_2: 10119-

1шт.

4

07002-02034

O-RING

Field_2: 10119-

1шт.

|$11

714-12-11121

CASE ASS'Y,TORQUE CONVERTER

Field_2: 10119-

1шт.

5

0

CASE

Field_2: 10119-

1шт.

6

07042-80108

PLUG

Field_2: 10119-

9шт.

7

419-15-12750

ORIFICE

Field_2: 10119-

3шт.

8

714-12-11410

ORIFICE

Field_2: 10119-

1шт.

9

714-11-19390

BALL

Field_2: 10119-

2шт.

10

07043-70617

PLUG

Field_2: 10119-

5шт.

11

21T-38-11390

BUSHING

Field_2: 10119-

4шт.

12

07043-70312

PLUG

Field_2: 10119-

15шт.

13

04260-01270

BALL,STEEL

Field_2: 10119-

1шт.

14

07043-70211

PLUG

Field_2: 10119-

7шт.

15

04020-01434

PIN,DOWEL

Field_2: 10119-

2шт.

16

01010-81240

BOLT

Field_2: 10119-

12шт.

17

01010-81235

BOLT

Field_2: 10119-

2шт.

18

01010-81260

BOLT

Field_2: 10119-

5шт.

19

01643-31232

WASHER

Field_2: 10119-

5шт.

20

711-50-00300

TORQUE CONVERTER A

Field_2: 10119-

1шт.

21

419-15-18131

LIQUID GASKET,(NOT SHOWN)

Field_2: 10119-

1шт.
