ГИДРОЛИНИЯ (НАВЕСН. ОБОРУД ТРУБЫ /)

Запчасти Komatsu WA400-1 ГИДРОЛИНИЯ (НАВЕСН. ОБОРУД ТРУБЫ /) УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ

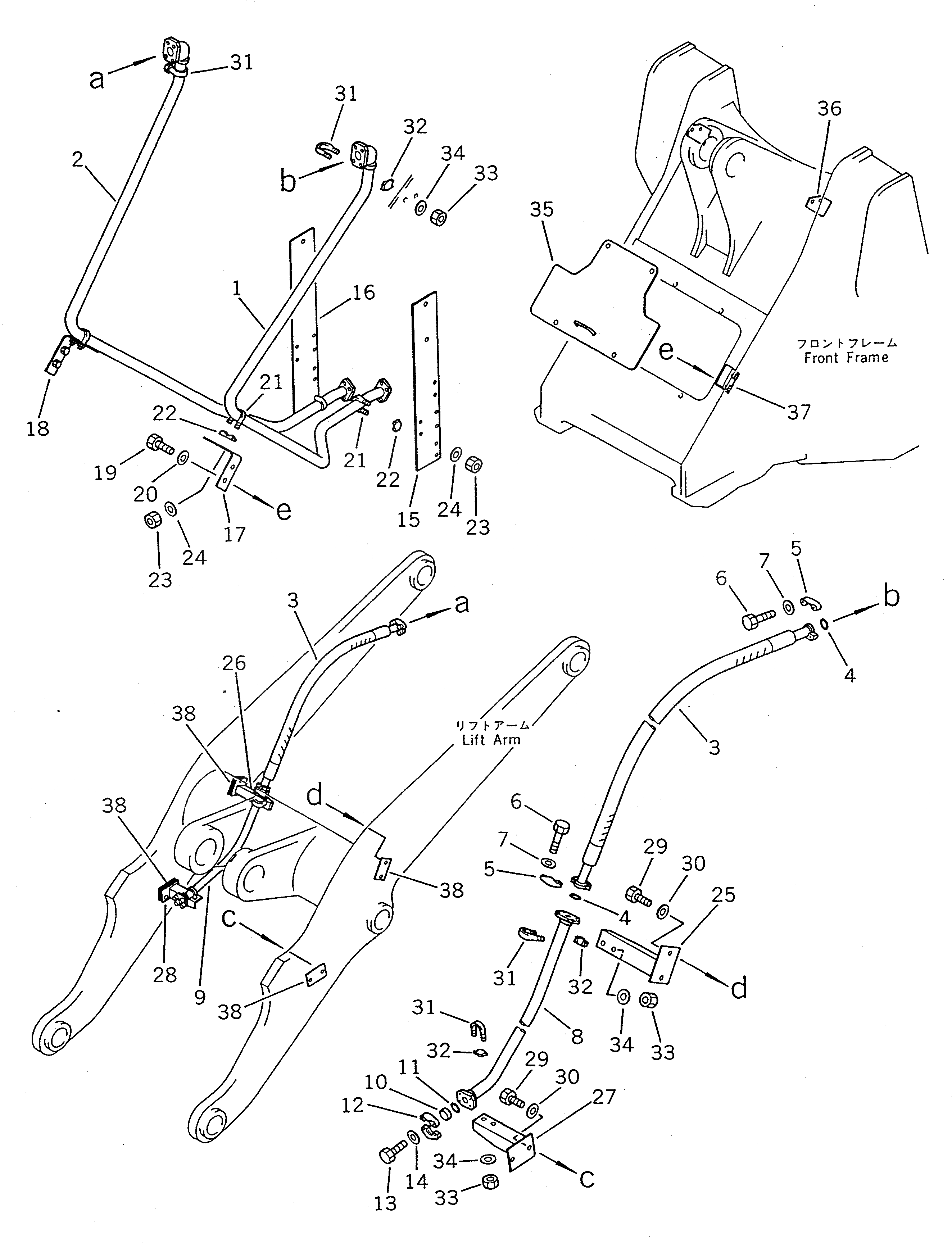

Схема запчастей Komatsu WA400-1 - ГИДРОЛИНИЯ (НАВЕСН. ОБОРУД ТРУБЫ /) УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

423-877-1130

TUBE

SN: 10001-UP

1шт.

2

423-877-1140

TUBE

SN: 10001-UP

1шт.

3

07125-01014

HOSE

SN: 10001-UP

2шт.

4

07000-13032

O-RING

SN: 10001-UP

4шт.

5

07371-31049

FLANGE,SPLIT

SN: 10001-UP

8шт.

6

07372-21035

BOLT

SN: 10001-UP

16шт.

7

01643-51032

WASHER

SN: 10001-UP

16шт.

8

424-877-1220

TUBE,L.H.

SN: 10001-UP

1шт.

9

424-877-1230

TUBE,R.H.

SN: 10001-UP

1шт.

10

07378-11000

HEAD

SN: 10001-UP

2шт.

11

07000-23032

O-RING

SN: 10001-UP

2шт.

12

07371-21049

FLANGE,SPLIT

SN: 10001-UP

4шт.

13

07372-21035

BOLT

SN: 10001-UP

8шт.

14

01643-31032

WASHER

SN: 10001-UP

8шт.

15

424-877-1191

PLATE,L.H.

SN: 10624-UP

1шт.

15

424-877-1190

PLATE,L.H.

SN: 10001-10623

1шт.

15

424-877-1191

PLATE,L.H. (FOR TBG/ABE SPEC.)

SN: 10376-UP

1шт.

15

424-877-1190

PLATE,L.H. (FOR TBG/ABE SPEC.)

SN: 10001-10375

1шт.

16

424-877-1181

PLATE,R.H.

SN: 10624-UP

1шт.

16

424-877-1180

PLATE,R.H.

SN: 10001-10623

1шт.

16

424-877-1181

PLATE,R.H. (FOR TBG/ABE SPEC.)

SN: 10376-UP

1шт.

16

424-877-1180

PLATE,R.H. (FOR TBG/ABE SPEC.)

SN: 10001-10375

1шт.

17

423-877-1211

ANGLE,L.H.

SN: 10001-UP

1шт.

18

423-877-1191

ANGLE,R.H.

SN: 10001-UP

1шт.

19

01010-51225

BOLT

SN: 10001-UP

4шт.

20

01643-31232

WASHER

SN: 10001-UP

4шт.

21

07283-23442

CLIP

SN: 10001-UP

4шт.

22

07283-53444

SEAT

SN: 10001-UP

4шт.

23

01599-01011

NUT

SN: 10001-UP

8шт.

24

01643-31032

WASHER

SN: 10001-UP

8шт.

25

423-877-1150

BRACKET,L.H.

SN: 10001-UP

1шт.

26

423-877-1180

BRACKET,R.H.

SN: 10001-UP

1шт.

27

423-877-1170

BRACKET,L.H.

SN: 10001-UP

1шт.

28

423-877-1160

BRACKET,R.H.

SN: 10001-UP

1шт.

29

01010-51225

BOLT

SN: 10001-UP

8шт.

30

01643-31032

WASHER

SN: 10001-UP

8шт.

31

07283-33450

CLIP

SN: 10001-UP

6шт.

32

07283-53444

SEAT

SN: 10001-UP

6шт.

33

01599-01011

NUT

SN: 10001-UP

12шт.

34

01643-31032

WASHER

SN: 10001-UP

12шт.

35

424-877-1250

COVER,(MODIFIED PARTS)

SN: 10001-UP

1шт.

36

423-46-11D30

PLATE (WELDED)

SN: 10001-UP

2шт.

37

424-46-11M20

BRACKET (WELDED)

SN: 10001-UP

2шт.

38

01573-22310

SEAT (WELDED)

SN: 10001-UP

4шт.
