ТРАНСМИССИЯ (3 И 2 МУФТА)

Запчасти Komatsu WA400-1 ТРАНСМИССИЯ (3 И 2 МУФТА) ТРАНСМИССИЯ

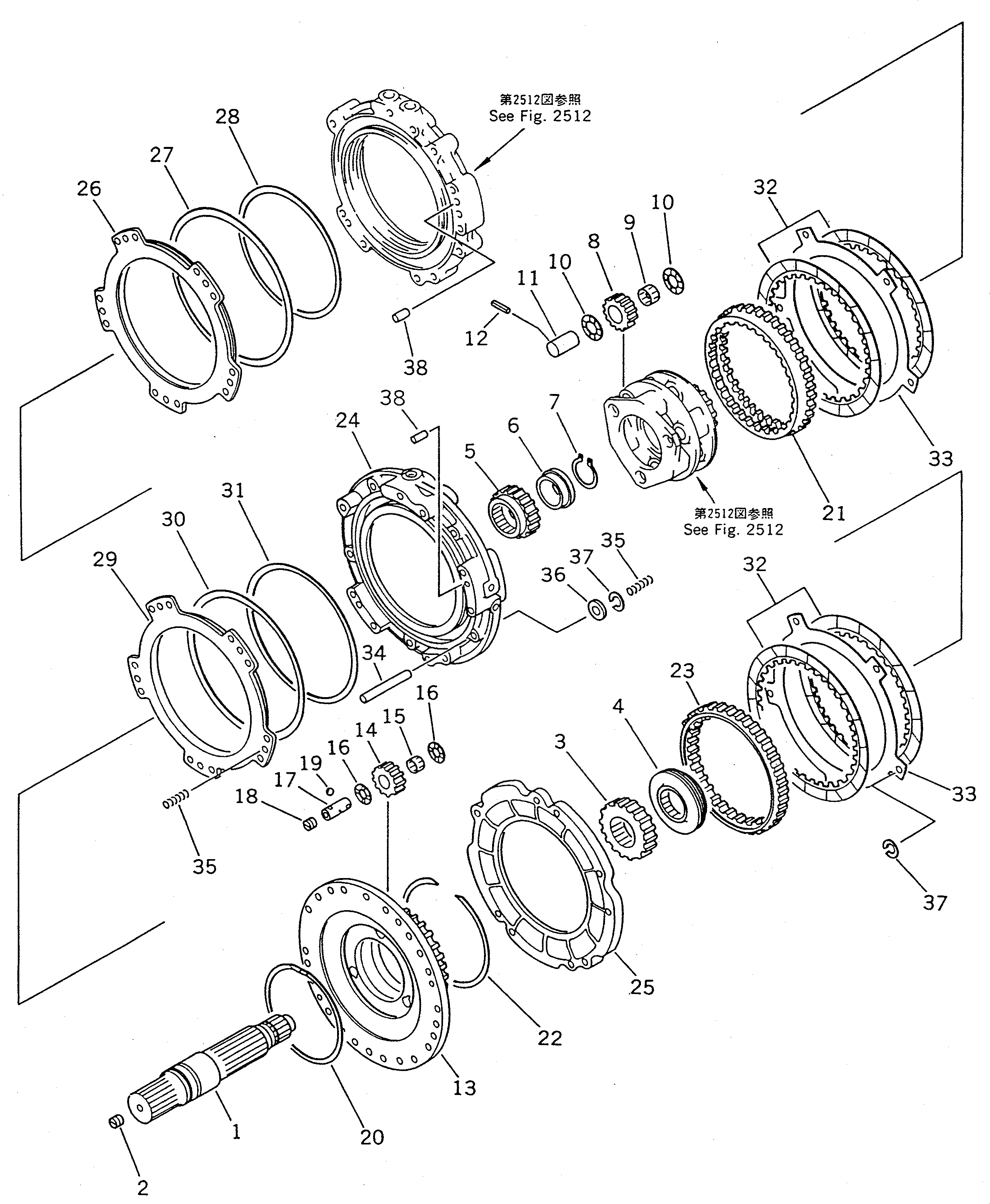

Схема запчастей Komatsu WA400-1 - ТРАНСМИССИЯ (3 И 2 МУФТА) ТРАНСМИССИЯ
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|1

424-15-00014

TRANSMISSION ASS'Y

SN: (3815)-UP

1шт.

|1

0

TRANSMISSION ASS'Y

SN: 20001-(3814)

1шт.

|1

424-15-00012

TRANSMISSION ASS'Y

SN: .-19999

1шт.

|1

0

TRANSMISSION ASS'Y

SN: 10001-.

1шт.

|$$5

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2501 TO 2531.

-1шт.

|1

424-15-00150

SHAFT ASS'Y

SN: 10001-UP

1шт.

1

0

SHAFT

SN: 10001-UP

1шт.

2

423-15-12190

PLUG,(D=2.0MM)

SN: 10001-UP

2шт.

3

421-15-12251

GEAR

SN: 10001-UP

1шт.

4

424-15-12561

SPACER

SN: 10001-UP

1шт.

5

424-15-12231

GEAR

SN: 10001-UP

1шт.

6

421-15-12551

SPACER

SN: 10001-UP

1шт.

7

04064-05020

RING,SNAP

SN: 10001-UP

1шт.

8

424-15-12440

GEAR

SN: 10001-UP

3шт.

9

09232-02925

BEARING,NEEDLE

SN: 10001-UP

3шт.

10

09233-02920

WASHER,THRUST

SN: 10001-UP

6шт.

11

424-15-12530

SHAFT

SN: 10001-UP

3шт.

12

04025-00416

PIN,SPRING

SN: 10001-UP

3шт.

13

424-15-12342

CARRIER

SN: 20001-UP

1шт.

|13

0

CARRIER

SN: 10001-19999

1шт.

14

421-15-12450

GEAR

SN: 10001-UP

3шт.

15

421-15-19410

BEARING,NEEDLE

SN: 10001-UP

3шт.

16

421-15-12360

WASHER,THRUST

SN: 10001-UP

6шт.

|17

421-15-00140

SHAFT ASS'Y

SN: 10001-UP

3шт.

17

0

SHAFT

SN: 10001-UP

1шт.

18

113-15-21320

PLUG

SN: 10001-UP

1шт.

19

04260-00635

BALL

SN: 10001-UP

3шт.

20

130-09-15790

RING,SNAP

SN: 10001-UP

1шт.

21

424-15-12651

GEAR,RING

SN: 10001-UP

1шт.

22

232-15-19540

RING,SNAP

SN: 10001-UP

1шт.

23

421-15-12680

GEAR,RING

SN: 10001-UP

1шт.

24

424-15-11141

HOUSING,2ND

SN: 10001-UP

1шт.

25

424-15-11130

HOUSING

SN: 10001-UP

1шт.

26

424-15-12760

PISTON,3RD

SN: 10001-UP

1шт.

27

144-15-22881

RING,SEAL (K2)

SN: 10001-UP

1шт.

28

113-15-12870

RING,SEAL (K2)

SN: 10001-UP

1шт.

29

424-15-12771

PISTON,2ND

SN: 10001-UP

1шт.

30

562-15-19330

RING,SEAL (K2)

SN: 10001-UP

1шт.

31

569-15-12860

RING,SEAL (K2)

SN: 10001-UP

1шт.

32

424-15-12710

DISC

SN: 10001-UP

4шт.

33

424-15-12720

PLATE

SN: 10001-UP

2шт.

34

421-15-11270

PIN¤(D=15.0¤L=125.0)

SN: 10001-UP

5шт.

35

125-15-32910

SPRING¤ (L= 40.0)

SN: 10001-UP

20шт.

36

01643-51645

WASHER

SN: 10001-UP

5шт.

37

175-15-42880

SPRING

SN: 10001-UP

20шт.

38

04020-01228

PIN,DOWEL

SN: 10001-UP

6шт.
