ТРАНСМИССИЯ (ВЫХОДНОЙ ВАЛ /)

Запчасти Komatsu WA420-1 ТРАНСМИССИЯ (ВЫХОДНОЙ ВАЛ /) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ

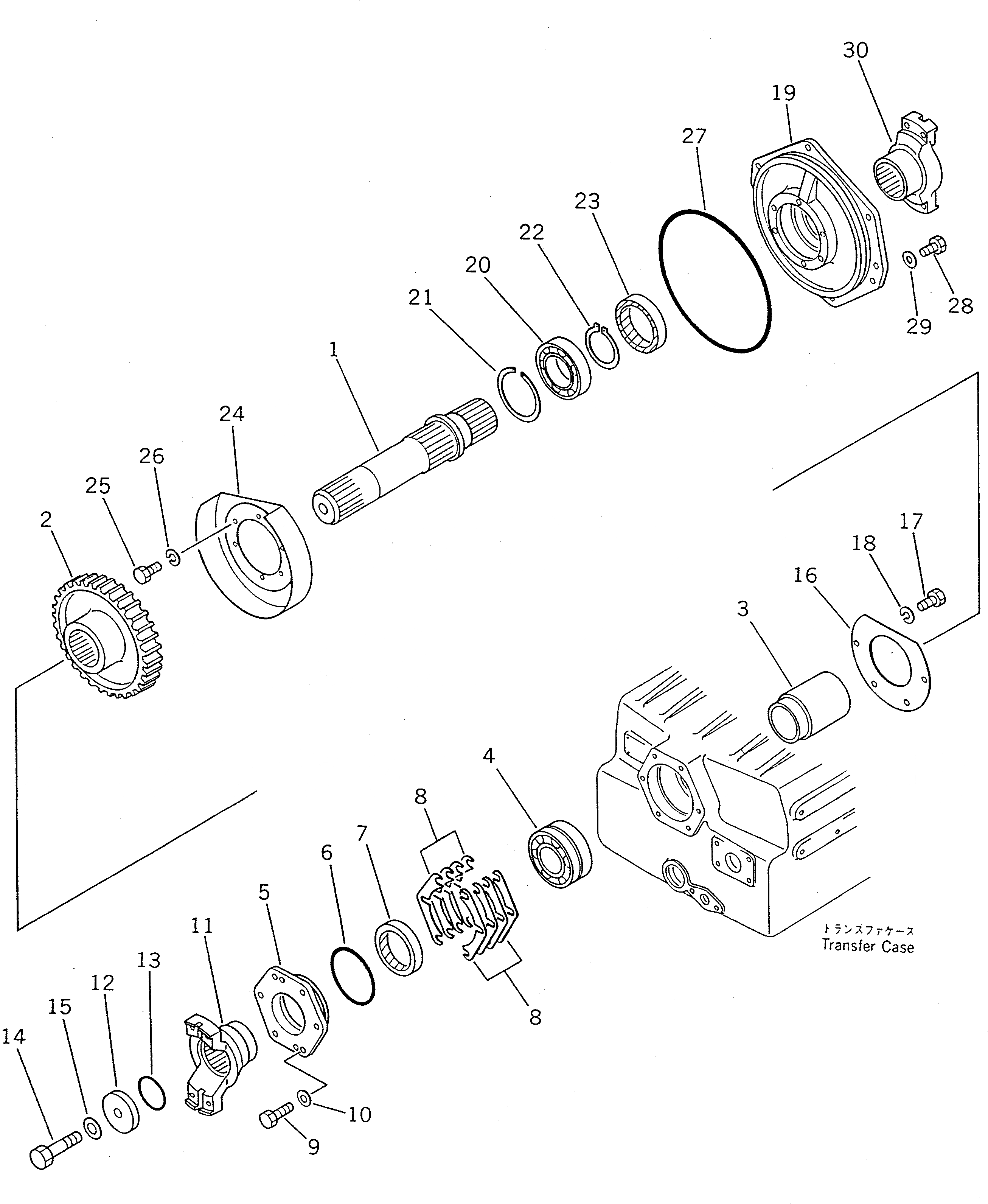

Схема запчастей Komatsu WA420-1 - ТРАНСМИССИЯ (ВЫХОДНОЙ ВАЛ /) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|$1

424-15-00014

TRANSMISSION ASS'Y

SN: (3822)-UP

1шт.

|$2

0

TRANSMISSION ASS'Y

SN: 20001-(3821)

1шт.

|$3

424-15-00012

TRANSMISSION ASS'Y

SN: 10001-19999

1шт.

|$$5

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2501 TO 2531.

-1шт.

1

424-15-13310

SHAFT

SN: 10001-UP

1шт.

2

424-15-13232

GEAR

SN: 10001-UP

1шт.

3

424-15-13260

COLLAR

SN: 10001-UP

1шт.

4

144-15-22810

BEARING,ROLLER

SN: (3872)-UP

1шт.

4

424-15-13390

BEARING,ROLLER

SN: 10001-(3871)

1шт.

5

424-15-13161

CAGE

SN: 10001-UP

1шт.

6

07000-05125

O-RING (K2)

SN: 10001-UP

1шт.

7

07012-10090

SEAL,OIL (K2)

SN: 10001-UP

1шт.

8

424-15-05041

SHIM KIT (K2)

SN: 20001-UP

1шт.

8

424-15-05040

SHIM KIT (K2)

SN: 10001-19999

1шт.

8

0

SHIM, 0.15MM

SN: 10001-UP

2шт.

8

0

SHIM, 0.2MM

SN: 20001-UP

2шт.

8

0

SHIM, 0.2MM

SN: 10001-19999

4шт.

8

0

SHIM, 0.3MM

SN: 20001-UP

3шт.

8

0

SHIM, 0.3MM

SN: 10001-19999

6шт.

8

0

SHIM, 1.0MM

SN: 20001-UP

3шт.

8

0

SHIM, 1.0MM

SN: 10001-19999

2шт.

9

01010-51235

BOLT

SN: 10001-UP

6шт.

10

01643-31232

WASHER

SN: 10001-UP

6шт.

11

424-15-13270

COUPLING

SN: 10001-UP

1шт.

12

424-15-13280

HOLDER

SN: 10001-UP

1шт.

13

07000-05065

O-RING (K2)

SN: 10001-UP

1шт.

14

01050-52095

BOLT

SN: 10001-UP

1шт.

15

01643-32060

WASHER

SN: 10001-UP

1шт.

16

424-15-13122

PLATE

SN: 10001-UP

1шт.

17

01010-51225

BOLT

SN: 10001-UP

4шт.

18

01602-21236

WASHER,SPRING

SN: 10001-UP

4шт.

19

424-15-13142

CAGE

SN: 10001-UP

1шт.

20

421-15-13380

BEARING,ROLLER

SN: 10001-UP

1шт.

21

04077-00130

RING,SNAP

SN: 10001-UP

1шт.

22

04064-07525

RING,SNAP

SN: 10001-UP

1шт.

23

07012-10095

SEAL,OIL (K2)

SN: 10001-UP

1шт.

24

424-15-13850

COVER

SN: 10001-19999

1шт.

25

01010-50816

BOLT

SN: 10001-19999

6шт.

26

01602-20825

WASHER,SPRING

SN: 10001-19999

6шт.

27

07000-05310

O-RING (K2)

SN: 10001-UP

1шт.

28

01010-51235

BOLT

SN: 10001-UP

6шт.

29

01643-31232

WASHER

SN: 10001-UP

6шт.

30

424-15-13250

COUPLING

SN: 10001-UP

1шт.
