FIG NO. КОРПУС ЗАДНЕГО МОСТА

Запчасти Komatsu WA420-1LC FIG NO. КОРПУС ЗАДНЕГО МОСТА ВЕДУЩ. ВАЛ, МОСТS КОЛЕСА & ТОРМОЗ. СИСТЕМАS

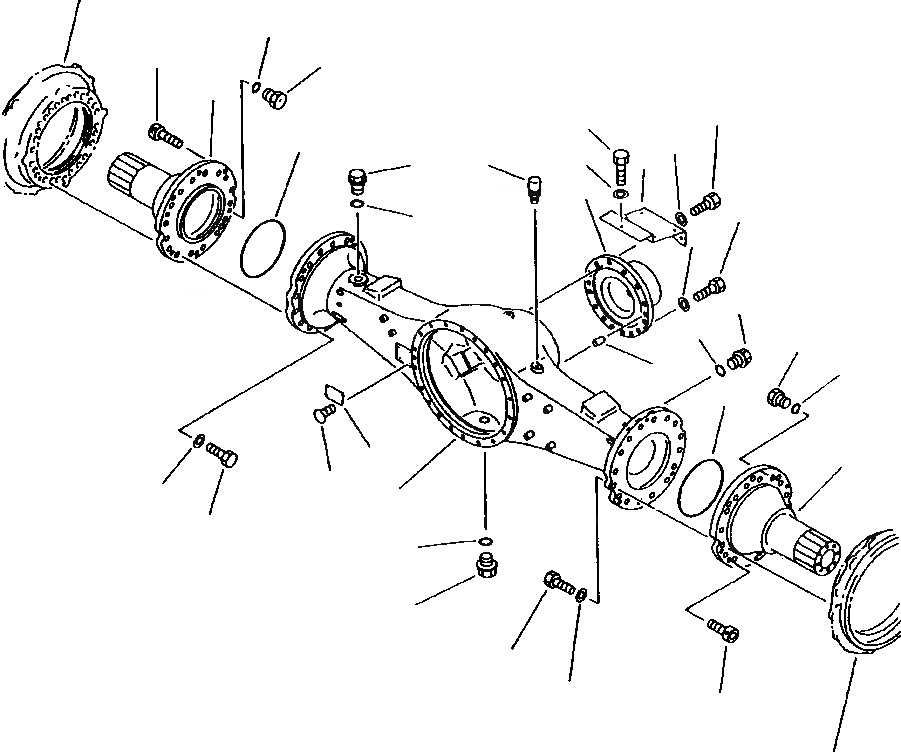

Схема запчастей Komatsu WA420-1LC - FIG NO. КОРПУС ЗАДНЕГО МОСТА ВЕДУЩ. ВАЛ, МОСТS КОЛЕСА & ТОРМОЗ. СИСТЕМАS
25
15
4
14
2
19
21
20
3
22
18
13
11
5
7
12
8
11
12
14
15
6
3
2
23
24
17
1
16
10
9
16
17
4
25
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$0

424-23-10073

AXLE ASSEMBLY, REAR

1шт.

|$1

424-23-13030

HOUSING ASSEMBLY

1шт.

1

421-23-13152

HOUSING

1шт.

2

421-22-13230

SHAFT

2шт.

3

07000-05220

O-RING

2шт.

4

01252-31040

BOLT

6шт.

5

424-23-13311

SUPPORT

1шт.

6

04020-01842

PIN, DOWEL

2шт.

7

01010-31445

BOLT

11шт.

8

01643-31445

WASHER

11шт.

9

07044-13620

PLUG

1шт.

10

07002-03634

O-RING

1шт.

11

566-16-11351

PLUG

2шт.

12

07002-03643

O-RING

2шт.

13

07030-01030

BREATHER

1шт.

14

07040-11007

PLUG

4шт.

15

07002-01023

O-RING

4шт.

16

01010-62495

BOLT

32шт.

17

01643-32460

WASHER

32шт.

18

421-23-13281

PLATE

1шт.

19

01010-31450

BOLT

3шт.

20

01643-31445

WASHER

3шт.

21

01010-31020

BOLT

1шт.

22

01643-31032

WASHER

1шт.

23

22X-22-13171

PLATE, NAME

1шт.

24

04418-03060

SCREW

4шт.

25

BRAKE ASSEMBLY, WHEEL (SEE PG 03-036)

-29шт.

|$27

KIT, SERVICE - REAR DIFFERENTIAL (SEE PG 03-032)

-29шт.

|$28

KIT, SERVICE - REAR WHEEL BRAKE (SEE PG 03-036)

-29шт.

|$$30

-1шт.

|$30

F1 - INCLUDED IN REAR DIFFERENTIAL SERVICE KIT (SEE FIG. 3211).

-1шт.

|$$32

-1шт.

|$$33

-1шт.

|$33

F2 - INCLUDED IN REAR WHEEL BRAKE SERVICE KIT (SEE FIG. 3221).

-1шт.

|$$35

-1шт.
