ЭЛЕКТРИКА(ПЕРЕДН. РАМА)

Запчасти Komatsu WA420-3 ЭЛЕКТРИКА(ПЕРЕДН. РАМА) [КОМПОНЕНТЫ ДВИГАТЕЛЯ И ЭЛЕКТРИКА]

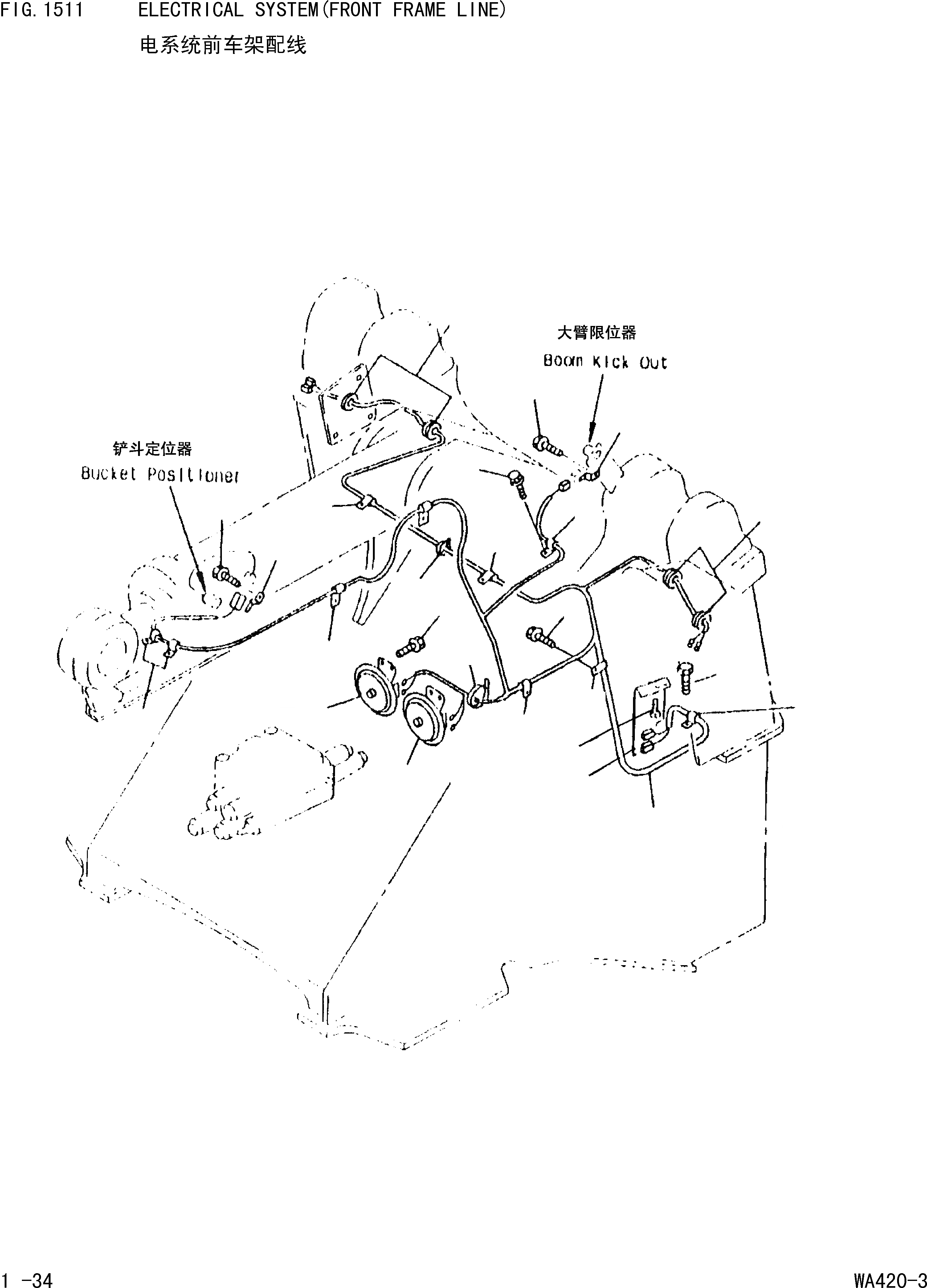

Схема запчастей Komatsu WA420-3 - ЭЛЕКТРИКА(ПЕРЕДН. РАМА) [КОМПОНЕНТЫ ДВИГАТЕЛЯ И ЭЛЕКТРИКА]
2
13
8
5
4
14
17
18
15
1
16
7
2
10
11
9
19
6
9
8
12
19
10
11
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

423-06-22810

WIRING HARNESS.FRONT FRAME

Field_1: 15001-

1шт.

2

424-06-12910

GROMMET

Field_1: 15001-

4шт.

4

421-06-Z9210

HORN.HIGH

Field_1: 15001-

1шт.

5

421-06-Z9220

HORN.LOW

Field_1: 15001-

1шт.

6

01435-00825

BOLT

Field_1: 15001-

4шт.

7

08036-01014

CLIP

Field_1: 15001-

2шт.

8

08036-01014

CLIP

Field_1: 15001-

4шт.

9

01435-01016

BOLT

Field_1: 15001-

6шт.

10

08053-01510

CLIP

Field_1: 15001-

2шт.

11

01435-01016

BOLT

Field_1: 15001-

2шт.

12

08034-20536

BAND

Field_1: 15001-

8шт.

13

08034-20519

BAND

Field_1: 15001-

1шт.

14

08036-01414

CLIP

Field_1: 15001-

1шт.

15

08036-01814

CLIP

Field_1: 15001-

2шт.

16

01435-01016

BOLT

Field_1: 15001-

4шт.

17

01435-01020

BOLT

Field_1: 15001-

2шт.

18

421-06-22660

BRACKET

Field_1: 15001-

1шт.

19

08036-01214

CLIP

Field_1: 15001-

2шт.
