ЛИНИЯ АККУМУЛЯТОРА

Запчасти Komatsu WA420-3 ЛИНИЯ АККУМУЛЯТОРА [КОМПОНЕНТЫ ДВИГАТЕЛЯ И ЭЛЕКТРИКА]

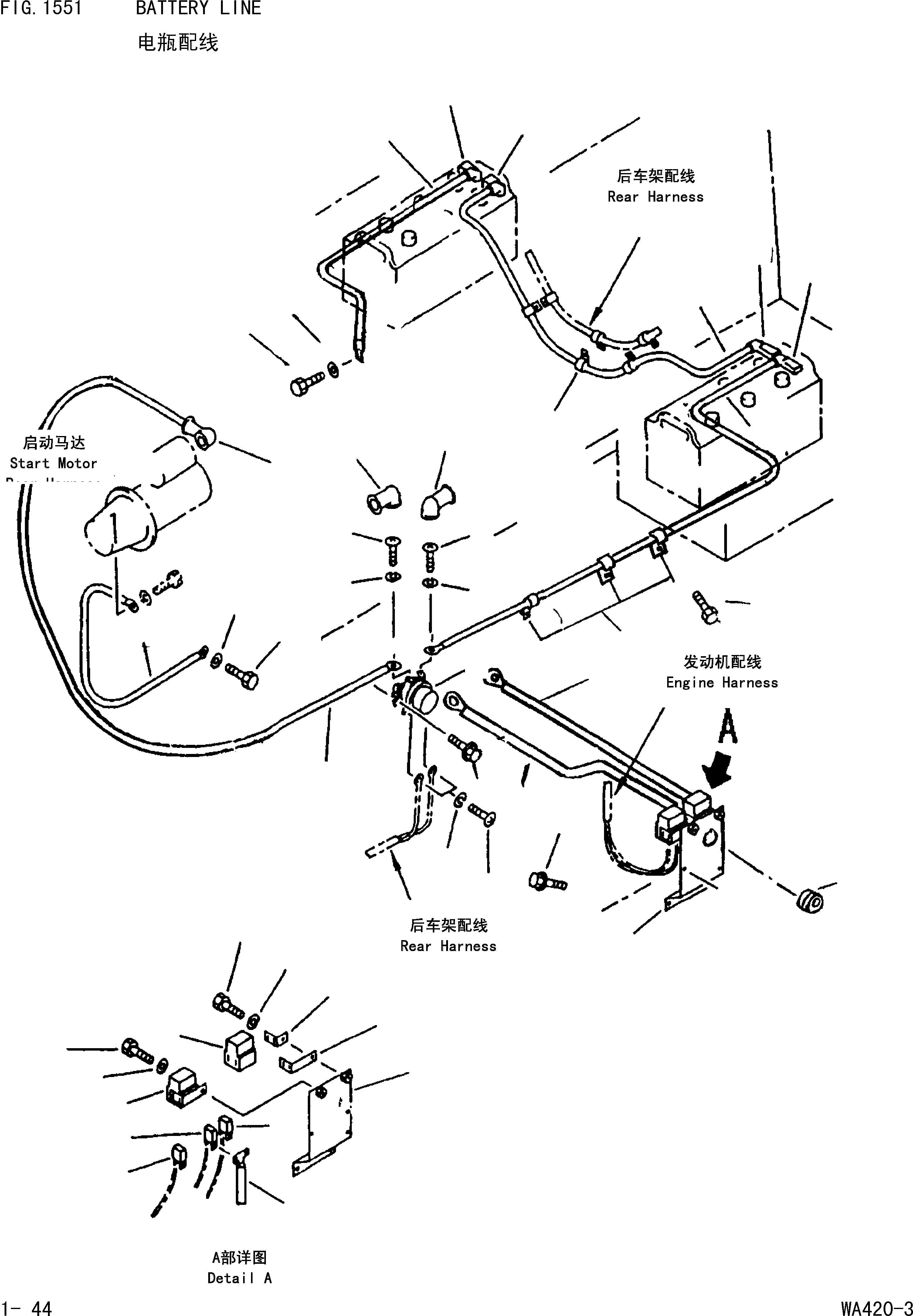

Схема запчастей Komatsu WA420-3 - ЛИНИЯ АККУМУЛЯТОРА [КОМПОНЕНТЫ ДВИГАТЕЛЯ И ЭЛЕКТРИКА]
21
21
19
24
23
28
28
28
32
18
22
22
20
34
33
26
1
3
2
2
3
30
31
29
25
8
27
9
6
7
4
5
6
14
15
17
16
10
16
17
10
12
13
27
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

08088-30000

RELAY,STARTING MOTOR

Field_1: 15001-

1шт.

2

01220-40408

SCREW

Field_1: 15001-

2шт.

3

01601-20410

WASHER,SPRING

Field_1: 15001-

2шт.

4

01220-40420

SCREW

Field_1: 15001-

2шт.

5

01601-20410

WASHER,SPRING

Field_1: 15001-

2шт.

6

419-06-21110

BRACKET

Field_1: 15001-

1шт.

7

08037-02512

GROMMET

Field_1: 15001-

1шт.

8

01435-00830

BOLT

Field_1: 15001-

2шт.

9

01435-01020

BOLT

Field_1: 15001-

2шт.

10

421-06-22880

HOLDER

Field_1: 15001-

2шт.

|$10

421-06-22990

BOLT,WITH WASHER

Field_1: 15001-

4шт.

11

421-06-22820

FUSE,80A-SLOW BLOW

Field_1: 15001-

1шт.

12

421-06-22610

FUSE,50A-SLOW BLOW

Field_1: 15001-

1шт.

13

421-06-22840

FUSE,30A-SLOW BLOW

Field_1: 15001-

1шт.

14

421-06-22910

BRACKET

Field_1: 15001-

2шт.

15

421-06-22920

BRACKET

Field_1: 15001-

2шт.

16

01435-00816

BOLT

Field_1: 15001-

2шт.

17

01643-30823

WASHER

Field_1: 15001-

2шт.

18

424-06-22540

WIRE,BATTERY TO BATTERY

Field_1: 15001-

1шт.

19

08028-45065

WIRE,EARTH TO BATTERY

Field_1: 15001-

1шт.

20

424-06-12842

WIRE,BATTERY TO RELAY

Field_1: 15001-

-1шт.

21

425-09-12530

BOOT

Field_1: 15001-

2шт.

22

425-09-12540

BOOT

Field_1: 15001-

2шт.

23

01010-81016

BOOT

Field_1: 15001-

1шт.

24

01643-31032

WASHER

Field_1: 15001-

1шт.

25

423-06-22890

WIRE,RELAY TO STARTING MOTOR

Field_1: 15001-

1шт.

26

421-06-22410

WIRE,RELAY TO FUSE

Field_1: 15001-

1шт.

27

423-06-22550

WIRE,RELAY TO FUSE

Field_1: 15001-

1шт.

28

08038-00035

CAP

Field_1: 15001-

3шт.

29

419-06-22250

WIRE,EARTH TO STARTING MOTOR

Field_1: 15001-

1шт.

30

01010-81220

BOLT

Field_1: 15001-

1шт.

31

01643-21232

WASHER

Field_1: 15001-

1шт.

32

08036-01814

CLIP

Field_1: 15001-

3шт.

33

04434-52312

CLIP

Field_1: 15001-

4шт.

34

01024-81016

BOLT

Field_1: 15001-

4шт.
