FIG. J7-8A СМАЗ. СИСТЕМА - АВТОМАТИЧ. - ПЕРЕДН. РАМА ЦЕНТРАЛЬНЫЙ ПАЛЕЦ

Запчасти Komatsu WA420-3L FIG. J7-8A СМАЗ. СИСТЕМА - АВТОМАТИЧ. - ПЕРЕДН. РАМА ЦЕНТРАЛЬНЫЙ ПАЛЕЦ ОСНОВНАЯ РАМА И ЕЕ ЧАСТИ

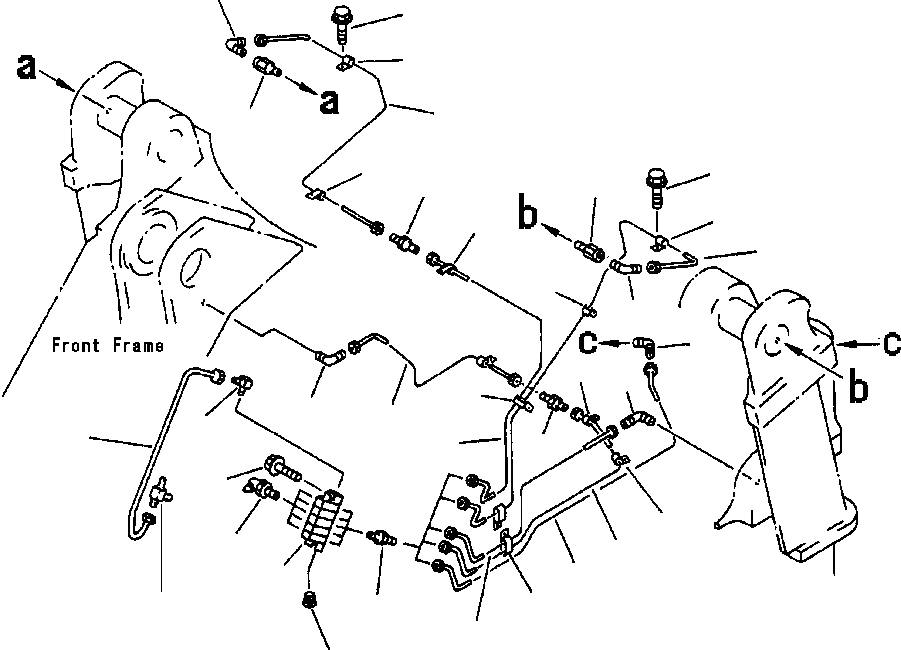

Схема запчастей Komatsu WA420-3L - FIG. J7-8A СМАЗ. СИСТЕМА - АВТОМАТИЧ. - ПЕРЕДН. РАМА ЦЕНТРАЛЬНЫЙ ПАЛЕЦ ОСНОВНАЯ РАМА И ЕЕ ЧАСТИ
17
21
19
9
18
19
21
10
18
19
19
7
19
17
17
19
17
20
17
13
5
6
8
14
2
19
3
12
15
1
22
20
16
11
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

421-S95-2590

VALVE, AUTO GREASE - CENTER HINGEPIN LINE

SN: A30001-UP-UP

1шт.

2

01435-00840

BOLT

SN: A30001-UP-UP

2шт.

3

07020-00675

FITTING, GREASE

SN: A30001-UP-UP

5шт.

4

07043-70312

PLUG

SN: A30001-UP-UP

1шт.

5

421-09-12550

ELBOW

SN: A30001-UP-UP

1шт.

6

423-S95-2280

TUBE

SN: A30001-UP-UP

1шт.

7

424-S95-2220

TUBE, L.H. HINGE PIN

SN: A30001-UP-UP

1шт.

8

424-S95-2190

TUBE, R.H. HINGE PIN

SN: A30001-UP-UP

1шт.

9

424-S95-2210

TUBE, R.H. HINGE PIN

SN: A30001-UP-UP

1шт.

10

23S-44-25470

JOINT

SN: A30001-UP-UP

1шт.

11

424-S95-2230

TUBE, L.H. LIFT CYLINDER

SN: A30001-UP-UP

1шт.

12

424-S95-2240

TUBE, R.H. LIFT CYLINDER

SN: A30001-UP-UP

1шт.

13

424-S95-2250

TUBE, R.H. LIFT CYLINDER

SN: A30001-UP-UP

1шт.

14

23S-44-25470

JOINT

SN: A30001-UP-UP

1шт.

15

424-S95-2260

TUBE, FRONT FRAME CENTER PIN UPPER

SN: A30001-UP-UP

1шт.

16

423-09-12110

CONNECTOR

SN: A30001-UP-UP

5шт.

17

421-09-12540

ELBOW

SN: A30001-UP-UP

5шт.

18

423-70-11160

NIPPLE

SN: A30001-UP-UP

2шт.

19

04434-50610

CLIP

SN: A30001-UP-UP

14шт.

20

04435-50610

CLIP

SN: A30001-UP-UP

4шт.

21

01435-01016

BOLT

SN: A30001-UP-UP

16шт.

22

TEE (SEE FIG. J4710-07A0)

SN: A30001-UP-UP

-1шт.
