FIG. F-9A ГИДРОТРАНСФОРМАТОР

Запчасти Komatsu WA420-3MC FIG. F-9A ГИДРОТРАНСФОРМАТОР СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА

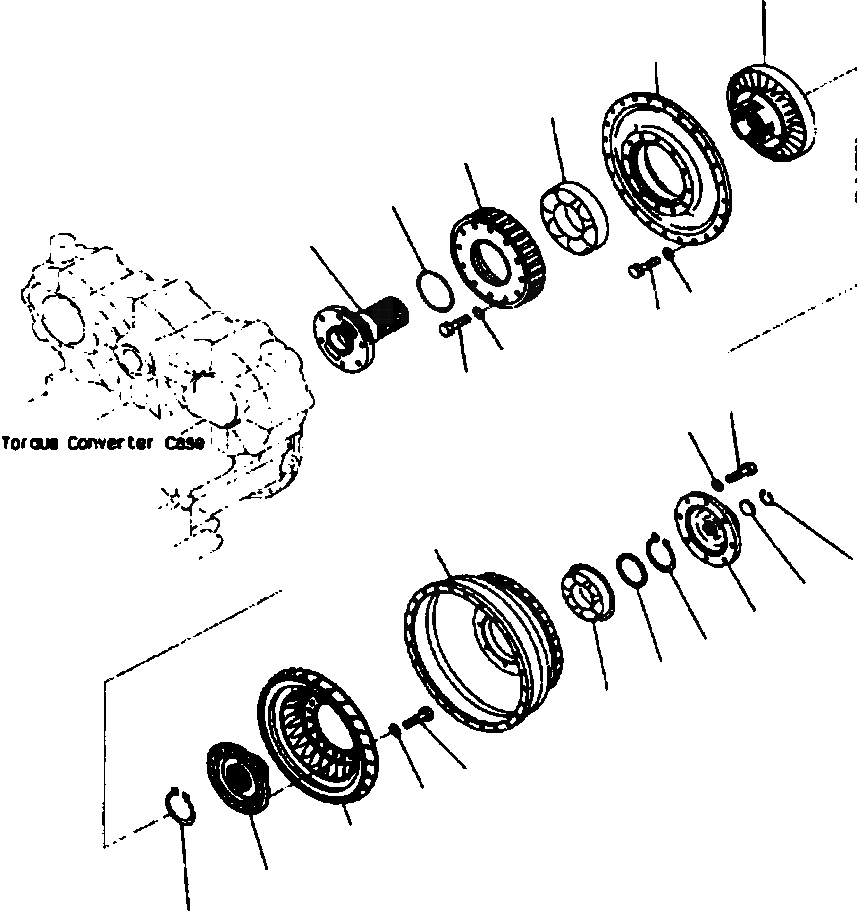

Схема запчастей Komatsu WA420-3MC - FIG. F-9A ГИДРОТРАНСФОРМАТОР СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА
6
1
12
24
10
9
8
7
14
13
22
23
18
21
20
19
17
16
15
4
5
2
3
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$0

TRANSMISSION ASSEMBLY(SEE FIG. F4350-51A0)

SN: A31001-A31044-UP

-1шт.

|$2

OR

-1шт.

|$4

TRANSMISSION ASSEMBLY(SEE FIG. F4350-51A0)

SN: A31045-UP-UP

-1шт.

|$5

711-49-00300

TORQUE CONVERTER

SN: A31001-UP-UP

1шт.

1

711-49-41120

PUMP

SN: A31001-UP-UP

1шт.

2

711-50-41520

TURBINE

SN: A31001-UP-UP

1шт.

3

711-50-41531

BOSS

SN: A31001-UP-UP

1шт.

4

01010-81025

BOLT

SN: A31001-UP-UP

18шт.

5

01643-31032

WASHER

SN: A31001-UP-UP

18шт.

6

711-50-42110

STATOR

SN: A31001-UP-UP

1шт.

7

01010-80825

BOLT

SN: A31001-UP-UP

24шт.

8

01643-30823

WASHER

SN: A31001-UP-UP

24шт.

9

711-47-42521

SHAFT

SN: A31001-UP-UP

1шт.

10

07018-31104

RING

SN: A31001-UP-UP

1шт.

11

04064-07525

RING, SNAP

SN: A31001-UP-UP

1шт.

12

06040-06316

BEARING

SN: A31001-UP-UP

1шт.

13

01010-81070

BOLT

SN: A31001-UP-UP

12шт.

14

01643-31032

WASHER

SN: A31001-UP-UP

12шт.

15

06043-06214

BEARING

SN: A31001-UP-UP

1шт.

16

711-47-11770

PLATE

SN: A31001-UP-UP

1шт.

17

04064-07025

RING, SNAP

SN: A31001-UP-UP

1шт.

18

711-50-41210

CASE

SN: A31001-UP-UP

1шт.

19

711-49-41250

PILOT

SN: A31001-UP-UP

1шт.

20

711-49-41260

PLATE

SN: A31001-UP-UP

1шт.

21

04065-03012

RING, SNAP

SN: A31001-UP-UP

1шт.

22

01010-80825

BOLT

SN: A31001-UP-UP

8шт.

23

01643-30823

WASHER

SN: A31001-UP-UP

8шт.

24

711-47-41141

GEAR

SN: A31001-UP-UP

1шт.
