FIG. H-A ГИДР. НАСОС. - ЛИНИЯ ПОДАЧИ

Запчасти Komatsu WA420-3MC FIG. H-A ГИДР. НАСОС. - ЛИНИЯ ПОДАЧИ ГИДРАВЛИКА

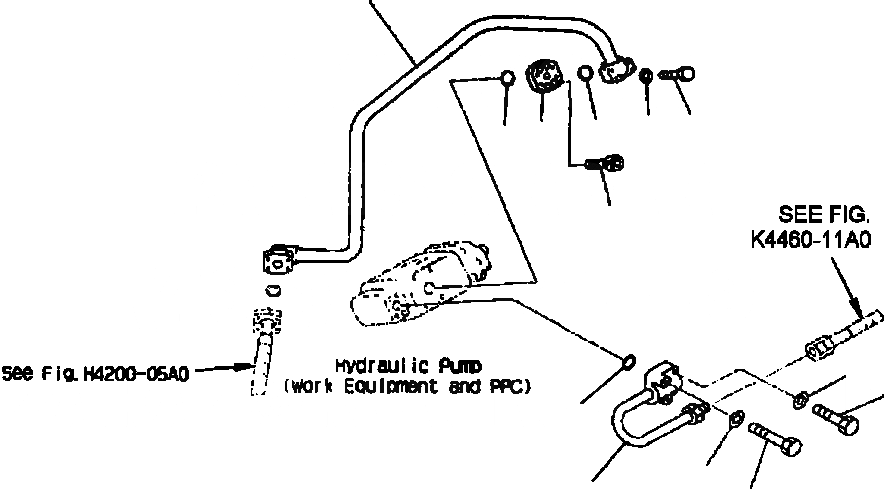

Схема запчастей Komatsu WA420-3MC - FIG. H-A ГИДР. НАСОС. - ЛИНИЯ ПОДАЧИ ГИДРАВЛИКА
9
11
12
10
7
6
8
5
4
2
5
1
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

424-43-27320

TUBE

SN: A31001-UP-UP

1шт.

2

07000-13030

O-RING

SN: A31001-UP-UP

1шт.

3

01010-80850

BOLT

SN: A31001-UP-UP

2шт.

4

01010-80840

BOLT

SN: A31001-UP-UP

2шт.

5

01643-50823

WASHER

SN: A31001-UP-UP

4шт.

6

07000-13032

O-RING

SN: A31001-UP-UP

1шт.

7

07373-21000

ADAPTER

SN: A31001-UP-UP

1шт.

8

01252-71025

BOLT

SN: A31001-UP-UP

4шт.

9

424-62-23690

TUBE

SN: A31001-UP-UP

1шт.

10

07000-13030

O-RING

SN: A31001-UP-UP

1шт.

11

01010-81080

BOLT

SN: A31001-UP-UP

4шт.

12

01643-51032

WASHER

SN: A31001-UP-UP

4шт.

Выбрано товаров: 12
