FIG. K-A КАБИНА - КРЫША

Запчасти Komatsu WA420-3MC FIG. K-A КАБИНА - КРЫША КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

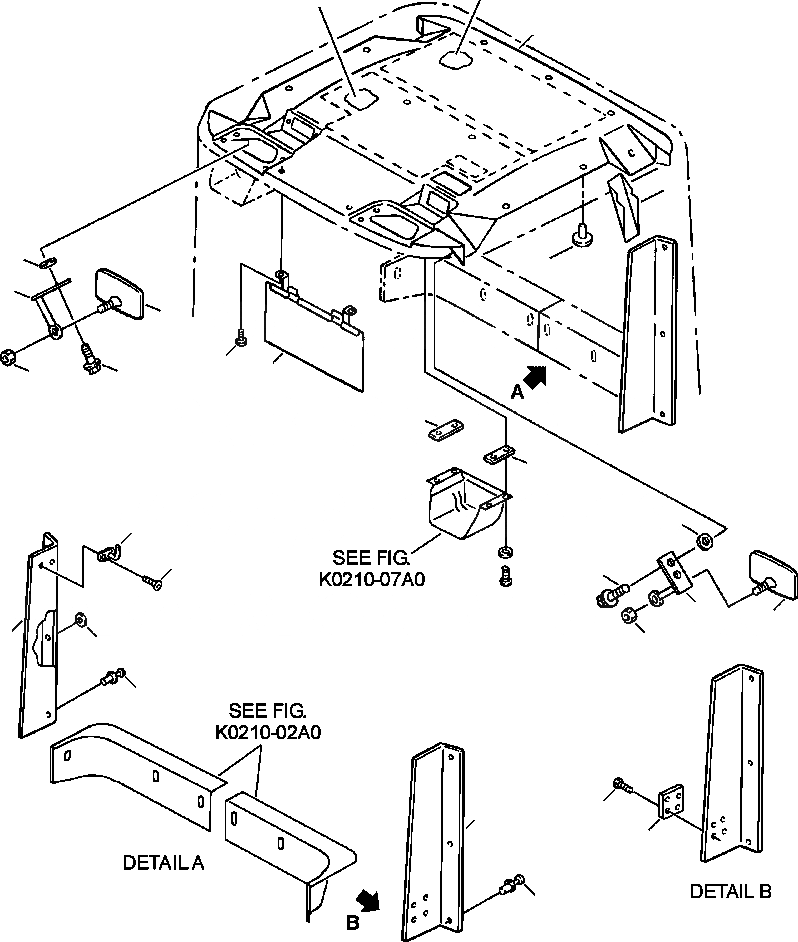

Схема запчастей Komatsu WA420-3MC - FIG. K-A КАБИНА - КРЫША КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
6
5
4
20
14
8
12
11
10
9
13
11
7
7
14
15
16
13
12
11
2
11
19
3
18
1
17
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$0

ROPS CAB ASSEMBLY (SEE FIG. K0210-01A0)

SN: A31001-UP-UP

-1шт.

|$2

OR

-1шт.

|$4

ROPS CAB ASSEMBLY WITH RADIO(SEE FIG. K0210-01A0)

SN: A31001-UP-UP

-1шт.

1

423-926-2130

COVER, REAR - L.H.

SN: A31001-UP-UP

1шт.

2

423-926-2140

COVER, REAR - R.H.

SN: A31001-UP-UP

1шт.

3

421-56-21450

BUTTON

SN: A31001-UP-UP

6шт.

4

424-926-A150

PAD, ROOF

SN: A31001-UP-UP

1шт.

5

421-926-2650

SHEET

SN: A31001-UP-UP

1шт.

6

421-926-2660

SHEET

SN: A31001-UP-UP

1шт.

7

421-56-21970

SHEET

SN: A31001-UP-UP

4шт.

8

423-56-21910

BUTTON

SN: A31001-UP-UP

16шт.

9

421-56-21371

SUN VISOR

SN: A31001-UP-UP

1шт.

10

01023-70516

SCREW

SN: A31001-UP-UP

1шт.

11

423-926-A180

MIRROR, ROOM

SN: A31001-UP-UP

2шт.

12

421-56-21380

STAY

SN: A31001-UP-UP

2шт.

13

01435-00616

BOLT

SN: A31001-UP-UP

4шт.

14

01643-30623

WASHER

SN: A31001-UP-UP

4шт.

15

205-54-51250

HANGER

SN: A31001-UP-UP

1шт.

16

01224-70412

SCREW

SN: A31001-UP-UP

2шт.

17

419-926-A190

CUP HOLDER

SN: A31001-UP-UP

1шт.

18

419-926-A910

SCREW

SN: A31001-UP-UP

4шт.

19

08037-01610

GROMMET

SN: A31001-UP-UP

1шт.

20

421-926-2630

PAD, L.H.

SN: A31001-UP-UP

1шт.

|$25

421-926-2640

PAD, R.H.

SN: A31001-UP-UP

1шт.
