FIG. K-A УПРАВЛЕНИЕ ПОГРУЗКОЙ - MONO-РЫЧАГ СОЛЕНОИД МЕХАНИЗМ

Запчасти Komatsu WA420-3MC FIG. K-A УПРАВЛЕНИЕ ПОГРУЗКОЙ - MONO-РЫЧАГ СОЛЕНОИД МЕХАНИЗМ КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

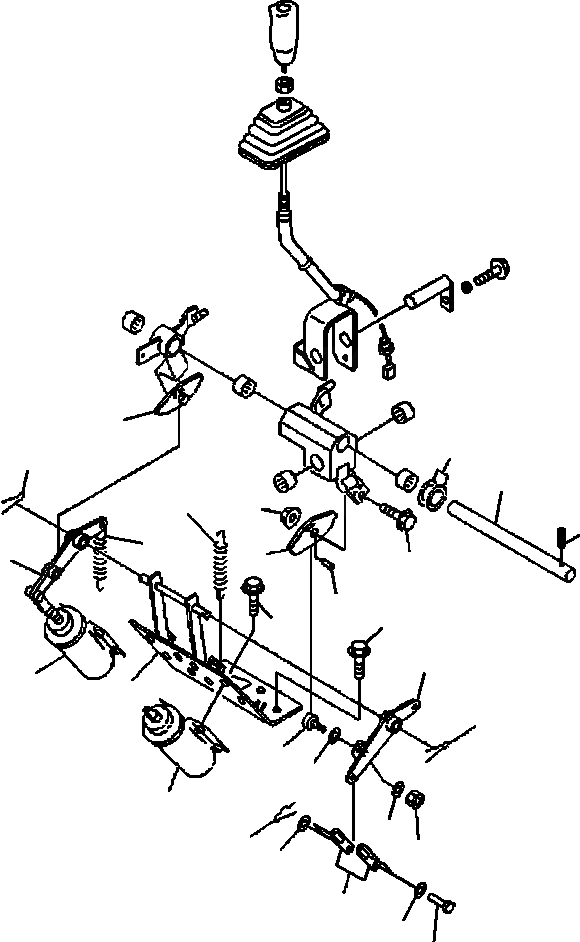

Схема запчастей Komatsu WA420-3MC - FIG. K-A УПРАВЛЕНИЕ ПОГРУЗКОЙ - MONO-РЫЧАГ СОЛЕНОИД МЕХАНИЗМ КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
16
3
7
1
19
8
2
8
22
17
18
20
4
6
21
5
23
7
13
14
5
14
12
15
11
9
11
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

421-43-28210

SHAFT

SN: A31001-UP-UP

1шт.

2

04025-00616

PIN, SPRING

SN: A31001-UP-UP

1шт.

3

426-43-18850

SHIM - 0.039 IN. (1.00 MM)

SN: A31001-UP-UP

5шт.

4

01435-01016

BOLT

SN: A31001-UP-UP

3шт.

5

421-06-11542

SOLENOID

SN: A31001-UP-UP

2шт.

6

01435-00616

BOLT

SN: A31001-UP-UP

8шт.

7

04050-13022

PIN, COTTER

SN: A31001-UP-UP

2шт.

8

234-885-1690

SPRING

SN: A31001-UP-UP

2шт.

9

425-43-18140

PLATE

SN: A31001-UP-UP

4шт.

10

04205-10620

PIN

SN: A31001-UP-UP

4шт.

11

01641-20608

WASHER

SN: A31001-UP-UP

12шт.

12

04050-01612

PIN, COTTER

SN: A31001-UP-UP

4шт.

13

421-43-18711

BEARING

SN: A31001-UP-UP

2шт.

14

01643-30623

WASHER

SN: A31001-UP-UP

2шт.

15

01580-10605

NUT

SN: A31001-UP-UP

2шт.

16

425-43-18252

PLATE

SN: A31001-UP-UP

1шт.

17

425-43-18114

PLATE

SN: A31001-UP-UP

1шт.

18

01435-00825

BOLT

SN: A31001-UP-UP

2шт.

19

01584-00806

NUT

SN: A31001-UP-UP

2шт.

20

04020-00616

PIN

SN: A31001-UP-UP

4шт.

21

421-V91-2460

LEVER ASSEMBLY

SN: A31001-UP-UP

1шт.

|$21

421-V91-2470

LEVER

SN: A31001-UP-UP

1шт.

|$22

421-43-18850

BUSHING

SN: A31001-UP-UP

2шт.

22

425-43-18320

LEVER ASSEMBLY

SN: A31001-UP-UP

1шт.

|$24

425-43-18291

LEVER

SN: A31001-UP-UP

1шт.

|$25

421-43-18850

BUSHING

SN: A31001-UP-UP

2шт.

23

421-V91-2260

BRACKET

SN: A31001-UP-UP

1шт.
