ПЕРЕДНИЙ ДИФФЕРЕНЦИАЛ

Запчасти Komatsu WA420-DZ-3 ПЕРЕДНИЙ ДИФФЕРЕНЦИАЛ [ДИФФЕРЕНЦИАЛ ВЕДУЩЕГО ВАЛА И ТОРМОЗА]

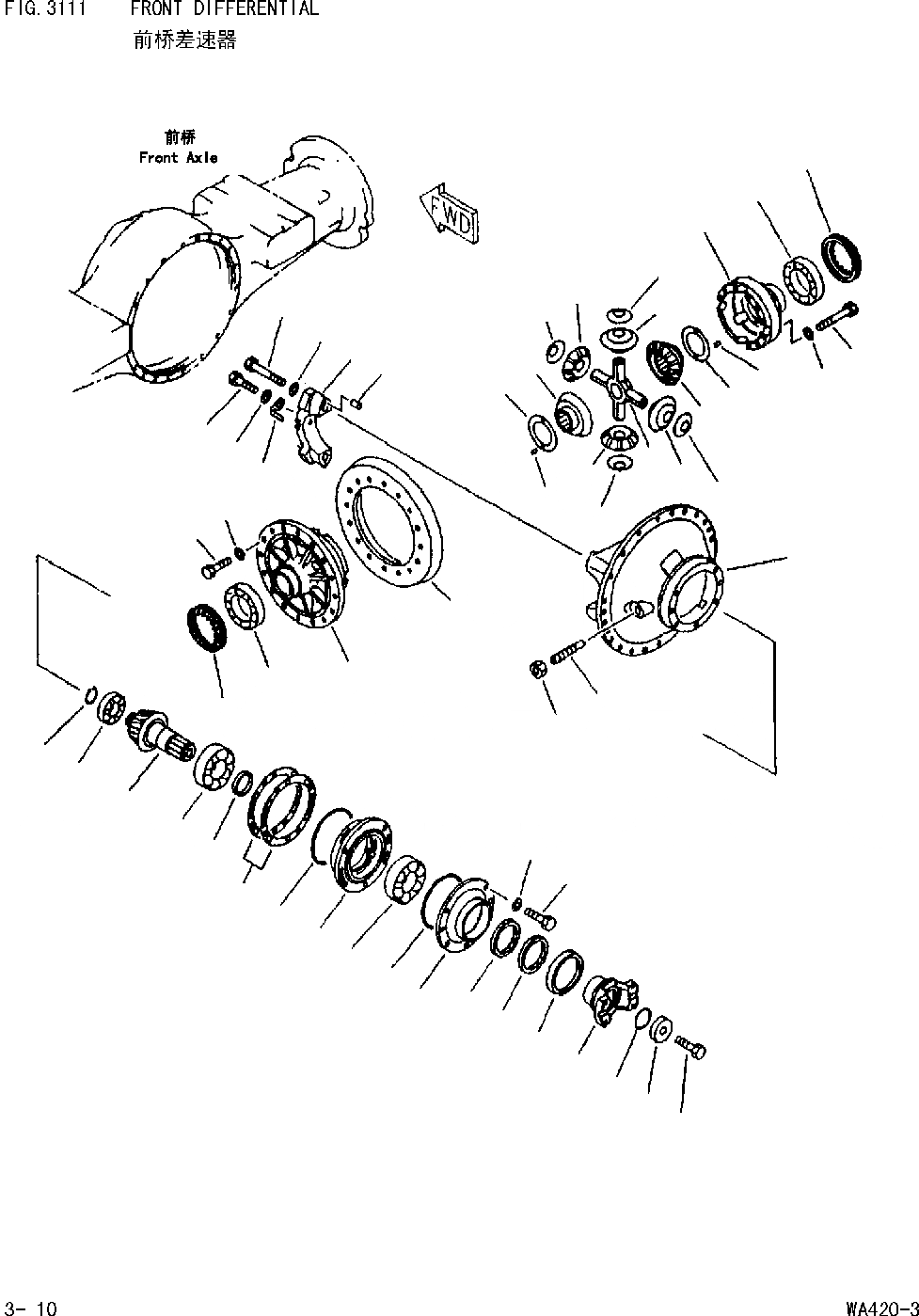

Схема запчастей Komatsu WA420-DZ-3 - ПЕРЕДНИЙ ДИФФЕРЕНЦИАЛ [ДИФФЕРЕНЦИАЛ ВЕДУЩЕГО ВАЛА И ТОРМОЗА]
9
4
5
2
3
41
42
40
34
33
38
39
26
7
44
43
1
28
37
36
37
36
35
32
31
37
36
37
36
27
38
39
29
30
28
32
31
20
19
25
23
24
21
22
17
16
15
18
11
10
13
14
12
11
6
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$1

424-22-20001

AXLE ASS'Y.FRONT

Field_2: 10001-

1шт.

|$1

-1шт.

|$3

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.3101-3131

-1шт.

|$1

-1шт.

|$5

424-22-21001

DIFFERENTIAL ASS'Y,FRONT

Field_2: 10001-

1шт.

|$6

0

CARRIER ASS'Y

Field_2: 10001-

1шт.

1

0

CARRIER

Field_2: 10001-

1шт.

2

0

CAP

Field_2: 10001-

2шт.

3

423-22-11161

PIN,DOWEL

Field_2: 10001-

4шт.

4

01011-62435

BOLT

Field_2: 10001-

4шт.

5

01643-32460

WASHER

Field_2: 10001-

4шт.

|$12

424-22-21300

PINION ASS'Y

Field_2: 10001-

1шт.

6

0

PINION

Field_2: 10001-

1шт.

7

0

GEAR.BEVEL

Field_2: 10001-

1шт.

8

421-22-11841

BEARING

Field_2: 10001-

1шт.

9

04064-04518

RING.SANP

Field_2: 10001-

1шт.

10

0

GEAR.BEARING

Field_2: 10001-

1шт.

11

421-22-11871

BEARING

Field_2: 10001-

2шт.

12

421-22-11341

SPACER

Field_2: 10001-

1шт.

13

07000-15180

O-RING

Field_2: 10001-

1шт.

14

421-22-11392

SHIM. 0.2MM

Field_2: 10001-

2шт.

|$22

421-22-11382

SHIM. 0.3MM

Field_2: 10001-

3шт.

|$23

421-22-11372

SHIM. 1.0MM

Field_2: 10001-

2шт.

15

0

CAGE

Field_2: 10001-

1шт.

16

07012-50095

SERL.OIL

Field_2: 10001-

1шт.

17

421-22-21760

SEAL.DUST

Field_2: 10001-

1шт.

18

07000-15175

O-RING

Field_2: 10001-

1шт.

19

01010-31455

BOLT

Field_2: 10001-

7шт.

20

01643-31445

WASHER

Field_2: 10001-

7шт.

21

421-23-21240

COUPLING

Field_2: 10001-

1шт.

22

421-22-21320

PROTECTOR

Field_2: 10001-

1шт.

23

421-22-11240

HOLDER

Field_2: 10001-

1шт.

24

07000-15055

O-RING

Field_2: 10001-

1шт.

25

01051-62420

BOLT

Field_2: 10001-

1шт.

|$35

0

CASE ASS'Y

Field_2: 10001-

1шт.

26

0

CASE

Field_2: 10001-

1шт.

27

0

CASE

Field_2: 10001-

1шт.

28

175-21-12180

PIN.DOWEL

Field_2: 10001-

4шт.

29

01011-61410

BOLT

Field_2: 10001-

12шт.

30

01643-31445

WASHER

Field_2: 10001-

12шт.

31

421-22-11461

GEAR.SIDE

Field_2: 10001-

2шт.

32

421-22-11681

WASHER

Field_2: 10001-

2шт.

33

01010-61645

BOLT

Field_2: 10001-

16шт.

34

01643-31645

WASHER

Field_2: 10001-

16шт.

35

421-22-11440

SHAFT

Field_2: 10001-

1шт.

36

421-22-11450

PINION

Field_2: 10001-

4шт.

37

421-22-11691

WASHER

Field_2: 10001-

4шт.

38

423-22-11850

BEARING

Field_2: 10001-

2шт.

39

423-22-11140

NUT.RING

Field_2: 10001-

2шт.

40

421-22-11150

LOCK

Field_2: 10001-

2шт.

41

01010-61430

BOLT

Field_2: 10001-

2шт.

42

01643-31445

WASHER

Field_2: 10001-

2шт.

43

421-22-11180

BOLT

Field_2: 10001-

1шт.

44

01583-12414

NUT

Field_2: 10001-

1шт.
