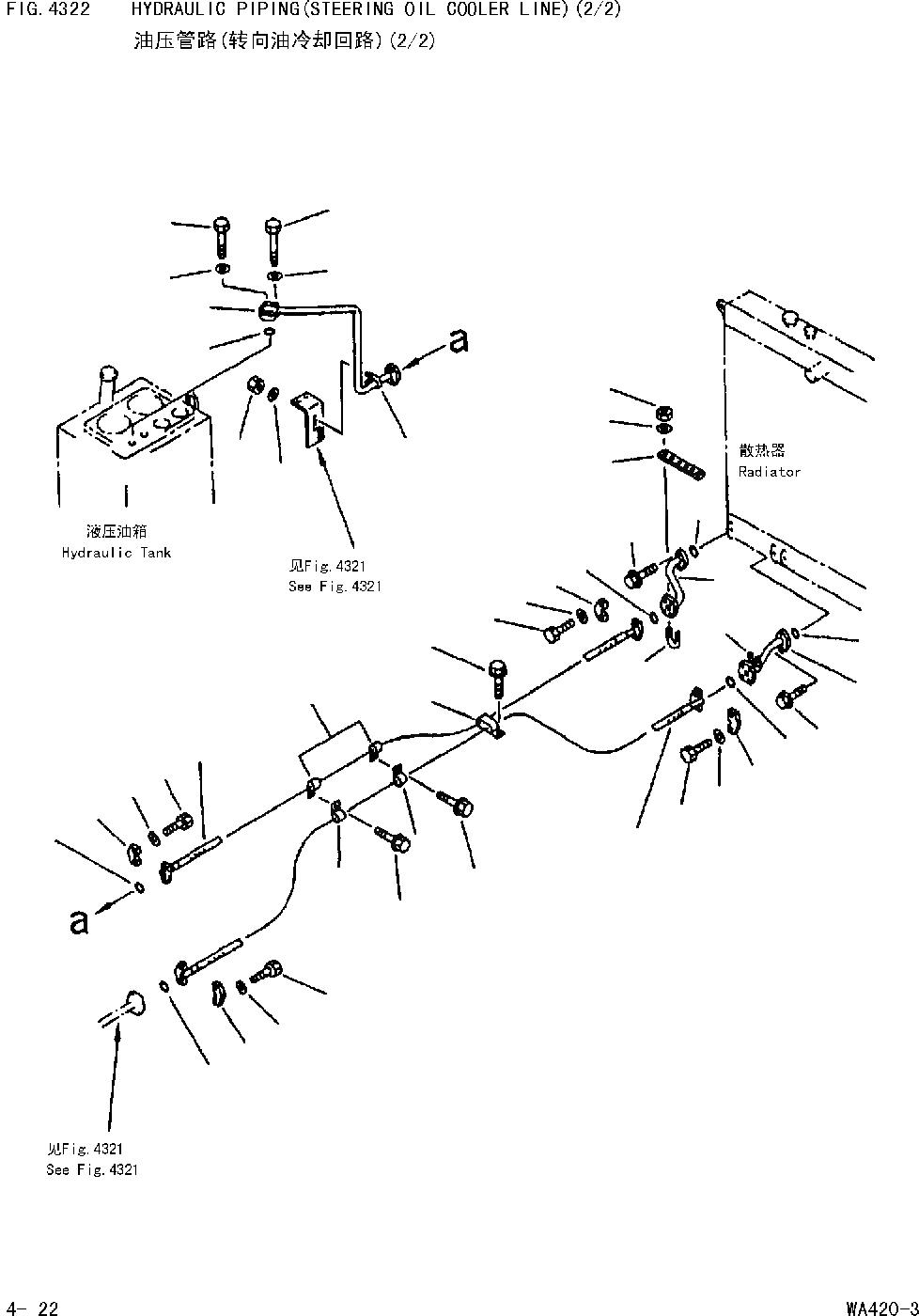

Запчасти Komatsu WA420-DZ-3 ГИДРОЛИНИЯ(ОХЛАЖДЕНИЕ СИСТЕМЫ ПОВОРОТА)(/) [РУЛЕВ. УПРАВЛЕНИЕ И СИСТЕМА УПРАВЛЕНИЯ]
![Схема запчастей Komatsu WA420-DZ-3 - ГИДРОЛИНИЯ(ОХЛАЖДЕНИЕ СИСТЕМЫ ПОВОРОТА)(/) [РУЛЕВ. УПРАВЛЕНИЕ И СИСТЕМА УПРАВЛЕНИЯ]](https://www.partsell.ru/storage/images/komatsu/wa4203cn/e0011a.png)
12
14
10
11
13
14
16
18
17
17
18
15
8
9
2
3
5
4
21
16
16
7
19
20
21
19
21
19
1
4
5
3
2
2
3
5
4
1
4
5
3
2
9
6
8
1
07296-00622
HOSE
Field_2: 10001-
2шт.
2
07000-13025
O-RING
Field_2: 10001-
4шт.
3
07371-30640
FLANGE,SPLIT
Field_2: 10001-
8шт.
4
07372-21035
BOLT
Field_2: 10001-
16шт.
5
01643-51032
WASHER
Field_2: 10001-
16шт.
6
423-62-25110
TUBE
Field_2: 10001-
1шт.
7
423-62-25120
TUBE
Field_2: 10001-
1шт.
8
07000-13028
O-RING
Field_2: 10001-
2шт.
9
01435-01025
BOLT
Field_2: 10001-
4шт.
10
424-62-25130
TUBE
Field_2: 10001-
1шт.
11
07000-13030
O-RING
Field_2: 10001-
1шт.
12
07372-21050
BOLT
Field_2: 10001-
2шт.
13
07372-21040
BOLT
Field_2: 10001-
2шт.
14
01643-51032
WASHER
Field_2: 10001-
4шт.
15
423-62-25170
PLATE
Field_2: 10001-
1шт.
16
07283-22738
CLIP
Field_2: 10001-
2шт.
17
01597-01009
NUT
Field_2: 10001-
4шт.
18
01643-31032
WASHER
Field_2: 10001-
4шт.
19
04434-52712
CLIP
Field_2: 10001-
4шт.
20
6693-53-9740
CLIP
Field_2: 10001-
1шт.
21
01435-01020
BOLT
Field_2: 10001-
2шт.
