/ / / / / / ГИДРОЛИНИЯ(РУЛЕВ. УПРАВЛЕНИЕ ГЛАВН. ЛИНИЯ)(/)(ВОЗВРАТН. ЛИНИЯ)

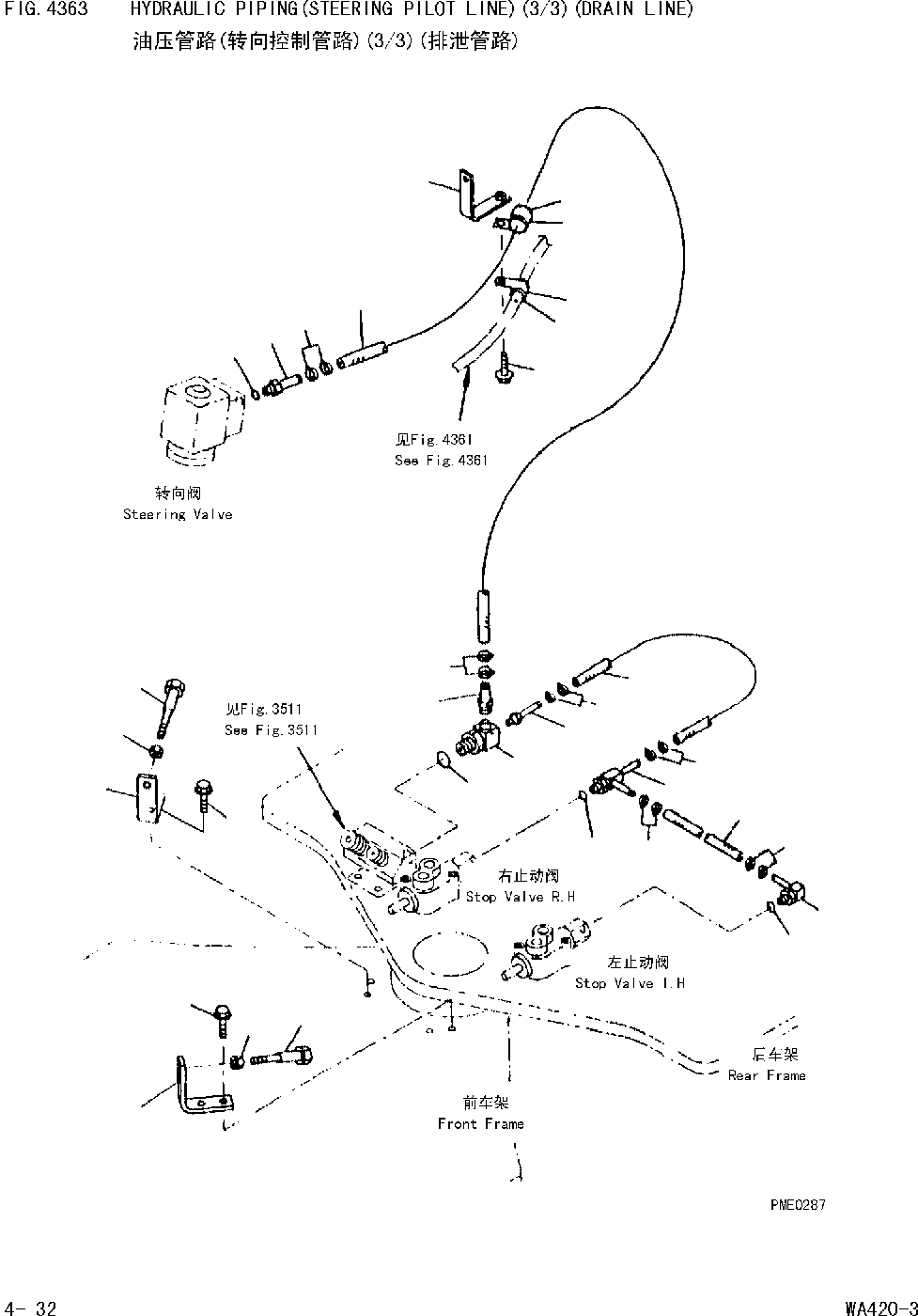

Запчасти Komatsu WA420-DZ-3 ГИДРОЛИНИЯ(РУЛЕВ. УПРАВЛЕНИЕ ГЛАВН. ЛИНИЯ)(/)(ВОЗВРАТН. ЛИНИЯ) [РУЛЕВ. УПРАВЛЕНИЕ И СИСТЕМА УПРАВЛЕНИЯ]
![Схема запчастей Komatsu WA420-DZ-3 - ГИДРОЛИНИЯ(РУЛЕВ. УПРАВЛЕНИЕ ГЛАВН. ЛИНИЯ)(/)(ВОЗВРАТН. ЛИНИЯ) [РУЛЕВ. УПРАВЛЕНИЕ И СИСТЕМА УПРАВЛЕНИЯ]](https://www.partsell.ru/storage/images/komatsu/wa4203cn/e0016a.png)
15
17
16
19
20
21
1
18
2
3
24
18
12
4
14
13
5
6
25
22
23
24
25
23
22
11
14
10
14
9
14
8
7
1
07260-21480
HOSE
Field_2: 10001-
1шт.
2
421-62-11960
NIPPLE
Field_2: 10001-
1шт.
3
415-62-11560
O-RING
Field_2: 10001-
1шт.
4
425-35-11650
NIPPLE
Field_2: 10001-
1шт.
5
421-62-21310
TEE
Field_2: 10001-
1шт.
6
07002-12434
O-RING
Field_2: 10001-
1шт.
7
421-62-11970
ELBOW
Field_2: 10001-
1шт.
8
07002-11423
O-RING
Field_2: 10001-
1шт.
9
07260-20925
HOSE
Field_2: 10001-
1шт.
10
421-62-11980
TEE
Field_2: 10001-
1шт.
11
07002-11423
O-RING
Field_2: 10001-
1шт.
12
07260-20928
HOSE
Field_2: 10001-
1шт.
13
425-62-14170
NIPPLE
Field_2: 10001-
1шт.
14
07281-00197
CLAMP
Field_2: 10001-
8шт.
15
426-35-11590
BRACKET
Field_2: 10001-
1шт.
16
281-01-13180
CLIP
Field_2: 10001-
1шт.
17
421-62-12340
RUBBER
Field_2: 10001-
1шт.
18
07281-00259
CLAMP
Field_2: 10001-
4шт.
19
08036-03014
CLIP
Field_2: 10001-
1шт.
20
421-62-12330
RUBBER
Field_2: 10001-
1шт.
21
01435-01020
BOLT
Field_2: 10001-
1шт.
22
421-62-12310
PLATE
Field_2: 10001-
2шт.
23
01435-01025
BOLT
Field_2: 10001-
4шт.
24
421-62-12320
BOLT
Field_2: 10001-
2шт.
25
01580-11210
NUT
Field_2: 10001-
2шт.
