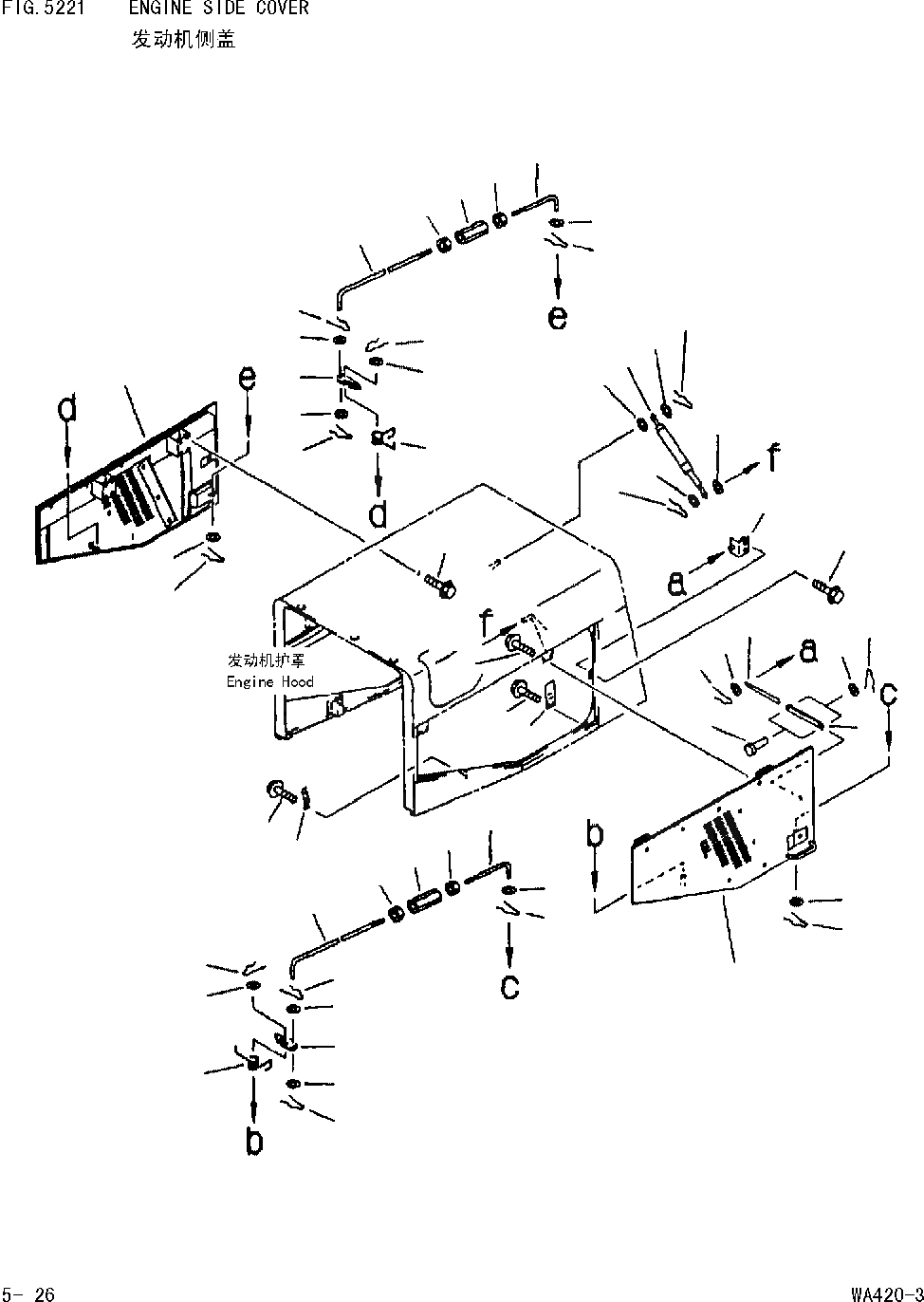

Запчасти Komatsu WA420-DZ-3 БОКОВ. КРЫШКА ДВИГ. [РАМА И ЧАСТИ КОРПУСА]
![Схема запчастей Komatsu WA420-DZ-3 - БОКОВ. КРЫШКА ДВИГ. [РАМА И ЧАСТИ КОРПУСА]](https://www.partsell.ru/storage/images/komatsu/wa4203cn/f0013a.png)
11
14
12
13
15
18
17
16
17
18
20
19
22
17
18
24
23
24
25
24
24
25
3
2
17
18
3
10
8
27
26
15
13
12
14
28
29
11
20
19
21
18
17
16
17
18
18
17
9
18
17
1
7
8
10
6
5
4
1
424-54-21910
DOOR.L.H
Field_2: 10001-
1шт.
2
424-54-21920
DOOR.R.H
Field_2: 10001-
1шт.
3
01435-01225
BOLT
Field_2: 10001-
16шт.
4
421-54-24950
BRACKET
Field_2: 10001-
2шт.
5
01435-01020
BOLT
Field_2: 10001-
4шт.
6
421-54-21990
PLATE
Field_2: 10001-
2шт.
7
421-54-21980
PLATE
Field_2: 10001-
2шт.
8
01641-21016
WASHER
Field_2: 10001-
6шт.
9
04205-31025
PIN
Field_2: 10001-
4шт.
10
04052-11038
PIN.SNAP
Field_2: 10001-
6шт.
11
421-54-21750
ROD
Field_2: 10001-
2шт.
12
421-54-21780
BUCKLE
Field_2: 10001-
2шт.
13
01580-10605
NUT
Field_2: 10001-
2шт.
14
01508-40603
NUT
Field_2: 10001-
2шт.
15
421-54-21770
ROD
Field_2: 10001-
2шт.
16
417-54-21650
STRIKER
Field_2: 10001-
2шт.
17
01641-21016
WASHER
Field_2: 10001-
2шт.
18
04050-12020
PIN.COTTER
Field_2: 10001-
2шт.
19
01641-21016
WASHER
Field_2: 10001-
2шт.
20
04050-12020
PIN.COTTER
Field_2: 10001-
2шт.
21
417-54-21610
SPRING.L.H
Field_2: 10001-
1шт.
22
417-54-21660
SPRING.R.H
Field_2: 10001-
1шт.
23
421-54-21810
GAS SPRING ASS'Y
Field_2: 10001-
2шт.
24
01643-30823
WASHER
Field_2: 10001-
8шт.
25
04052-10833
PIN.SNAP
Field_2: 10001-
4шт.
26
421-54-21840
PLATE
Field_2: 10001-
2шт.
27
01435-01225
BOLT
Field_2: 10001-
4шт.
28
421-54-21760
PLATE
Field_2: 10001-
2шт.
29
01435-01220
BOLT
Field_2: 10001-
4шт.
