УПРАВЛЕНИЕ ПОГРУЗКОЙ (REST WRIST) (ДЛЯ 2-Х СЕКЦИОНН. КЛАПАН)

Запчасти Komatsu WA430-6 УПРАВЛЕНИЕ ПОГРУЗКОЙ (REST WRIST) (ДЛЯ 2-Х СЕКЦИОНН. КЛАПАН) K OPERATORґS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ

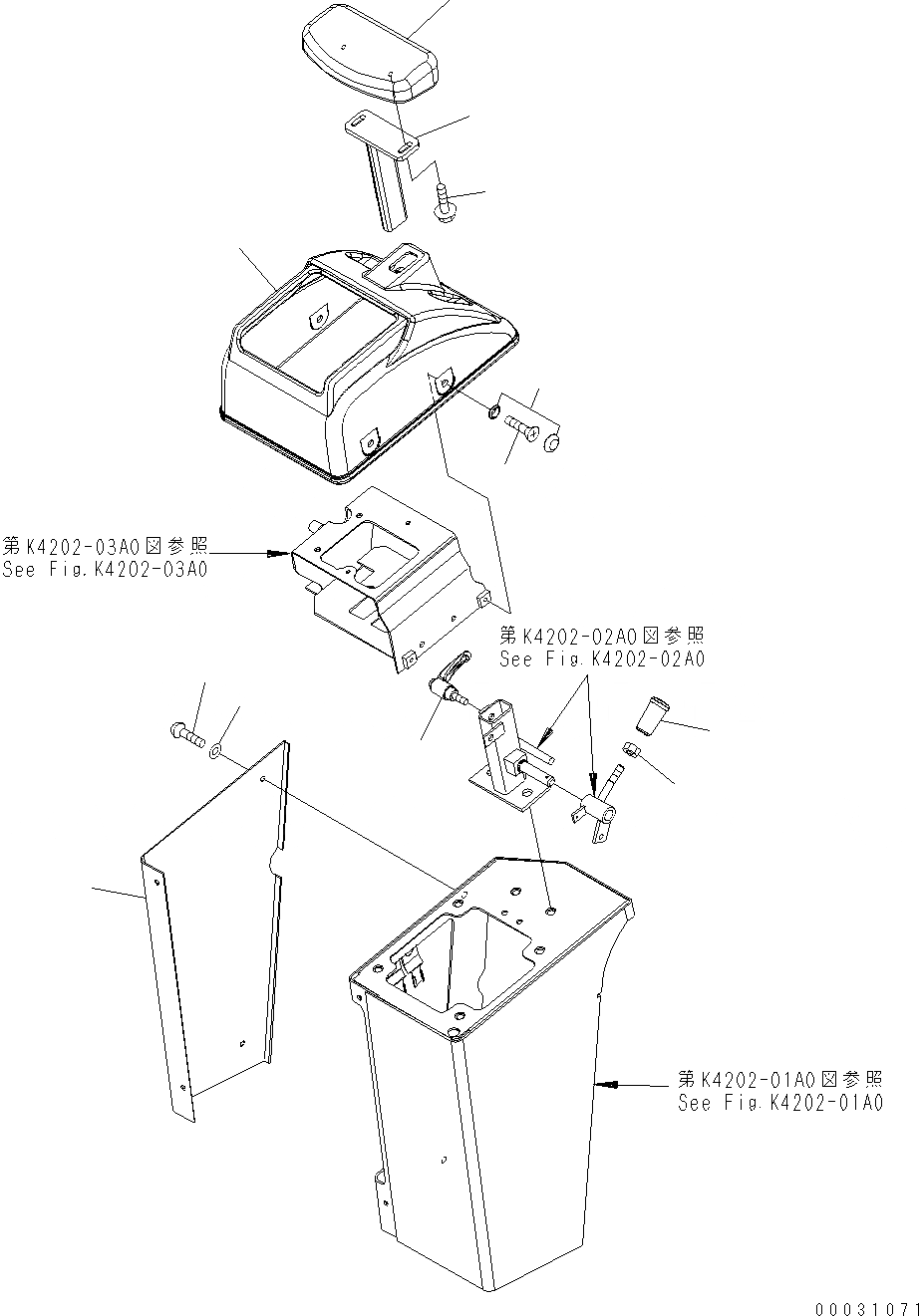

Схема запчастей Komatsu WA430-6 - УПРАВЛЕНИЕ ПОГРУЗКОЙ (REST WRIST) (ДЛЯ 2-Х СЕКЦИОНН. КЛАПАН) K OPERATORґS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ
4
5
4
4
5
5
6
6
7
6
9
3
8
3
2
3
1
3
1
2
3
8
9
7
12
11
10
4
5
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

421-43-31520

REST

SN: H60051-UP

1шт.

2

421-43-31263

BRACKET

SN: H60051-UP

1шт.

3

01435-00616

BOLT

SN: H60051-UP

2шт.

4

421-43-31551

LEVER

SN: H60051-UP

1шт.

5

01580-10806

NUT

SN: H60051-UP

1шт.

6

423-56-21740

KNOB

SN: H60051-UP

1шт.

7

421-43-31941

COVER

SN: H60051-UP

1шт.

7

421-43-31353

COVER, (ONLY FOR JOY-STICK STEERING)

SN: H60051-UP

1шт.

8

421-09-31310

CAP ASSEMBLY

SN: H60051-UP

4шт.

9

01224-40616

SCREW

SN: H60051-UP

4шт.

10

421-43-31143

PLATE

SN: H60051-UP

1шт.

11

23S-55-51970

WASHER

SN: H60051-UP

4шт.

12

01225-70612

SCREW

SN: H60051-UP

4шт.
