FIG. K7-A ЗАДН. КОНСОЛЬН. БЛОК

Запчасти Komatsu WA450-3MC FIG. K7-A ЗАДН. КОНСОЛЬН. БЛОК КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

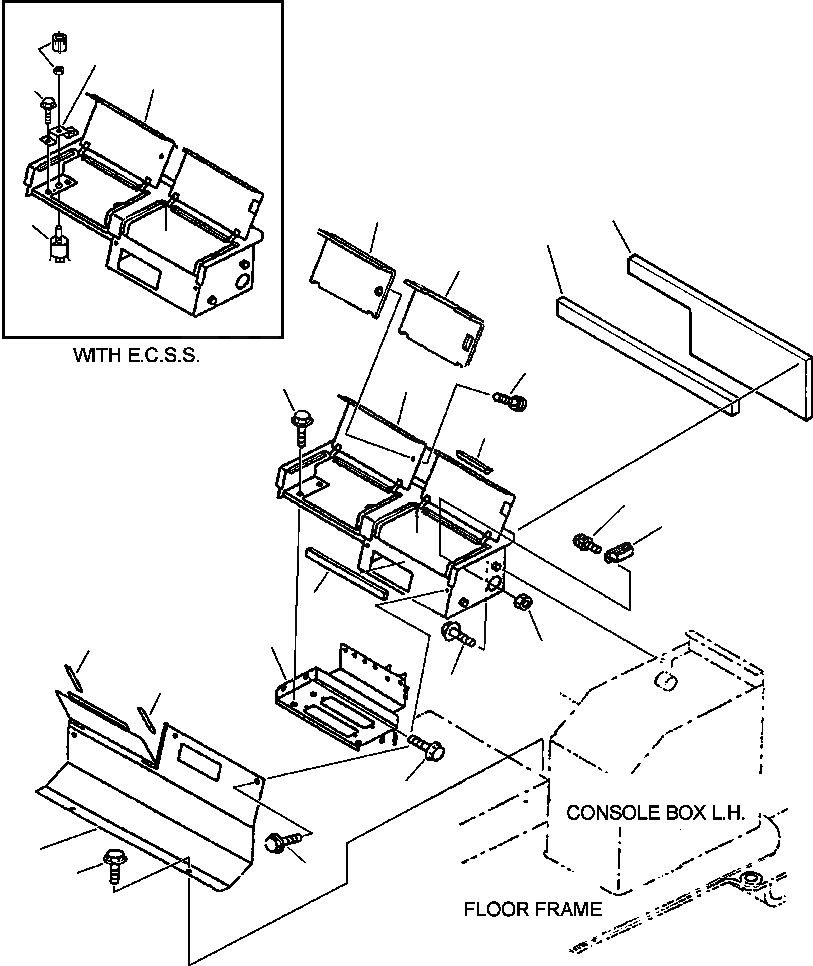

Схема запчастей Komatsu WA450-3MC - FIG. K7-A ЗАДН. КОНСОЛЬН. БЛОК КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
20
19
1
10
17
14
20
18
3
7
10
1
8
5
4
2
16
15
6
15
9
11
12
13
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

421-54-22730

BOX, REAR CONSOLE

SN: A31001-UP-UP

1шт.

|$2

OR

-1шт.

1

425-S99-2251

BOX, REAR CONSOLE - E.C.S.S.

SN: A31001-UP-UP

1шт.

2

421-54-22480

SEAL

SN: A31001-UP-UP

1шт.

3

421-07-28261

INSULATOR

SN: A31001-UP-UP

1шт.

4

421-09-21370

CATCH

SN: A31001-UP-UP

1шт.

5

01023-70316

SCREW

SN: A31001-UP-UP

2шт.

6

01580-60302

NUT

SN: A31001-UP-UP

2шт.

7

421-09-21260

SCREW

SN: A31001-UP-UP

1шт.

N/I

01642-20608

WASHER

SN: A31001-UP-UP

1шт.

8

421-54-22750

HANDLE

SN: A31001-UP-UP

1шт.

9

01435-00820

BOLT

SN: A31001-UP-UP

2шт.

10

01435-00814

BOLT

SN: A31001-UP-UP

4шт.

11

01435-00814

BOLT

SN: A31001-UP-UP

2шт.

12

421-54-22740

COVER

SN: A31001-UP-UP

1шт.

|$17

421-09-21360

HINGE, WELDED

SN: A31001-UP-UP

2шт.

13

01435-00616

BOLT

SN: A31001-UP-UP

5шт.

14

418-54-22180

INSULATOR

SN: A31001-UP-UP

1шт.

15

418-54-22190

CUSHION

SN: A31001-UP-UP

2шт.

16

421-54-22650

BRACKET

SN: A31001-UP-UP

1шт.

|$23

OR

-1шт.

16

425-S99-2590

BRACKET - E.C.S.S.

SN: A31001-UP-UP

1шт.

N/I

425-S99-A050

PRODUCT GRAPHIC - E.C.S.S.

SN: A31001-UP-UP

1шт.

17

425-56-21540

SHEET

SN: A31001-UP-UP

1шт.

18

23S-54-27930

SEAL, DOOR

SN: A31001-UP-UP

1шт.

19

425-S99-2290

BRACKET - E.C.S.S.

SN: A31001-UP-UP

1шт.

20

416-S28-2230

SWITCH, POSITIVE - E.C.S.S.

SN: A31001-UP-UP

1шт.
