FIG. M-A КАПОТ - СТАНДАРТН. КАПОТ AND ЗАДН. ПОЛН. КРЫЛО SUB-ASSEMBLIES - ЭЛЕМЕНТЫ КРЕПЛЕНИЯ

Запчасти Komatsu WA450-3MC FIG. M-A КАПОТ - СТАНДАРТН. КАПОТ AND ЗАДН. ПОЛН. КРЫЛО SUB-ASSEMBLIES - ЭЛЕМЕНТЫ КРЕПЛЕНИЯ ЧАСТИ КОРПУСА

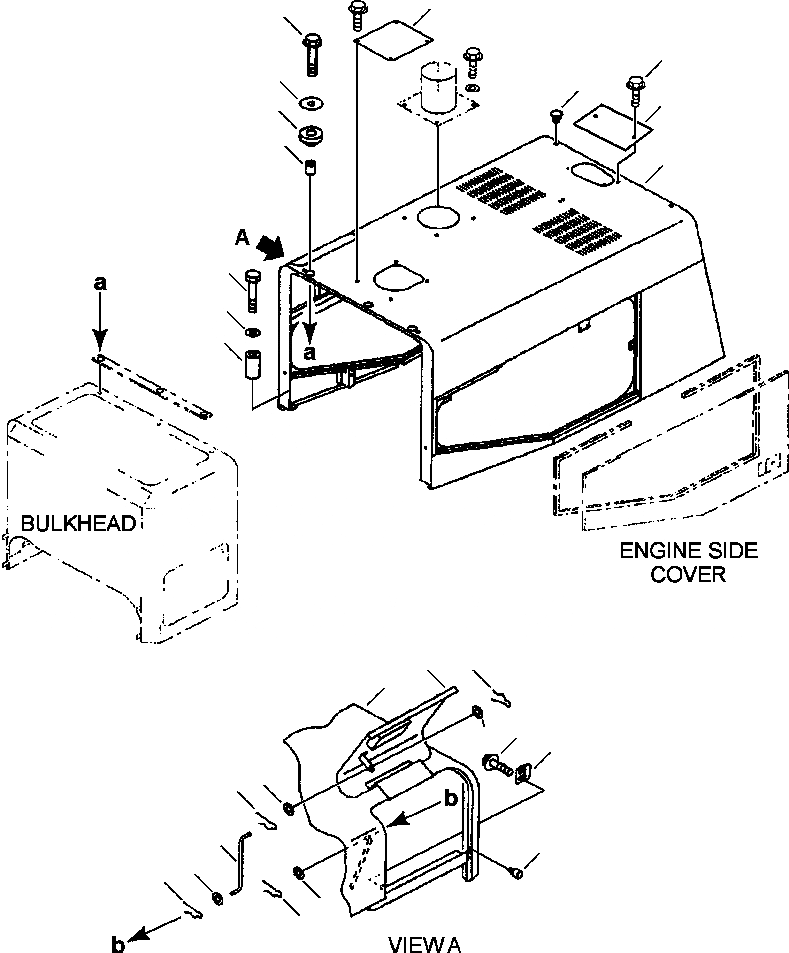

Схема запчастей Komatsu WA450-3MC - FIG. M-A КАПОТ - СТАНДАРТН. КАПОТ AND ЗАДН. ПОЛН. КРЫЛО SUB-ASSEMBLIES - ЭЛЕМЕНТЫ КРЕПЛЕНИЯ ЧАСТИ КОРПУСА
19
6
18
7
10
17
9
8
1
3
4
5
14
2
1
12
15
11
15
14
13
16
15
14
15
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

421-54-22362

HOOD, ENGINE

SN: A31001-UP-UP

1шт.

2

NSS

DOOR ACCESS

SN: A31001-UP-UP

1шт.

|$2

421-54-11364

LOCK

SN: A31001-UP-UP

1шт.

|$3

421-54-21420

HINGE, COVER

SN: A31001-UP-UP

1шт.

3

01010-81485

BOLT

SN: A31001-UP-UP

4шт.

4

01643-31445

WASHER

SN: A31001-UP-UP

4шт.

5

41E-70-15771

SPACER

SN: A31001-UP-UP

4шт.

6

01435-01245

BOLT

SN: A31001-UP-UP

3шт.

7

419-43-17920

WASHER

SN: A31001-UP-UP

3шт.

8

416-855-2430

SPACER

SN: A31001-UP-UP

3шт.

9

419-43-17930

CUSHION

SN: A31001-UP-UP

3шт.

10

416-54-21710

PLUG

SN: A31001-UP-UP

4шт.

11

426-54-11990

PLATE

SN: A31001-UP-UP

1шт.

12

01435-01220

BOLT

SN: A31001-UP-UP

2шт.

13

421-54-21920

BAR

SN: A31001-UP-UP

1шт.

14

04052-11038

PIN, COTTER

SN: A31001-UP-UP

4шт.

15

01643-31032

WASHER

SN: A31001-UP-UP

4шт.

16

415-54-11980

CUSHION

SN: A31001-UP-UP

2шт.

17

421-979-2110

COVER

SN: A31001-UP-UP

1шт.

18

01435-01016

BOLT

SN: A31001-UP-UP

2шт.

N/I

421-54-11364

LOCK

SN: A31001-UP-UP

3шт.

N/I

650 382 C92

PADLOCK WITH KEYS

SN: A31001-UP-UP

1шт.

19

PLATE (SEE FIG. M4100-04A0)

SN: A31001-UP-UP

-1шт.

|$23

-1шт.

|$24

F1 - ANTI-VANDALISM GROUP FOR STANDARD HOOD SUB-ASSEMBLY AND REARFULL FENDER SUB-ASSEMBLY.

-1шт.

|$25

-1шт.
