ГИДРОЛИНИЯ (ДЛЯ ПЕРЕДН. НАВЕСН. ОБОРУД /)(№-9999)

Запчасти Komatsu WA470-1 ГИДРОЛИНИЯ (ДЛЯ ПЕРЕДН. НАВЕСН. ОБОРУД /)(№-9999) УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ

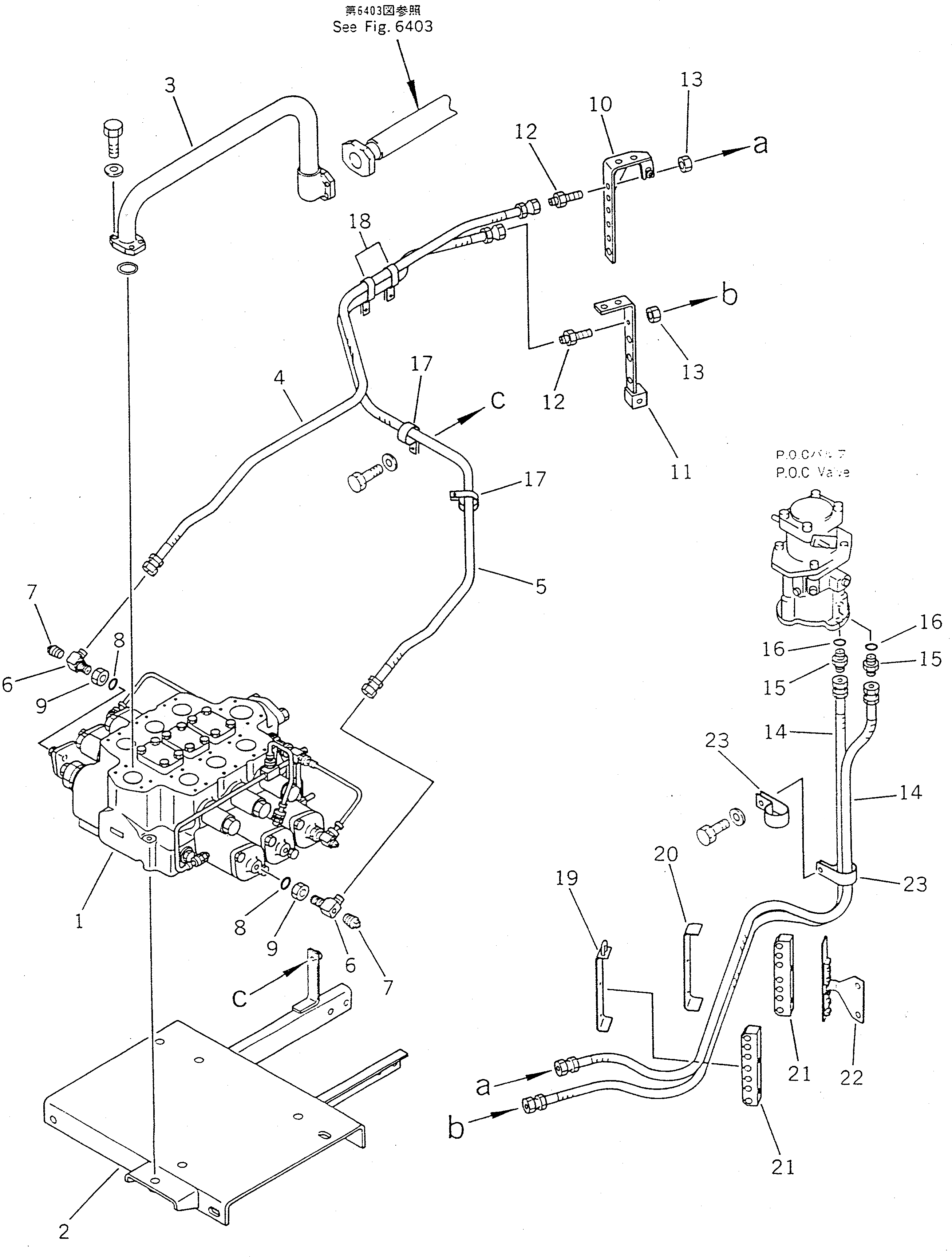

Схема запчастей Komatsu WA470-1 - ГИДРОЛИНИЯ (ДЛЯ ПЕРЕДН. НАВЕСН. ОБОРУД /)(№-9999) УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

709-13-11103

VALVE ASS'Y,3-SPOOL (SEE FIG.6211)

SN: 10001-19999

1шт.

2

421-877-1111

BRACKET

SN: 10001-19999

1шт.

3

421-877-1132

TUBE

SN: 10001-19999

1шт.

4

07102-20213

HOSE

SN: 10001-19999

1шт.

5

07102-20216

HOSE

SN: 10001-19999

1шт.

6

07231-20210

ELBOW

SN: 10001-19999

2шт.

7

07042-30108

PLUG

SN: 10001-19999

2шт.

8

07002-01423

O-RING

SN: 10001-19999

2шт.

9

07239-11408

NUT

SN: 10001-19999

2шт.

10

421-877-1230

BRACKET

SN: 10001-19999

1шт.

11

421-877-1291

BRACKET

SN: 10055-19999

1шт.

11

421-877-1290

BRACKET

SN: 10001-10054

1шт.

12

421-62-14310

CONNECTOR

SN: 10001-19999

2шт.

13

07239-11408

NUT

SN: 10001-19999

2шт.

14

07102-20215

HOSE

SN: 10001-19999

2шт.

15

07230-10210

UNION

SN: 10001-19999

2шт.

16

07002-01423

O-RING

SN: 10001-19999

2шт.

17

421-16-11660

CLIP

SN: 10001-19999

2шт.

18

175-06-25160

CLIP

SN: 10001-19999

2шт.

19

421-877-1250

BRACKET

SN: 10001-19999

1шт.

20

421-877-1240

BRACKET

SN: 10001-19999

1шт.

21

421-877-1270

RUBBER

SN: 10001-19999

2шт.

22

421-877-1261

BRACKET

SN: 10001-19999

1шт.

23

421-16-11660

CLIP

SN: 10001-19999

2шт.
