КЛАПАН УПРАВЛЕНИЯ ТРАНСМИССИЕЙ(/)

Запчасти Komatsu WA470-3 КЛАПАН УПРАВЛЕНИЯ ТРАНСМИССИЕЙ(/) [ТРАНСМИССИЯ]

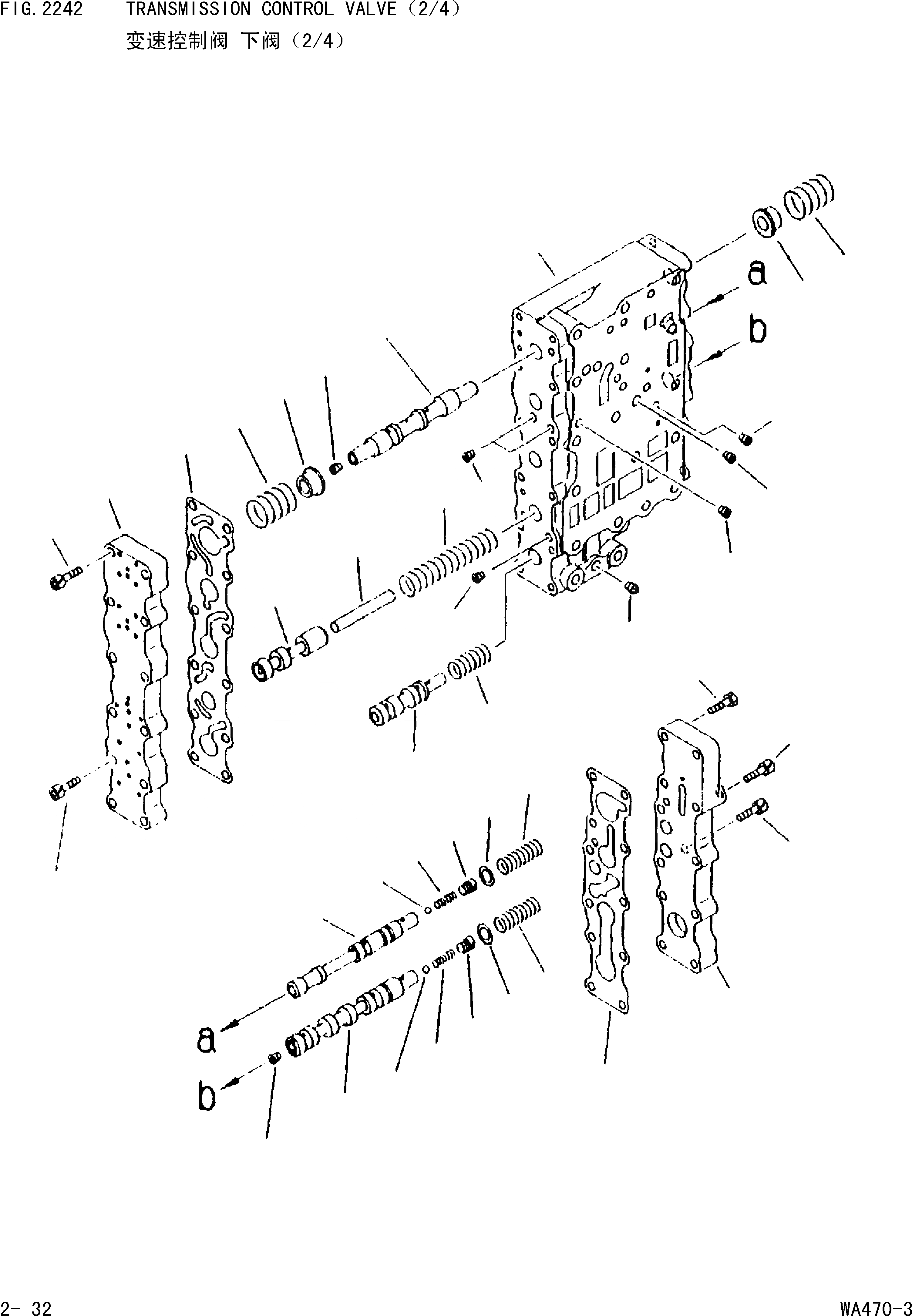

Схема запчастей Komatsu WA470-3 - КЛАПАН УПРАВЛЕНИЯ ТРАНСМИССИЕЙ(/) [ТРАНСМИССИЯ]
11
10
5
4
3
2
31
1
8
9
10
11
26
25
27
20
22
21
6
7
24
23
18
19
32
33
29
30
19
17
16
15
12
14
13
15
16
17
18
28
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$0

714-07-X0011

TRANSMISSION ASS'Y THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2201 TO 2271

Field_1: 25001-

1шт.

|$1

714-07-17014

VALVE ASS'Y,TRANSMISSION THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2242 TO 2244

Field_1: 25001-

1шт.

|$2

714-07-17200

VALVE ASS'Y,LOWER THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2242 TO 2243

Field_1: 25001-

1шт.

1

714-07-16110

BODY,LOWER VALVE

Field_1: 25001-

1шт.

2

07042-30108

PLUG

Field_1: 25001-

2шт.

3

02720-10104

PLUG

Field_1: 25001-

1шт.

4

419-15-15640

PLUG

Field_1: 25001-

1шт.

5

415-15-15470

PLUG

Field_1: 25001-

1шт.

6

419-15-15640

PLUG

Field_1: 25001-

2шт.

7

419-15-15640

PLUG

Field_1: 25001-

1шт.

8

714-07-16311

VALVE,F-R

Field_1: 25001-

1шт.

9

02720-10104

PLUG

Field_1: 25001-

1шт.

10

714-07-16620

SLEEVE

Field_1: 25001-

2шт.

11

714-07-16370

SPRING

Field_1: 25001-

2шт.

12

714-07-16321

VALVE,H-L

Field_1: 25001-

1шт.

13

714-07-16331

VALVE,SPEED

Field_1: 25001-

1шт.

14

02720-10104

PLUG

Field_1: 25001-

1шт.

15

04260-00635

BALL,CHECK VALVE

Field_1: 25001-

2шт.

16

714-07-16590

SPRING

Field_1: 25001-

2шт.

17

714-07-16570

PLUG

Field_1: 25001-

2шт.

18

419-15-16631

SPACER

Field_1: 25001-

2шт.

19

419-15-16620

SPRING

Field_1: 25001-

2шт.

20

714-07-16250

VALVE,PRIORITY

Field_1: 25001-

1шт.

21

714-07-16260

SPRING

Field_1: 25001-

1шт.

22

714-07-16270

STOPPER

Field_1: 25001-

1шт.

23

714-07-16340

VALVE,BRAKE

Field_1: 25001-

1шт.

24

714-07-16380

SPRING

Field_1: 25001-

1шт.

25

714-07-16842

COVER,LOWER VALVE

Field_1: 25001-

1шт.

26

714-07-16950

GASKET

Field_1: 25001-

1шт.

27

01252-40835

BOLT

Field_1: 25001-

10шт.

28

01252-40825

BOLT

Field_1: 25001-

2шт.

29

0

COVER,LOWER VALVE

Field_1: 25001-

1шт.

30

714-07-16960

GASKET

Field_1: 25001-

1шт.

31

01010-80835

BOLT

Field_1: 25001-

7шт.

32

01252-40845

BOLT

Field_1: 25001-

2шт.

33

01252-40835

BOLT

Field_1: 25001-

2шт.
