/ / / / / / ЗАДН. КРЫЛО(ПОЛН.)(-CENT. СПЕЦ-Я.)

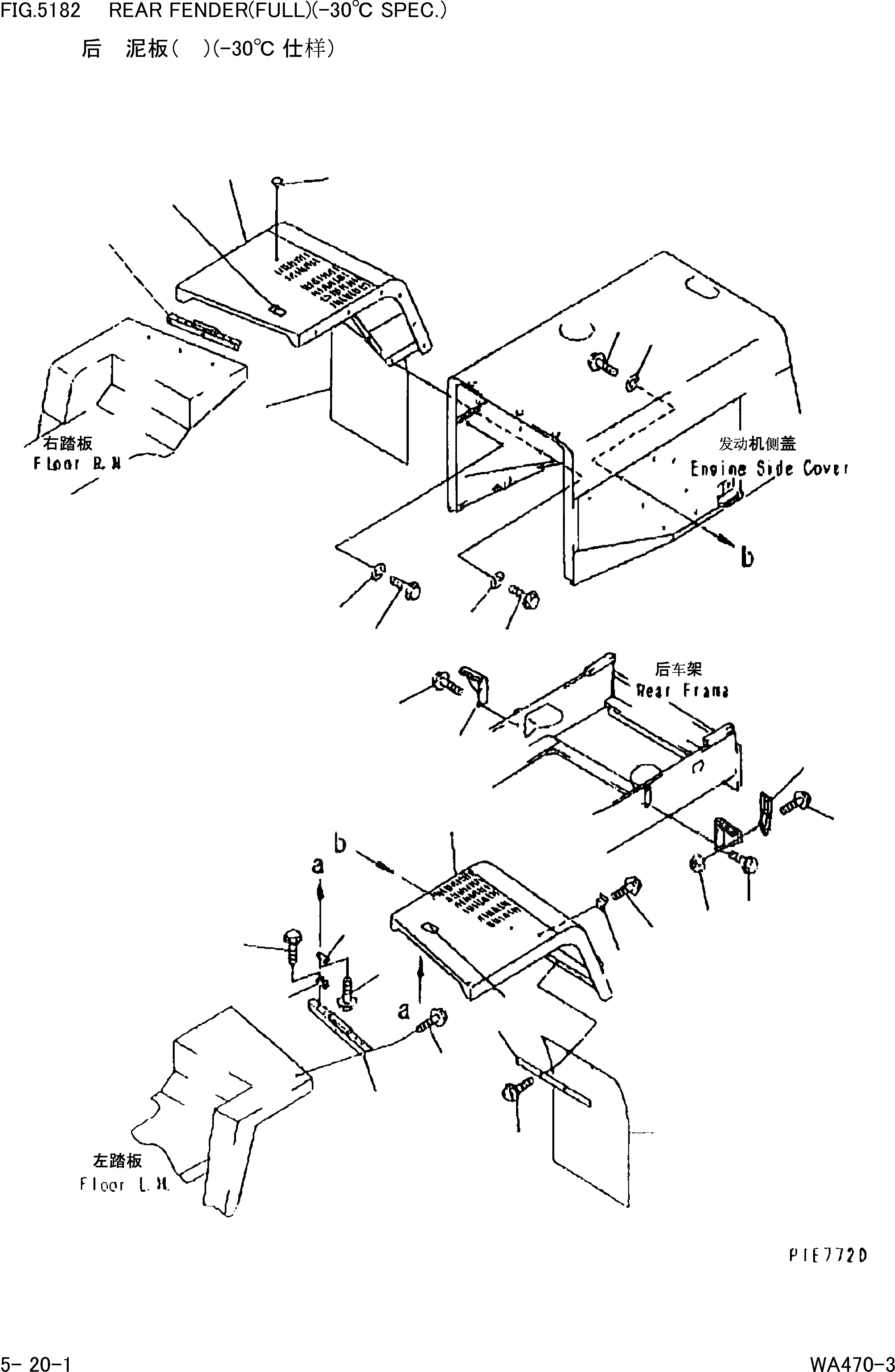

Запчасти Komatsu WA470-3 ЗАДН. КРЫЛО(ПОЛН.)(-CENT. СПЕЦ-Я.) [РАМА И ЧАСТИ КОРПУСА]
![Схема запчастей Komatsu WA470-3 - ЗАДН. КРЫЛО(ПОЛН.)(-CENT. СПЕЦ-Я.) [РАМА И ЧАСТИ КОРПУСА]](https://www.partsell.ru/storage/images/komatsu/cw4700m2/000212a.png)
9
2
23
18
3
8
6
8
7
6
8
11
12
1
13
14
10
12
15
17
16
3
5
23
4
19
18
22
21
22
20
1
421-54-24151
FENDER(L)
Field_1: 25001-
1шт.
2
421-54-24161
FENDER(R)
Field_1: 25001-
1шт.
3
421-54-24380
SHEET
Field_1: 25001-
2шт.
4
421-54-24390
PLATE
Field_1: 25001-
2шт.
5
01435-01020
BOLT
Field_1: 25001-
8шт.
6
01435-01225
BOLT
Field_1: 25001-
12шт.
7
01435-01220
BOLT
Field_1: 25001-
4шт.
8
01643-31232
WASHER
Field_1: 25001-
16шт.
9
421-54-22990
PLUG
Field_1: 25001-
4шт.
10
421-54-24580
BRACKET(L)
Field_1: 25001-
1шт.
11
421-54-24590
BRACKET(R)
Field_1: 25001-
1шт.
12
01435-01220
BOLT
Field_1: 25001-
4шт.
13
423-54-11951
CATCH(ASS'Y)
Field_1: 25001-
2шт.
14
01435-00820
BOLT
Field_1: 25001-
4шт.
15
01584-00806
NUT
Field_1: 25001-
4шт.
16
423-54-11962
FORK
Field_1: 25001-
2шт.
17
01435-00820
BOLT
Field_1: 25001-
4шт.
18
421-54-24511
BRACKET
Field_1: 25001-
2шт.
19
01435-01220
BOLT
Field_1: 25001-
6шт.
20
566-54-23460
DOVE,TAIL
Field_1: 25001-
4шт.
21
566-54-23470
DOVE,TAIL
Field_1: 25001-
4шт.
22
01435-00616
BOLT
Field_1: 25001-
16шт.
23
09805-C0880
PLATE,SAFTY
Field_1: 25001-
2шт.
