/ / / / / / РЫЧАГ УПРАВЛЕНИЯ РАБОЧИМ ОБОРУДОВАНИЕМ

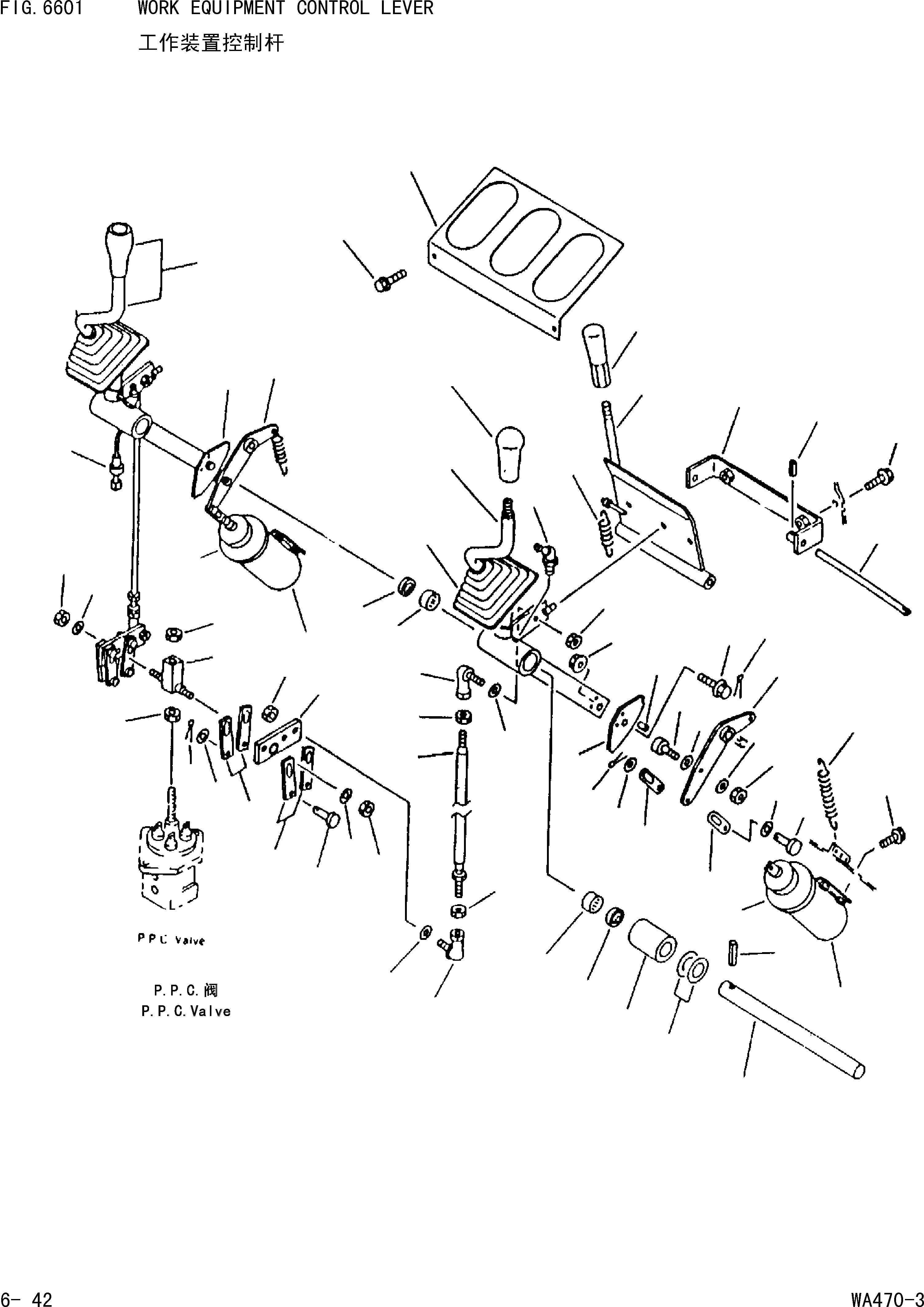

Запчасти Komatsu WA470-3 РЫЧАГ УПРАВЛЕНИЯ РАБОЧИМ ОБОРУДОВАНИЕМ [УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ]
![Схема запчастей Komatsu WA470-3 - РЫЧАГ УПРАВЛЕНИЯ РАБОЧИМ ОБОРУДОВАНИЕМ [УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ]](https://www.partsell.ru/storage/images/komatsu/cw4700m2/000279a.png)
31
33
3
11
37
54
25
26
35
23
22
23
30
29
27
24
21
34
5
4
16
17
15
20
32
1
2
53
6
48
47
49
51
52
50
36
46
40
44
43
37
39
41
13
12
14
21
11
45
38
39
44
42
42
35
10
34
9
8
7
5
4
19
18
20
25
26
28
27
1
425-43-18271
LEVER,BUCKET
Field_1: 25001-
1шт.
2
113-43-23420
KNOB
Field_1: 25001-
1шт.
3
421-43-18920
LEVER ASS'Y,LIFT
Field_1: 25001-
1шт.
|$3
421-06-15510
SWITCH,KICK-DOWN
Field_1: 25001-
1шт.
4
06120-02016
BEARING
Field_1: 25001-
4шт.
5
06122-02004
SEAL,BEARING
Field_1: 25001-
4шт.
6
07020-00675
FITTING,GREASE
Field_1: 25001-
2шт.
7
417-43-18250
SPACER
Field_1: 25001-
1шт.
8
426-43-18850
SHIM,1.0MM
Field_1: 25001-
5шт.
9
425-43-18210
SHAFT
Field_1: 25001-
1шт.
10
04025-00616
PIN,SPRING
Field_1: 25001-
1шт.
11
425-43-18252
PLATE(FOR DUMP CONTROL)
Field_1: 25001-
1шт.
|$12
425-43-18114
PLATE(FOR LIFT CONTROL)
Field_1: 25001-
1шт.
12
04020-00616
PIN,DOWEL
Field_1: 25001-
4шт.
13
01435-00825
BOLT
Field_1: 25001-
2шт.
14
01584-00806
NUT
Field_1: 25001-
2шт.
15
421-43-18890
ROD
Field_1: 25001-
2шт.
16
04256-50616
JOINT,ROD,L.H.THREAD
Field_1: 25001-
2шт.
17
01508-40603
NUT,L.H.THREAD
Field_1: 25001-
2шт.
18
04256-40616
JOINT,ROD
Field_1: 25001-
2шт.
19
01580-10605
NUT
Field_1: 25001-
2шт.
20
01643-30623
WASHER
Field_1: 25001-
8шт.
21
426-09-11130
NUT
Field_1: 25001-
4шт.
22
421-43-18553
TRUNNION
Field_1: 25001-
1шт.
23
421-43-28110
NUT
Field_1: 25001-
2шт.
24
421-43-18561
LEVER ASS'Y L.H
Field_1: 25001-
1шт.
|$26
421-43-18970
BUSHING
Field_1: 25001-
2шт.
|$27
421-43-18960
LEVER ASS'Y R.H
Field_1: 25001-
1шт.
|$28
421-43-18970
BUSHING
Field_1: 25001-
2шт.
25
426-09-11140
NUT
Field_1: 25001-
2шт.
26
01643-30823
WASHER
Field_1: 25001-
2шт.
27
421-43-18591
PLATE
Field_1: 25001-
8шт.
28
04205-10620
PIN
Field_1: 25001-
8шт.
29
01641-20608
WASHER
Field_1: 25001-
8шт.
30
04050-11612
PIN,COTTER
Field_1: 25001-
8шт.
31
419-43-28160
PLATE
Field_1: 25001-
1шт.
32
419-43-18160
BOOT
Field_1: 25001-
2шт.
33
01435-00812
BOLT
Field_1: 25001-
2шт.
34
421-06-Z1540
SOLENOID
Field_1: 25001-
1шт.
35
421-06-11470
BOOT
Field_1: 25001-
1шт.
36
01435-00616
BOLT
Field_1: 25001-
4шт.
37
425-43-18320
LEVER ASS'Y
Field_1: 25001-
2шт.
|$42
421-43-18850
BUSHING
Field_1: 25001-
2шт.
38
421-43-18711
BEARING
Field_1: 25001-
2шт.
39
01643-30623
WASHER
Field_1: 25001-
4шт.
40
426-09-11130
NUT
Field_1: 25001-
2шт.
41
04050-13022
PIN,COTTER
Field_1: 25001-
2шт.
42
425-43-18140
PLATE
Field_1: 25001-
2шт.
43
04205-10620
PIN
Field_1: 25001-
2шт.
44
01641-20608
WASHER
Field_1: 25001-
4шт.
45
04050-11612
PIN ,COTTER
Field_1: 25001-
4шт.
46
234-885-1690
SPRING
Field_1: 25001-
2шт.
47
425-43-18160
LEVER ASS'Y
Field_1: 25001-
1шт.
|$53
421-743-18580
BUSHING
Field_1: 25001-
2шт.
48
423-43-D1110
KNOB
Field_1: 25001-
1шт.
49
421-43-18860
BRACKET
Field_1: 25001-
1шт.
50
425-43-18221
SHAFT
Field_1: 25001-
1шт.
51
04025-00308
PIN ,SPRING
Field_1: 25001-
1шт.
52
01435-01225
BOLT
Field_1: 25001-
2шт.
53
203-43-21370
SPRING
Field_1: 25001-
1шт.
54
423-43-18350
GROMMET
Field_1: 25001-
1шт.
