/ / / / / / 3-Х СЕКЦИОНН. КОНТРОЛЬН. КЛАПАН (/)
Запчасти Komatsu WA470-3 3-Х СЕКЦИОНН. КОНТРОЛЬН. КЛАПАН (/) [НАВЕСНОЕ ОБОРУДОВАНИЕ(ОПЦ.)]

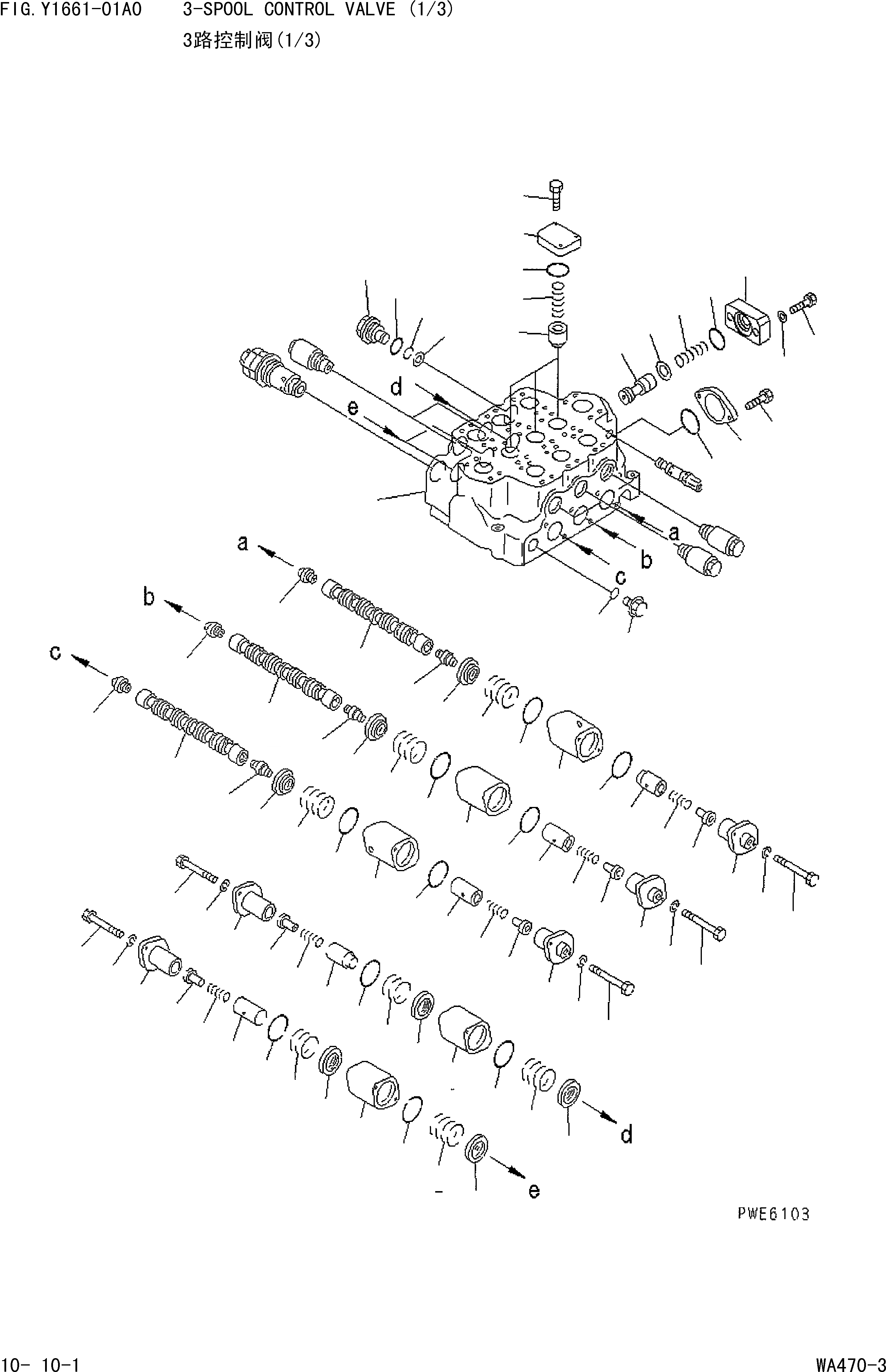

![Схема запчастей Komatsu WA470-3 - 3-Х СЕКЦИОНН. КОНТРОЛЬН. КЛАПАН (/) [НАВЕСНОЕ ОБОРУДОВАНИЕ(ОПЦ.)]](https://www.partsell.ru/storage/images/komatsu/cw4700m2/000300a.png)
25
23
24
22
21
36
35
34
33
26
27
28
30
29
31
32
39
37
38
2
3
1
6
5
6
9
10
15
14
15
6
6
4
4
6
7
11
6
7
11
15
14
15
16
44
47
18
20
19
19
20
18
47
44
16
15
8
15
17
45
47
48
20
19
9
43
15
13
46
41
15
17
45
47
48
20
19
19
20
18
47
44
16
15
40
12
13
15
42
7
|$0
709-13-12101
VALVE ASSY
Field_1: 25001-
1шт.
|$1
709-13-00052
VALVE SUB ASSY
Field_1: 25001-
1шт.
1
0
BODY VALVE
Field_1: 25001-
1шт.
2
0
PLUG
Field_1: 25001-
1шт.
3
07002-12434
O-RING
Field_1: 25001-
1шт.
4
0
SPOOL
Field_1: 25001-
2шт.
5
0
SPOOL
Field_1: 25001-
1шт.
6
0
PLUG
Field_1: 25001-
6шт.
7
0
RETAINER
Field_1: 25001-
4шт.
8
0
CASE
Field_1: 25001-
1шт.
9
0
RETAINER
Field_1: 25001-
2шт.
10
0
SPRING
Field_1: 25001-
1шт.
11
0
SPRING
Field_1: 25001-
2шт.
12
0
RETAINER
Field_1: 25001-
2шт.
13
0
CASE
Field_1: 25001-
3шт.
14
0
CASE
Field_1: 25001-
2шт.
15
07000-12065
O-RING
Field_1: 25001-
12шт.
16
0
PISTON
Field_1: 25001-
4шт.
17
0
PISTON
Field_1: 25001-
2шт.
18
0
SLEEVE
Field_1: 25001-
4шт.
19
01011-81020
BOLT
Field_1: 25001-
12шт.
20
01602-21030
WASHER
Field_1: 25001-
12шт.
21
0
VALVE
Field_1: 25001-
3шт.
22
0
SPRING
Field_1: 25001-
3шт.
23
0
PLATE
Field_1: 25001-
3шт.
24
07000-13048
O-RING
Field_1: 25001-
3шт.
25
01010-81235
BOLT
Field_1: 25001-
12шт.
26
0
VALVE
Field_1: 25001-
1шт.
27
0
SEAL
Field_1: 25001-
1шт.
28
0
SPRING
Field_1: 25001-
1шт.
29
0
FLANGE
Field_1: 25001-
1шт.
30
07000-13048
O-RING
Field_1: 25001-
1шт.
31
01010-61460
BOLT
Field_1: 25001-
2шт.
32
01643-31445
WASHER
Field_1: 25001-
2шт.
33
0
PLUG
Field_1: 25001-
1шт.
34
07002-13634
O-RING
Field_1: 25001-
1шт.
35
07000-12018
O-RING
Field_1: 25001-
1шт.
36
07000-02018
RING,BACK-UP
Field_1: 25001-
1шт.
37
0
PLATE
Field_1: 25001-
1шт.
38
07000-12060
O-RING
Field_1: 25001-
1шт.
39
01010-61425
BOLT
Field_1: 25001-
2шт.
40
0
SPRING
Field_1: 25001-
2шт.
41
0
SPRING
Field_1: 25001-
1шт.
42
0
SPRING
Field_1: 25001-
2шт.
43
0
SPRING
Field_1: 25001-
1шт.
44
0
SPRING
Field_1: 25001-
4шт.
45
0
SPRING
Field_1: 25001-
2шт.
46
0
RETAINER
Field_1: 25001-
1шт.
47
0
SPACER
Field_1: 25001-
6шт.
48
0
SLEEVE
Field_1: 25001-
2шт.
