ЗАДН. МОСТ (КОРПУС ЗАДНЕГО МОСТА) (ОХЛАДИТЕЛЬ ТОРМОЗОВ)

Запчасти Komatsu WA470-3 ЗАДН. МОСТ (КОРПУС ЗАДНЕГО МОСТА) (ОХЛАДИТЕЛЬ ТОРМОЗОВ) СИЛОВАЯ ПЕРЕДАЧА

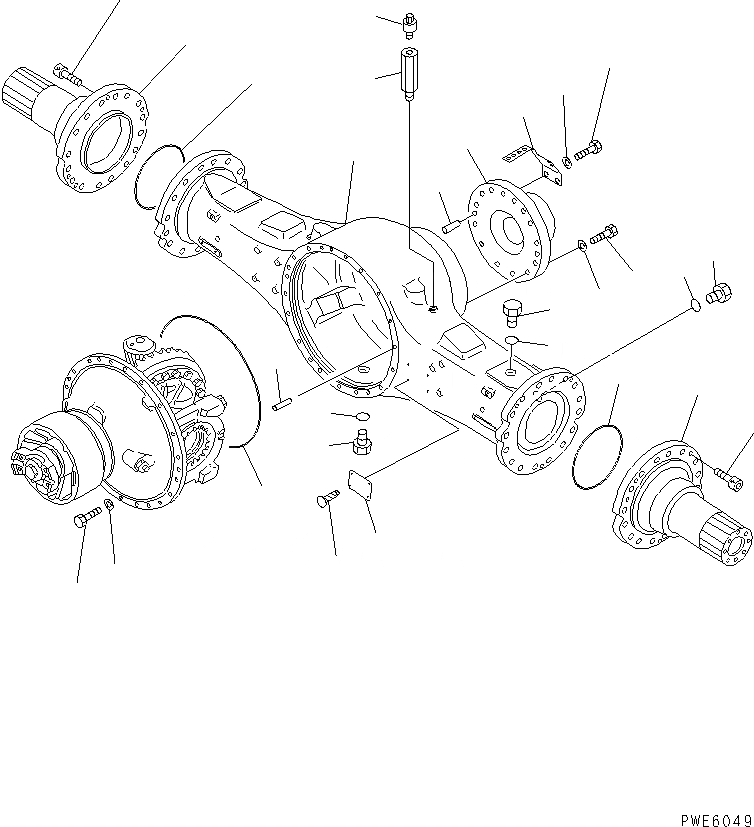

Схема запчастей Komatsu WA470-3 - ЗАДН. МОСТ (КОРПУС ЗАДНЕГО МОСТА) (ОХЛАДИТЕЛЬ ТОРМОЗОВ) СИЛОВАЯ ПЕРЕДАЧА
1
2
2
3
4
5
6
6
7
7
8
9
10
11
12
12
13
13
13
14
15
16
17
18
19
19
20
21
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$1

421-23-20501

AXLE ASS'Y,REAR(FOR WITH BRAKE COOLER)

SN: 53001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F4500-01A1 TO F4500-04A1.

-1шт.

1

421-23-23110

HOUSING

SN: 53001-UP

1шт.

2

421-22-23810

SHAFT

SN: 53001-UP

2шт.

3

04020-01638

PIN,DOWEL

SN: 53001-UP

1шт.

4

815-02-10110

PLATE, NAME,(LIMITED SUPPLY)

SN: 53001-UP

1шт.

5

04418-13060

SCREW

SN: 53001-UP

4шт.

6

01252-31040

BOLT

SN: 53001-UP

6шт.

7

07000-15220

O-RING

SN: 53001-UP

2шт.

8

01010-31450

BOLT

SN: 53001-UP

20шт.

9

01643-31445

WASHER

SN: 53001-UP

20шт.

10

07000-15485

O-RING

SN: 53001-UP

1шт.

11

07044-13620

PLUG

SN: 53001-UP

1шт.

12

07041-13612

PLUG

SN: 53001-UP

2шт.

13

07002-13634

O-RING

SN: 53001-UP

3шт.

14

07030-01030

BREATHER

SN: 53001-UP

1шт.

15

421-23-23310

SUPPORT

SN: 53001-UP

1шт.

16

421-U44-2590

PLATE

SN: 53001-UP

1шт.

17

01010-31445

BOLT

SN: 53001-UP

12шт.

18

01010-31450

BOLT

SN: 53001-UP

2шт.

19

01643-31445

WASHER

SN: 53001-UP

14шт.

20

04020-01842

PIN

SN: 53001-UP

2шт.

21

421-22-23310

ADAPTER

SN: 53001-UP

1шт.
