ТРАНСМИССИЯ (МУФТА ВПЕРЕД/РЕВЕРС)

Запчасти Komatsu WA470-5 ТРАНСМИССИЯ (МУФТА ВПЕРЕД/РЕВЕРС) ТРАНСМИССИЯ

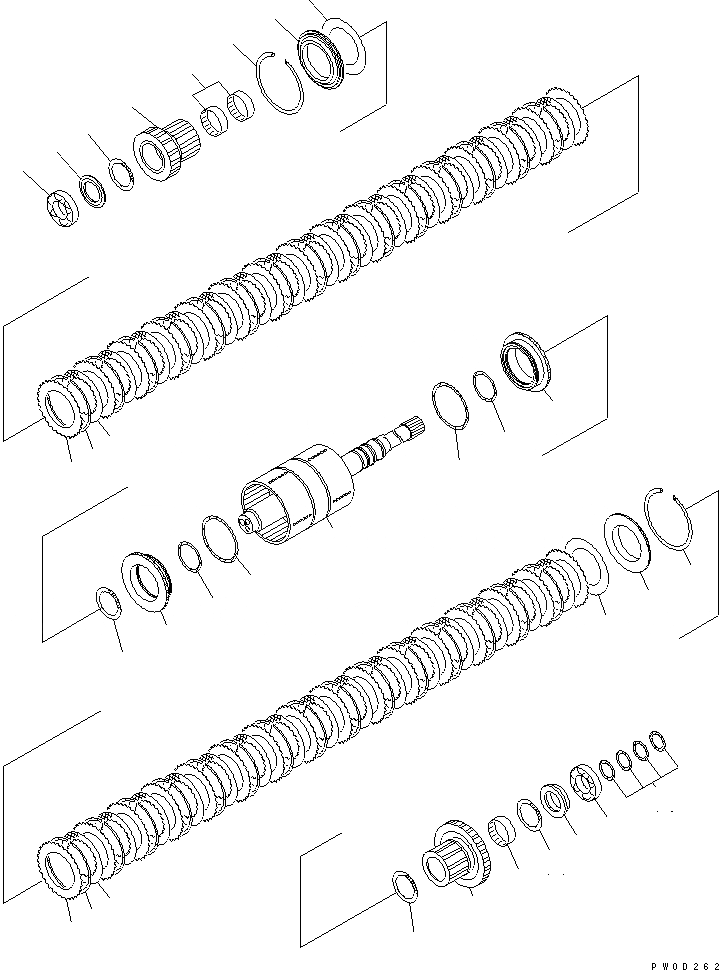

Схема запчастей Komatsu WA470-5 - ТРАНСМИССИЯ (МУФТА ВПЕРЕД/РЕВЕРС) ТРАНСМИССИЯ
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
11
11
12
12
13
14
15
16
17
18
19
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|1

714-07-20001

TORQFLOW ASS'Y

SN: (110483)-UP

1шт.

|1

0

TORQFLOW ASS'Y

SN: 70001-(110482)

1шт.

|$$4

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F4350-51A0 TO F4350-63A0.

-1шт.

|1

714-07-22011

CLUTCH,FOWARD AND REVERSE

SN: 70001-UP

1шт.

1

714-07-22112

SHAFT AND CYLINDER A,FOWARD AND REVERSE

SN: 70001-UP

1шт.

2

714-07-22652

PISTON,FOWARD AND REVERSE

SN: 70001-UP

2шт.

3

714-07-29720

DISC

SN: (10035)-UP

30шт.

|3

714-07-29710

DISC

SN: 70001-(10034)

30шт.

4

714-16-19730

PLATE,SEPARATE

SN: 70001-UP

32шт.

5

56D-15-12710

SPRING,WAVE

SN: (110483)-UP

30шт.

|5

0

SPRING,WAVE

SN: 70001-(110483)

30шт.

6

714-07-22720

PLATE

SN: 70001-UP

2шт.

7

714-07-22610

PLATE,END

SN: 70001-UP

2шт.

8

419-15-12140

RING,SNAP

SN: 70001-UP

2шт.

9

714-11-19230

RING,SEAL (K1)

SN: 70001-UP

2шт.

10

714-16-19210

RING,SEAL (K1)

SN: 70001-UP

2шт.

11

714-08-19570

WASHER,THRUST

SN: 70001-UP

4шт.

12

714-23-19430

BEARING,NEEDLE

SN: 70001-UP

3шт.

13

714-11-12720

SPACER

SN: 70001-UP

1шт.

14

714-07-22711

SPACER

SN: 70001-UP

1шт.

15

419-15-12591

BEARING

SN: 70001-UP

1шт.

16

714-07-29320

BEARING

SN: 70001-UP

1шт.

17

714-07-22422

GEAR,FOWARD

SN: 70001-UP

1шт.

18

714-07-22412

GEAR,REVERSE

SN: 70001-UP

1шт.

19

714-19-19210

RING,SEAL (K1)

SN: 70001-UP

4шт.
