КАБИНА ROPS (ТРУБКИ КОНДИЦИОНЕРА)

Запчасти Komatsu WA470-6 LC КАБИНА ROPS (ТРУБКИ КОНДИЦИОНЕРА) K OPERATORґS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ

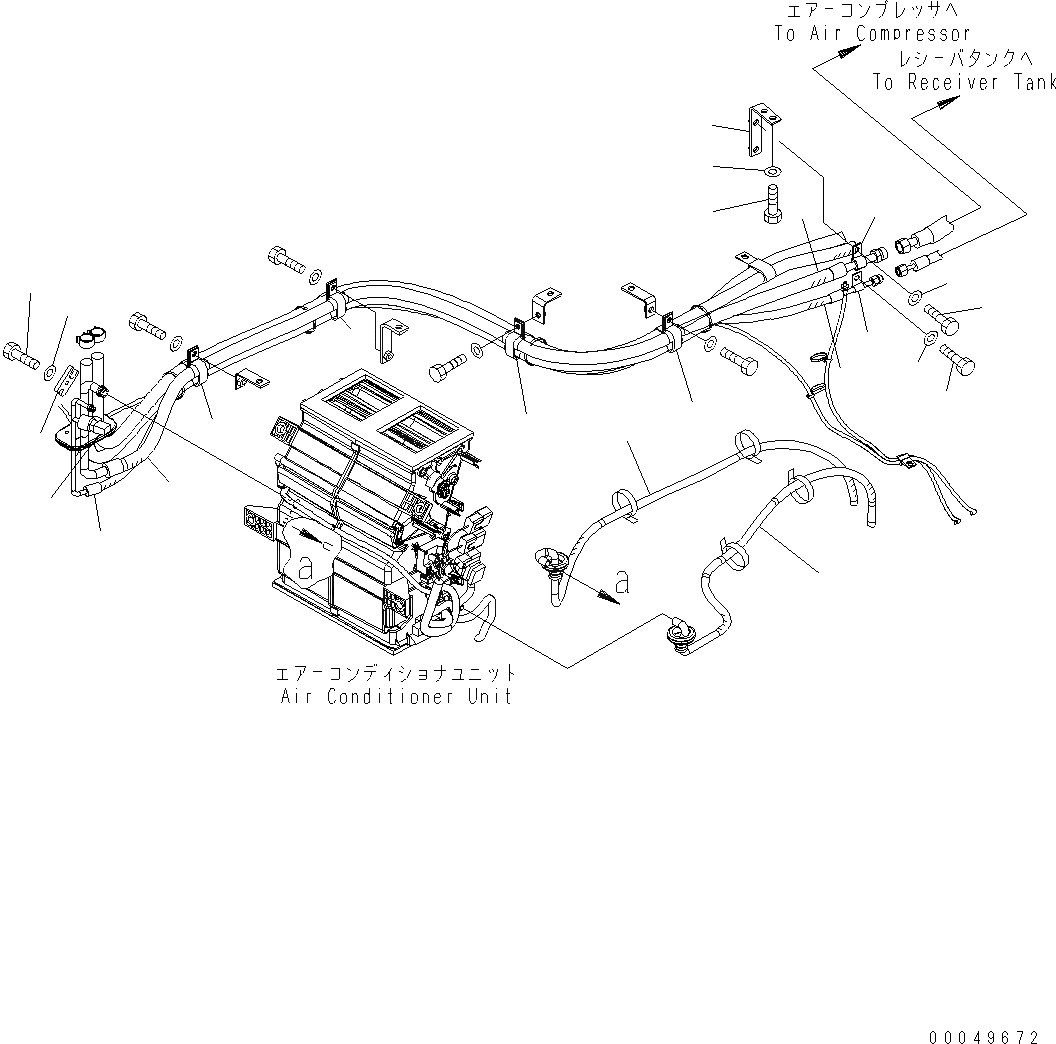

Схема запчастей Komatsu WA470-6 LC - КАБИНА ROPS (ТРУБКИ КОНДИЦИОНЕРА) K OPERATORґS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ
\See Fig.K0210-15A0
1
2
7
7
8
10
9
5
11
13
12
14
3
16
15
7
7
5
3
4
6
17
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

423-07-31340

HOSE, LHS

SN: H50880-UP

1шт.

2

423-07-31350

HOSE, RHS

SN: H50880-UP

1шт.

3

423-S62-4161

HOSE

SN: H50880-UP

1шт.

|$4

AN51439-D0031

O-RING

SN: H50880-UP

2шт.

4

423-S62-3510

SWITCH, PRESSURE

SN: H50880-UP

1шт.

5

423-S62-4171

HOSE

SN: H50880-UP

1шт.

|$7

AN51439-D0051

O-RING

SN: H50880-UP

2шт.

6

423-S62-3370

PLATE

SN: H50880-UP

1шт.

7

04435-52210

CLIP

SN: H50880-UP

4шт.

8

421-S62-4250

BRACKET

SN: H50880-UP

1шт.

9

01010-81020

BOLT

SN: H50880-UP

2шт.

10

01643-31032

WASHER

SN: H50880-UP

2шт.

11

04434-51610

CLIP

SN: H50880-UP

1шт.

12

01010-81020

BOLT

SN: H50880-UP

1шт.

13

01643-31032

WASHER

SN: H50880-UP

1шт.

14

04434-50810

CLIP

SN: H50880-UP

1шт.

15

01010-81020

BOLT

SN: H50880-UP

1шт.

16

01643-31032

WASHER

SN: H50880-UP

1шт.

17

01010-80620

BOLT

SN: H50880-UP

1шт.

18

01643-30623

WASHER

SN: H50880-UP

1шт.

\See Fig.K0210-1

See Fig.K0210-15A0

ROPS CAB (AIR CONDITIONER UNIT OR AUTO AIR CONDITIONER UNIT)

-1шт.
