ГИДР. НАСОС. (ВНУТР. ЧАСТИ) (/) (ДЛЯ ГИДРОТРАНСФОРМАТОР)

Запчасти Komatsu WA470-6 LC ГИДР. НАСОС. (ВНУТР. ЧАСТИ) (/) (ДЛЯ ГИДРОТРАНСФОРМАТОР) Y ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ

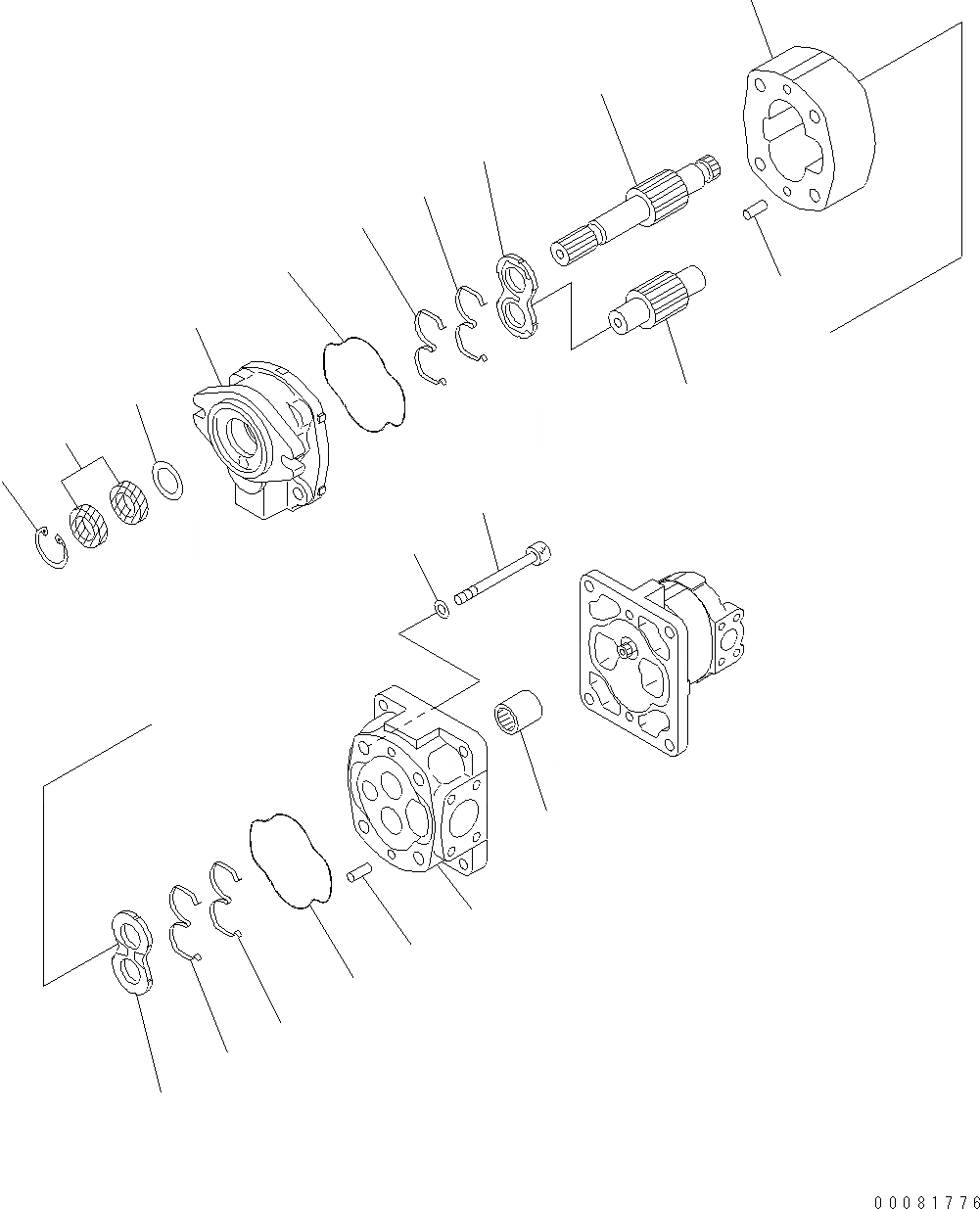

Схема запчастей Komatsu WA470-6 LC - ГИДР. НАСОС. (ВНУТР. ЧАСТИ) (/) (ДЛЯ ГИДРОТРАНСФОРМАТОР) Y ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ
4
2
6
8
7
9
1
\See Fig.H0210-01A0
14
15
16
13
12
5
11
7
9
8
10
11
3
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$1

705-51-30820

PUMP ASSEMBLY, TORQUE CONVERTER PUMP

SN: H50880-UP

1шт.

\See Fig.H0210-0

See Fig.H0210-01A0

HYDRAULIC PUMP

-1шт.

|$2

705-33-38260

PUMP ASSEMBLY

SN: H50880-UP

1шт.

1

0

BRACKET ASSEMBLY

SN: H50880-UP

1шт.

|$4

0

BUSHING, PLANE

SN: H50880-UP

2шт.

2

0

CASE, GEAR

SN: H50880-UP

1шт.

3

0

CARRIER

SN: H50880-UP

1шт.

|$7

0

BUSHING, PLANE

SN: H50880-UP

2шт.

4

0

GEAR, DRIVE

SN: H50880-UP

1шт.

5

0

GEAR, DRIVEN

SN: H50880-UP

1шт.

6

705-17-03630

PLATE, SIDE

SN: H50880-UP

1шт.

7

705-17-03640

PLATE, SIDE

SN: H50880-UP

1шт.

8

705-17-03443

RING, BACK-UP

SN: H50880-UP

2шт.

9

705-17-03473

SEAL

SN: H50880-UP

2шт.

10

705-17-03381

O-RING

SN: H50880-UP

2шт.

11

04020-01228

PIN, DOWEL

SN: H50880-UP

4шт.

12

01253-61615

BOLT

SN: H50880-UP

4шт.

13

01643-51645

WASHER

SN: H50880-UP

4шт.

14

705-17-03870

PLATE

SN: H50880-UP

1шт.

15

705-17-03811

SEAL, OIL

SN: H50880-UP

2шт.

16

04065-05220

RING, SNAP

SN: H50880-UP

1шт.

17

705-19-01330

COUPLING

SN: H50880-UP

1шт.
