E-9 ЗАДН. ПРОВОДКА ЭКСТРЕНН. РУЛЕВ. УПРАВЛЕНИЕ ПРОВОДКА

Запчасти Komatsu WA470-7 E-9 ЗАДН. ПРОВОДКА ЭКСТРЕНН. РУЛЕВ. УПРАВЛЕНИЕ ПРОВОДКА ЭЛЕКТРИКА

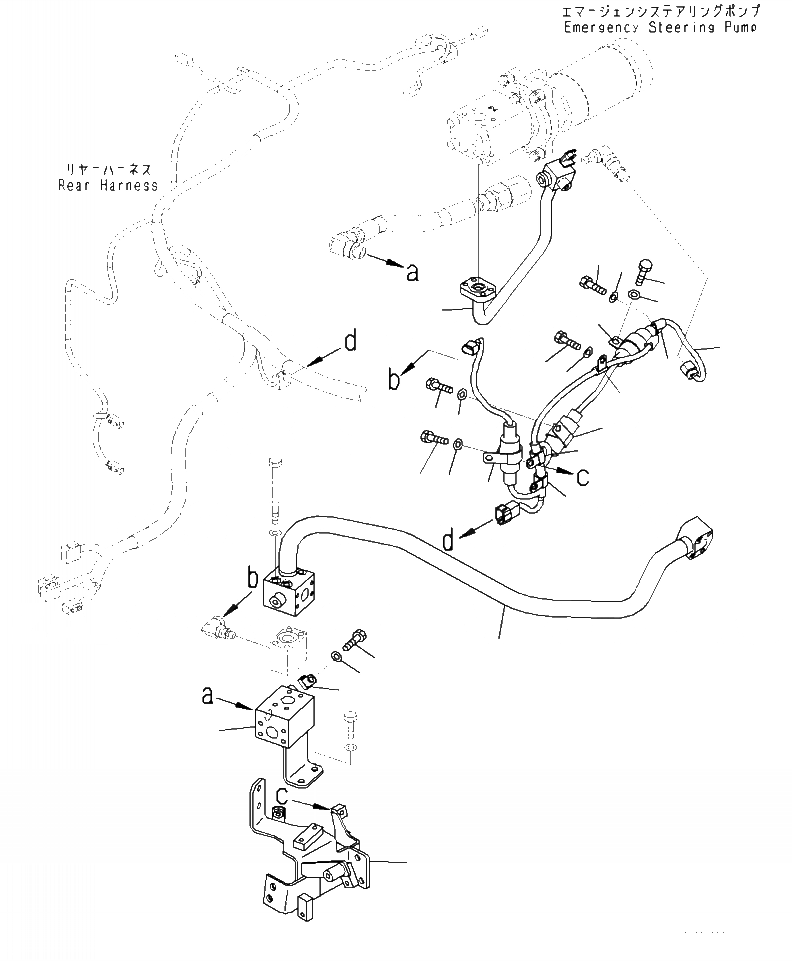

Схема запчастей Komatsu WA470-7 - E-9 ЗАДН. ПРОВОДКА ЭКСТРЕНН. РУЛЕВ. УПРАВЛЕНИЕ ПРОВОДКА ЭЛЕКТРИКА
9
3
4
13
2
1
7
8
9
7
5
6
2
10
11
12
2
10
14
8
9
7
15
16
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

421-06-52390

WIRING HARNESS

1шт.

2

155-61-15350

CLIP

3шт.

3

01010-81020

BOLT

1шт.

4

01643-31032

WASHER

1шт.

5

01010-81025

BOLT

2шт.

6

01643-31032

WASHER

2шт.

7

600-051-2100

CLIP

3шт.

8

01010-81020

BOLT

3шт.

9

01643-31032

WASHER

3шт.

10

600-051-2180

CLIP

2шт.

11

01010-81020

BOLT

2шт.

12

01643-31032

WASHER

2шт.

13

TUBE (SEE FIG. H0210-001022 )

-1шт.

14

TUBE (SEE FIG. H0210-002014 )

-1шт.

15

BLOCK (SEE FIG. H0210-002014 )

-1шт.

16

BRACKET (SEE FIG. H0210-002014 )

-1шт.
