ТРАНСМИССИЯ(ПЕРЕД. МУФТА)

Запчасти Komatsu WA470-DZ-3 ТРАНСМИССИЯ(ПЕРЕД. МУФТА) [ТРАНСМИССИЯ]

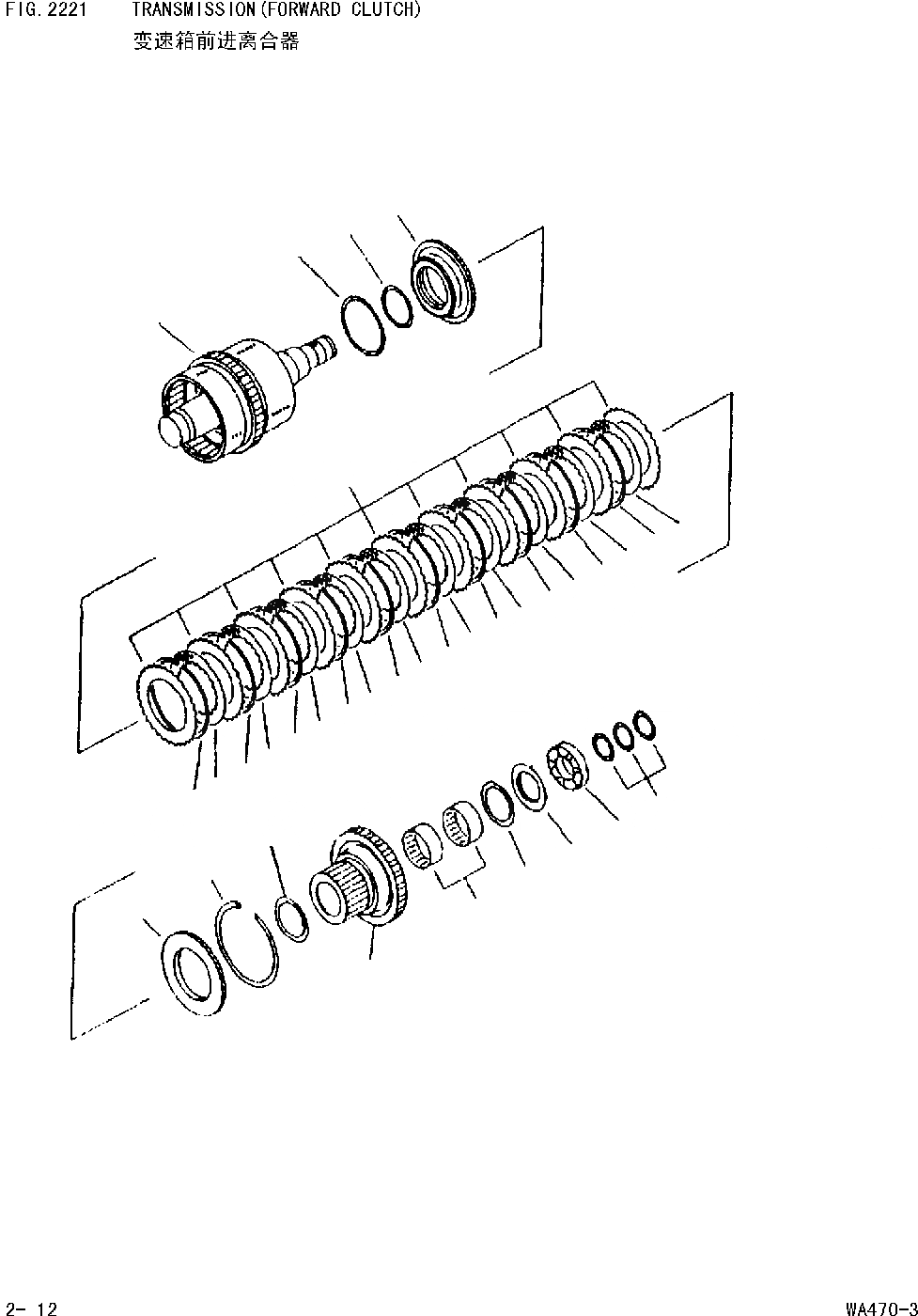

Схема запчастей Komatsu WA470-DZ-3 - ТРАНСМИССИЯ(ПЕРЕД. МУФТА) [ТРАНСМИССИЯ]
1
3
4
2
6
5
7
5
7
5
7
5
7
7
7
7
7
5
5
5
5
7
5
7
12
5
9
8
10
11
12
13
14
15
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$1

714-07-X0011

TRANSMISSION ASS'Y

Field_2: 20060-

1шт.

|$1

-1шт.

|$3

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2201 TO 2271

Field_2: 20001-

-1шт.

|$1

-1шт.

|$5

714-07-12500

CLUTCH ASS'Y,FORWARD AND 1ST

Field_2: 20001-

1шт.

|$1

-1шт.

|$7

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2221 TO 2222

Field_2: 20001-

-1шт.

|$1

-1шт.

1

0

SHAFT ASS'Y

Field_2: 20001-

1шт.

2

714-07-12911

PISTON,FORWARD

Field_2: 20001-

1шт.

3

714-08-19220

RING,SEAL

Field_2: 20001-

1шт.

4

714-07-19320

RING,SEAL

Field_2: 20001-

1шт.

5

714-07-19720

DISC

Field_2: 20001-

11шт.

6

714-07-12680

PLATE,SEPARATE

Field_2: 20001-

12шт.

7

714-07-12690

SPRING,WAVE

Field_2: 20001-

11шт.

8

714-07-12711

PLATE,END

Field_2: 20001-

1шт.

9

714-07-12720

RING,SNAP

Field_2: 20001-

1шт.

10

0

GRAR,49 TEETH.FORWARD

Field_2: 20001-

1шт.

11

56B-15-19420

BEARING,NEEDLE

Field_2: 20060-

2шт.

|$20

0

BEARING,NEEDLE

2шт.

|$21

0

BEARING,NEEDLE

Field_2: 20001-20059

2шт.

12

714-07-12220

WASHER,THRUST

Field_2: 20001-

2шт.

13

714-07-12250

SPACER

Field_2: 20001-

1шт.

14

06040-06315

BEARING

Field_2: 20001-

1шт.

15

714-07-12290

RING,SEAL

Field_2: 20001-

3шт.
