ТРАНСМИССИЯ(ГИДРОЛИНИЯ ТРАНСМИССИИ)(/)

Запчасти Komatsu WA470-DZ-3 ТРАНСМИССИЯ(ГИДРОЛИНИЯ ТРАНСМИССИИ)(/) [ТРАНСМИССИЯ]

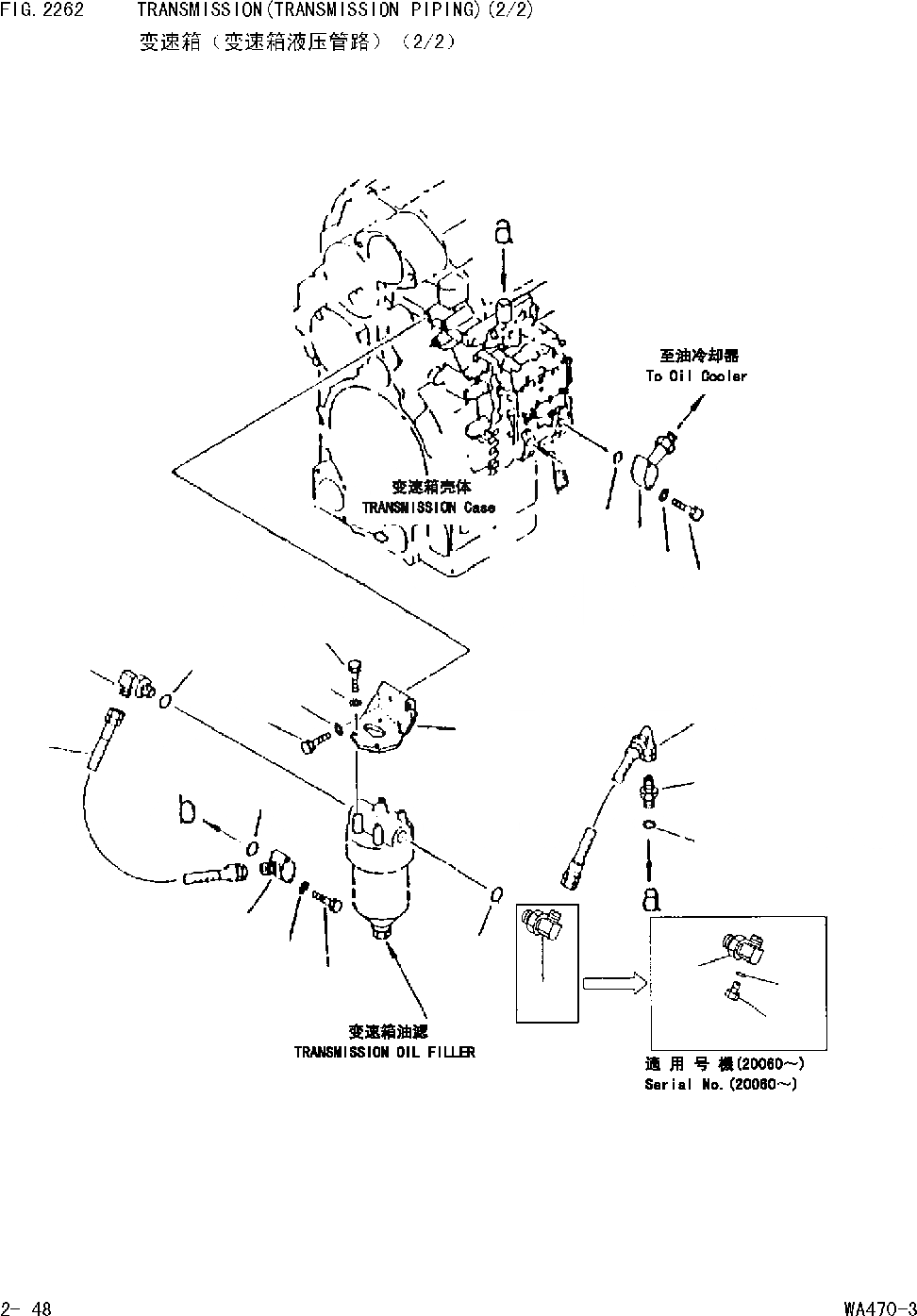

Схема запчастей Komatsu WA470-DZ-3 - ТРАНСМИССИЯ(ГИДРОЛИНИЯ ТРАНСМИССИИ)(/) [ТРАНСМИССИЯ]
12
11
14
13
1
3
4
15
16
17
19
18
6
5
2
8
7
10
9
6
5
5A
5B
5C
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$1

714-07-X0011

TRANSMISSION ASS'Y

Field_2: 20060-

1шт.

1

714-07-14770

HOSE

Field_2: 20060-

1шт.

|$3

714-07-14750

HOSE

Field_2: 20001-20059

1шт.

2

203-62-64480

HOSE

Field_2: 20060-

1шт.

|$5

07102-20607

HOSE

Field_2: 20001-20059

1шт.

3

07230-20628

UNION

Field_2: 20001-

1шт.

4

07002-02434

O-RING

Field_2: 20001-

1шт.

5

421-16-11650

ELBOW

Field_2: 20060-

1шт.

|$9

421-16-11650

ELBOW

Field_2: 20001-20059

2шт.

5A

714-11-18100

ELBOW

Field_2: 20060-

1шт.

5B

07040-11007

PLUG

Field_2: 20060-

1шт.

5C

07002-11023

PLUG

Field_2: 20060-

1шт.

6

07002-03334

O-RING

Field_2: 20001-

2шт.

7

714-07-14580

ELBOW

Field_2: 20001-

1шт.

8

07000-73028

O-RING

Field_2: 20001-

1шт.

9

01010-81060

BOLT

Field_2: 20001-

2шт.

10

01643-31032

WASHER

Field_2: 20001-

2шт.

11

714-07-18380

TUBE

Field_2: 20001-

1шт.

12

07000-73028

O-RING

Field_2: 20001-

1шт.

13

01010-81085

BOLT

Field_2: 20001-

2шт.

14

01643-31032

WASHER

Field_2: 20001-

2шт.

15

0

SUPPORT

Field_2: 20001-

1шт.

16

01010-81035

BOLT

Field_2: 20001-

4шт.

17

01643-31032

WASHER

Field_2: 20001-

4шт.

18

01010-81235

BOLT

Field_2: 20001-

3шт.

19

01643-31232

WASHER

Field_2: 20001-

3шт.
