ГИДРОЛИНИЯ (РУЛЕВ. УПРАВЛЕНИЕ ЛИНИЯ)

Запчасти Komatsu WA480-6 LC ГИДРОЛИНИЯ (РУЛЕВ. УПРАВЛЕНИЕ ЛИНИЯ) H ГИДРАВЛИКА

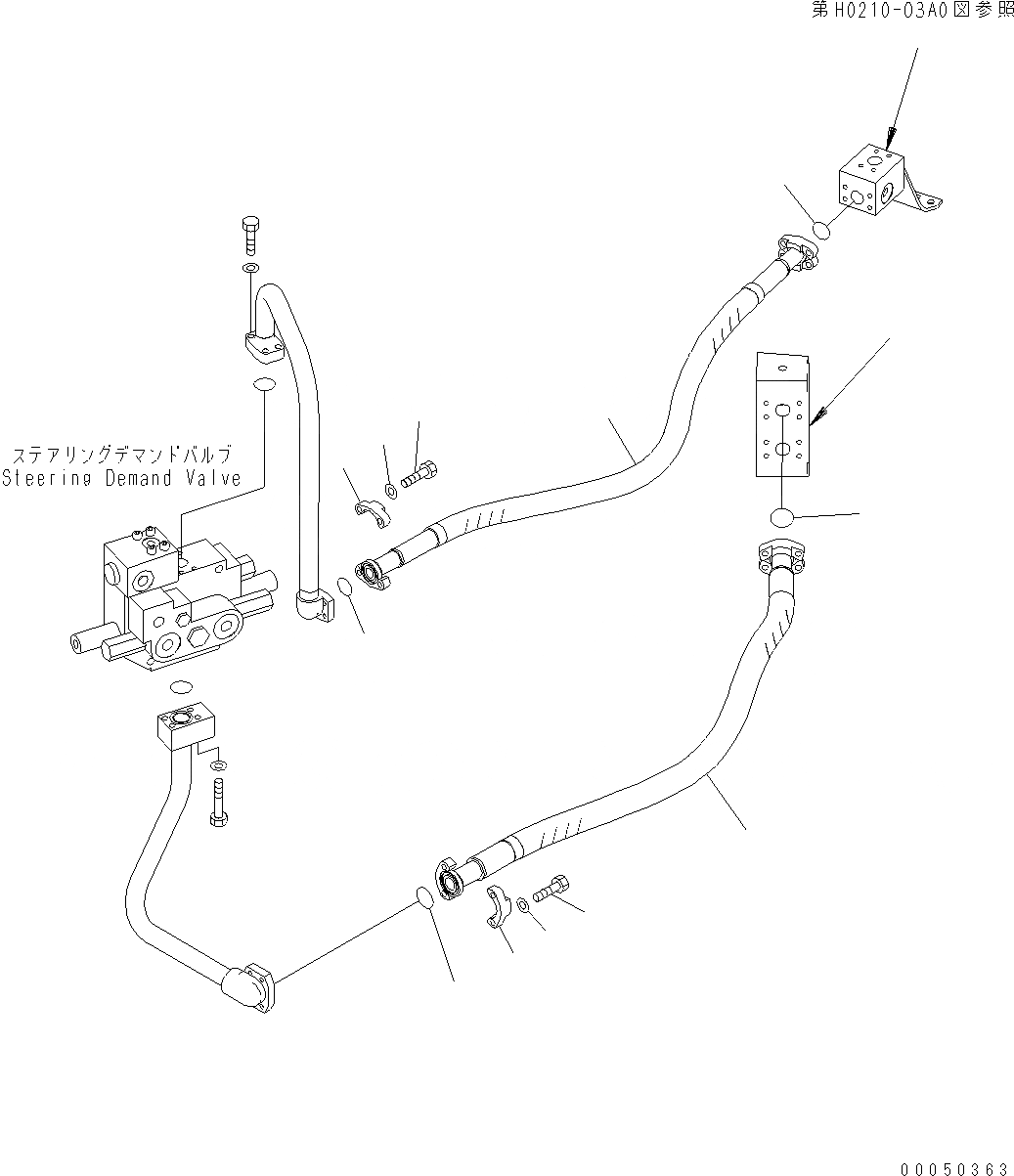

Схема запчастей Komatsu WA480-6 LC - ГИДРОЛИНИЯ (РУЛЕВ. УПРАВЛЕНИЕ ЛИНИЯ) H ГИДРАВЛИКА
1
2
3
5
4
2
7
6
7
8
10
9
\See Fig.H0210-03A0
\See Fig.H4200-09A0
\See Fig.H4200-09A1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

421-62-43330

HOSE, 1450MM

SN: H60470-UP

1шт.

2

07000-13032

O-RING

SN: H60470-UP

2шт.

3

07371-31049

FLANGE, SPLIT

SN: H60470-UP

4шт.

4

01252-71035

BOLT

SN: H60470-UP

8шт.

5

01643-51032

WASHER

SN: H60470-UP

8шт.

6

421-62-43340

HOSE, 1400MM

SN: H60470-UP

1шт.

7

07000-13038

O-RING

SN: H60470-UP

2шт.

8

07371-31255

FLANGE

SN: H60470-UP

4шт.

9

01252-71035

BOLT

SN: H60470-UP

8шт.

10

01643-51032

WASHER

SN: H60470-UP

8шт.

\See Fig.H0210-0

See Fig.H0210-03A0

HYDRAULIC PUMP (STEERING LINE)

-1шт.

\See Fig.H4200-0

See Fig.H4200-09A0

HYDRAULIC PIPING (RETURN LINE) (PPC)

-1шт.

\See Fig.H4200-0

See Fig.H4200-09A1

HYDRAULIC PIPING (RETURN LINE) (EPC)

-1шт.
