ЗАДН. МОСТ (ДИФФЕРЕНЦ.¤ /) (С САМОБЛОКИР. ДИФФЕРЕНЦ.)(№9-)

Запчасти Komatsu WA480-6 ЗАДН. МОСТ (ДИФФЕРЕНЦ.¤ /) (С САМОБЛОКИР. ДИФФЕРЕНЦ.)(№9-) СИЛОВАЯ ПЕРЕДАЧА

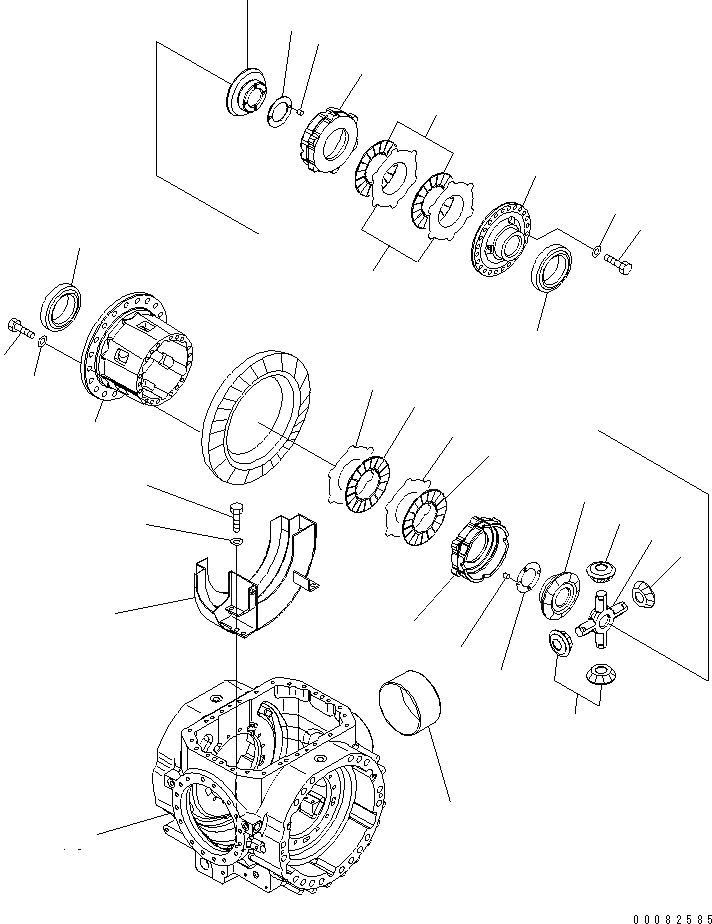

Схема запчастей Komatsu WA480-6 - ЗАДН. МОСТ (ДИФФЕРЕНЦ.¤ /) (С САМОБЛОКИР. ДИФФЕРЕНЦ.)(№9-) СИЛОВАЯ ПЕРЕДАЧА
1
2
3
3
4
5
6
6
7
8
8
8
9
9
10
10
10
11
11
11
12
12
13
14
15
15
16
17
18
19
20
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$1

421-23-30182

AXLE ASS'Y,REAR (LIMITED SLIP DEF.)

SN: 90001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F4500-51B0 TO F4500-57B0.

-1шт.

|$3

421-23-31030

DIFFERENTIAL ASS'Y,(LIMITED SLIP DEF.)

SN: 90001-UP

1шт.

|$$4

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F4500-53B0A TO F4500-55B0A

-1шт.

|$6

421-22-37700

DIFFERENTIAL ASS'Y

SN: 90001-UP

1шт.

1

421-22-37660

CASE

SN: 90001-UP

1шт.

2

421-22-37720

COVER

SN: 90001-UP

1шт.

3

175-21-12180

PIN

SN: 85001-UP

4шт.

4

01010-61240

BOLT

SN: 85001-UP

18шт.

5

01643-31232

WASHER

SN: 85001-UP

18шт.

6

421-22-37760

RING,PRESSURE

SN: 90001-UP

2шт.

7

421-22-37220

SHAFT

SN: 90001-UP

1шт.

8

421-22-37310

GEAR

SN: 85152-UP

4шт.

9

421-22-37320

GEAR

SN: 85001-UP

2шт.

10

421-22-37410

DISC

SN: 90001-UP

4шт.

11

421-22-37450

PLATE, 3.1MM

SN: 90001-UP

4шт.

11

421-22-37460

PLATE, 3.2MM

SN: 90001-UP

4шт.

12

421-22-37371

WASHER, 4.0MM

SN: 85001-UP

2шт.

12

421-22-37381

WASHER, 4.1MM

SN: 85001-UP

2шт.

13

01010-61645

BOLT

SN: 90001-UP

20шт.

14

01643-31645

WASHER

SN: 90001-UP

20шт.

15

421-22-11860

BEARING

SN: 90001-UP

2шт.

16

421-23-33821

HOUSING

SN: 90001-UP

1шт.

17

421-23-33170

SLEEVE

SN: 90001-UP

1шт.

18

421-22-31832

COVER,GEAR

SN: 90001-UP

1шт.

19

01010-61225

BOLT

SN: 90001-UP

4шт.

20

01643-31232

WASHER

SN: 90001-UP

4шт.
