ТРАНСМИССИЯ (ОНОСЯЩИЕСЯ К НЕЙ ЧАСТИ)(/) (С БЛОКИР.-UP)

Запчасти Komatsu WA480-6 ТРАНСМИССИЯ (ОНОСЯЩИЕСЯ К НЕЙ ЧАСТИ)(/) (С БЛОКИР.-UP) F ТРАНСМИССИЯ

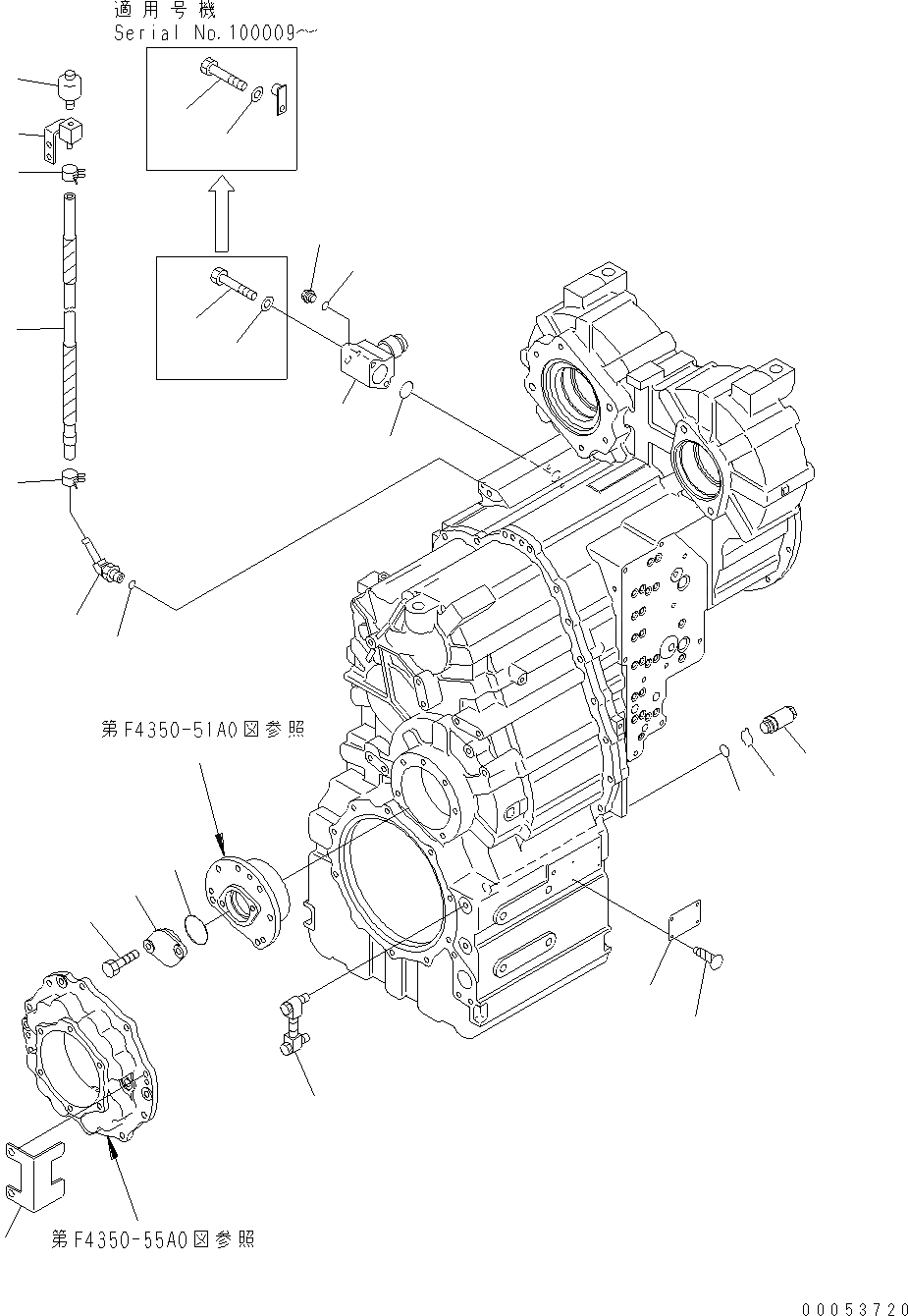

Схема запчастей Komatsu WA480-6 - ТРАНСМИССИЯ (ОНОСЯЩИЕСЯ К НЕЙ ЧАСТИ)(/) (С БЛОКИР.-UP) F ТРАНСМИССИЯ
16
14
12
13
15
6
3
5
4
5
1
2
19
20
18
20
22
23
17
21
10
11
8
9
7
\SEE FIG. F4350-51A2
\SEE FIG. F4350-55A2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$1

421-15-H1791

TRANSMISSION ASSEMBLY, WITH LOCK-UP

SN: H60381-H60469

1шт.

|$2

421-15-H1080

TRANSMISSION ASSEMBLY, WITH LOCK-UP

SN: H60051-H60380

1шт.

1

714-07-38130

ELBOW

SN: H60051-H60469

1шт.

2

07002-61023

O-RING

SN: H60051-H60469

1шт.

3

421-16-41210

BLOCK

SN: H60051-H60469

1шт.

4

421-16-41220

HOSE

SN: H60051-H60469

1шт.

5

11Y-09-11140

CLIP

SN: H60051-H60469

2шт.

6

07030-00252

BREATHER

SN: H60051-H60469

1шт.

7

419-15-18241

PLUG

SN: H60051-H60469

1шт.

8

07002-62434

O-RING

SN: H60051-H60469

1шт.

9

419-15-18251

RING, SNAP

SN: H60051-H60469

1шт.

10

0

PLATE, NAME

SN: H60051-H60469

1шт.

11

419-00-H1590

SCREW

SN: H60051-H60469

4шт.

12

714-13-11350

COVER

SN: H60051-H60469

1шт.

13

07000-72065

O-RING

SN: H60051-H60469

1шт.

14

01010-81225

BOLT

SN: H60051-H60469

2шт.

15

23S-15-18180

GAUGE

SN: H60051-H60469

1шт.

16

714-07-28550

COVER

SN: H60051-H60469

1шт.

17

714-07-38180

TUBE

SN: H60051-H60469

1шт.

18

01011-81000

BOLT

SN: H60051-H60469

1шт.

19

01011-81005

BOLT

SN: H60051-H60469

1шт.

20

01643-31032

WASHER

SN: H60051-H60469

2шт.

21

07000-73035

O-RING

SN: H60051-H60469

1шт.

22

708-8E-16150

PLUG

SN: H60051-H60469

1шт.

23

07002-61023

O-RING

SN: H60051-H60469

1шт.

\SEE FIG. F4350-

SEE FIG. F4350-51A2

-1шт.

\SEE FIG. F4350-

SEE FIG. F4350-55A2

-1шт.
