КАБИНА (/) (ДВЕРЬ) (УСИЛ. СПЕЦ-Я.)(№-)

Запчасти Komatsu WA500-1 КАБИНА (/) (ДВЕРЬ) (УСИЛ. СПЕЦ-Я.)(№-) РАМА И ЧАСТИ КОРПУСА

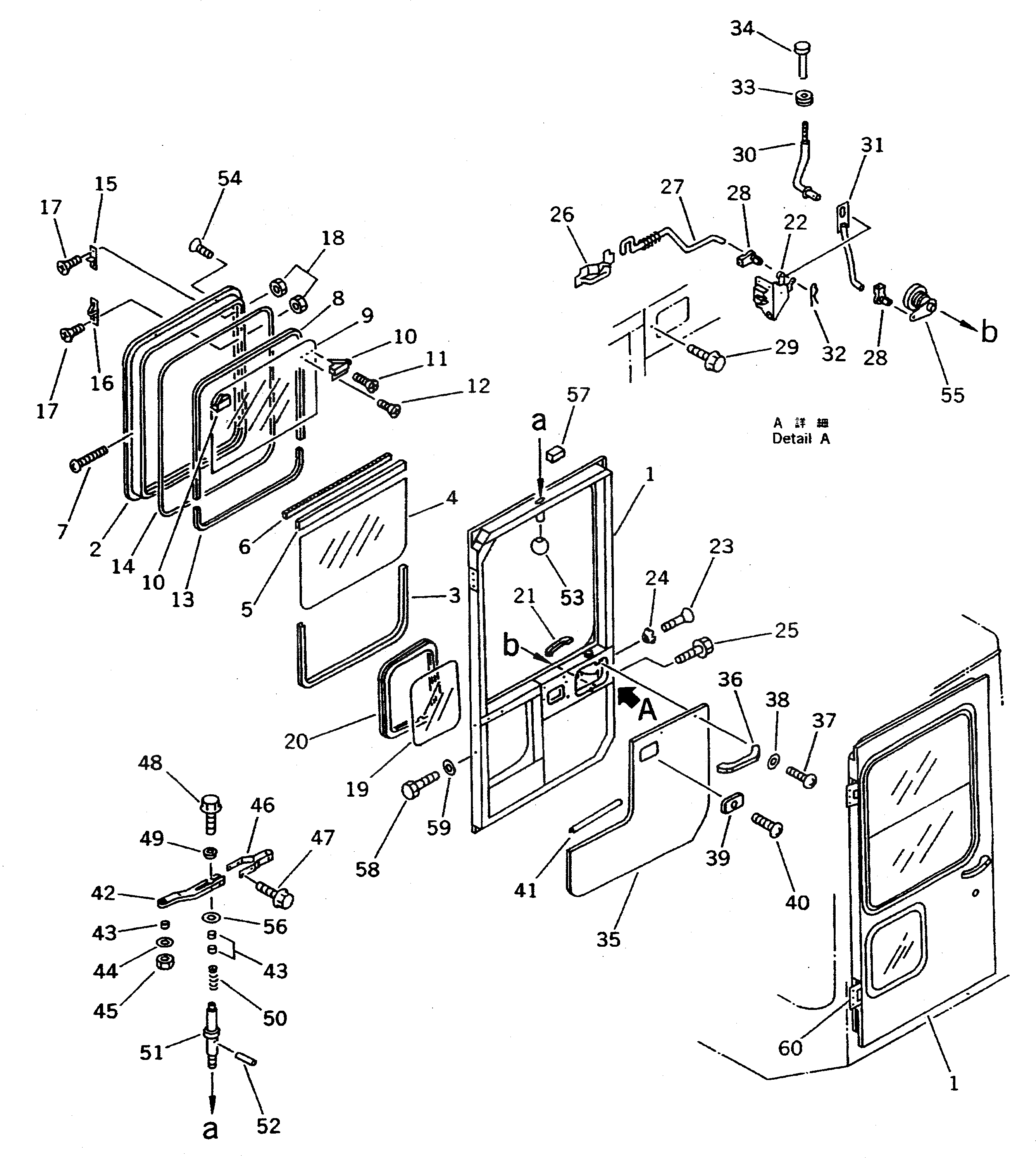

Схема запчастей Komatsu WA500-1 - КАБИНА (/) (ДВЕРЬ) (УСИЛ. СПЕЦ-Я.)(№-) РАМА И ЧАСТИ КОРПУСА
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|1

427-56-11050

OPERATOR'S CAB ASS'Y

SN: 20001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.5441 TO 5446.

-1шт.

1

427-56-11660

DOOR ASS'Y,L.H.

SN: 20001-UP

1шт.

|1

427-56-11670

DOOR ASS'Y,R.H.

SN: 20001-UP

1шт.

2

421-56-11521

SASH ASS'Y

SN: 20001-UP

1шт.

3

421-56-11940

STRIP,WEATHER

SN: 20001-UP

1шт.

4

421-56-11930

GLASS

SN: 20001-UP

1шт.

5

421-56-11920

FRAME,CENTER

SN: 20001-UP

1шт.

6

421-56-11910

STRIP,WEATHER

SN: 20001-UP

1шт.

7

425-54-16570

SCREW

SN: 20001-UP

2шт.

8

421-56-11880

STRIP,WEATHER

SN: 20001-UP

1шт.

9

421-56-11891

GLASS

SN: .-UP

1шт.

|9

421-56-11890

GLASS

SN: 20001-.

1шт.

10

425-54-16250

LOCK ASS'Y,L.H.

SN: 20001-UP

1шт.

|10

425-54-16260

LOCK ASS'Y,R.H.

SN: 20001-UP

1шт.

11

425-54-16270

SCREW

SN: 20001-UP

1шт.

12

425-54-16280

SCREW

SN: 20001-UP

2шт.

13

421-56-11950

RUBBER

SN: 20001-UP

1шт.

14

421-56-11870

SEAL

SN: 20001-UP

1шт.

15

421-56-11960

CATCH,(A)

SN: 20001-UP

2шт.

16

421-56-11970

CATCH,(B)

SN: 20001-UP

6шт.

17

01224-70412

SCREW

SN: 20001-UP

16шт.

18

01580-60403

NUT

SN: 20001-UP

16шт.

19

419-54-16631

GLASS

SN: 20001-UP

1шт.

20

421-56-11530

STRIP,WEATHER

SN: 20001-UP

1шт.

21

427-56-11810

HANDLE,OUTER

SN: 20001-UP

1шт.

22

421-56-11540

LOCK,L.H.

SN: 20001-UP

1шт.

|22

421-56-11720

LOCK,R.H.

SN: 20001-UP

1шт.

23

01224-40616

SCREW

SN: 20001-UP

1шт.

24

421-54-16440

WASHER

SN: 20001-UP

1шт.

25

01435-00612

BOLT

SN: 20001-UP

2шт.

26

421-56-11550

HANDLE,L.H.

SN: 20001-UP

1шт.

|26

421-56-11730

HANDLE,R.H.

SN: 20001-UP

1шт.

27

421-56-11570

ROD,L.H.

SN: 20001-UP

1шт.

|27

421-56-11750

ROD,R.H.

SN: 20001-UP

1шт.

28

421-56-11611

HOOK

SN: 20001-UP

2шт.

29

01435-00612

BOLT

SN: 20001-UP

2шт.

30

421-56-11581

ROD

SN: 20001-UP

1шт.

31

421-56-11591

ROD

SN: 20001-UP

1шт.

32

04052-10530

PIN,SNAP

SN: 20001-UP

1шт.

33

08037-01008

GROMMET

SN: 20001-UP

1шт.

34

419-54-16880

KNOB

SN: 20001-UP

1шт.

35

427-56-11860

COVER,L.H.

SN: 20001-UP

1шт.

|35

427-56-11870

COVER,R.H.

SN: 20001-UP

1шт.

|35

419-54-16730

CLIP

SN: 20001-UP

6шт.

36

427-56-11730

GRIP

SN: 20001-UP

1шт.

|36

427-56-11760

PLUG

SN: 20001-UP

1шт.

37

01220-40616

SCREW

SN: 20001-UP

2шт.

38

01641-20608

WASHER

SN: 20001-UP

2шт.

39

421-56-11560

COVER,L.H.

SN: 20001-UP

1шт.

|39

421-56-11740

COVER,R.H.

SN: 20001-UP

1шт.

40

421-56-11860

SCREW

SN: 20001-UP

1шт.

41

421-56-11820

FINISHER

SN: 20001-UP

1шт.

42

421-56-11663

PLATE

SN: .-UP

1шт.

|42

421-56-11662

PLATE

SN: 20001-.

1шт.

43

421-56-11652

BUSHING

SN: 20001-UP

3шт.

44

01643-31232

WASHER

SN: .-UP

1шт.

|44

01643-31032

WASHER

SN: 20001-.

1шт.

45

01596-01009

NUT

SN: 20001-UP

1шт.

46

421-56-11693

SPRING

SN: .-UP

1шт.

|46

421-56-11692

SPRING

SN: 20001-.

1шт.

47

01435-00610

BOLT

SN: 20001-UP

4шт.

48

01435-00616

BOLT

SN: 20001-UP

1шт.

49

419-925-1180

PLATE

SN: 20001-UP

1шт.

50

421-56-11640

SPRING

SN: 20001-UP

1шт.

51

421-56-11632

ROD

SN: 20001-UP

1шт.

52

421-56-11840

PIN

SN: 20001-UP

1шт.

53

09304-00835

KNOB

SN: 20001-UP

1шт.

54

01224-70512

SCREW

SN: 20001-UP

10шт.

55

427-56-11790

LOCK ASS'Y

SN: 20001-UP

1шт.

56

01643-31232

WASHER

SN: 20001-UP

1шт.

57

421-56-11681

CUSHION

SN: 20001-UP

1шт.

58

01010-80820

BOLT

SN: 20001-UP

4шт.

59

01643-30823

WASHER

SN: 20001-UP

4шт.

60

421-56-11791

HINGE

SN: 20001-UP

2шт.
