КОРПУС ТРАНСМИССИИ

Запчасти Komatsu WA500-1L КОРПУС ТРАНСМИССИИ ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ

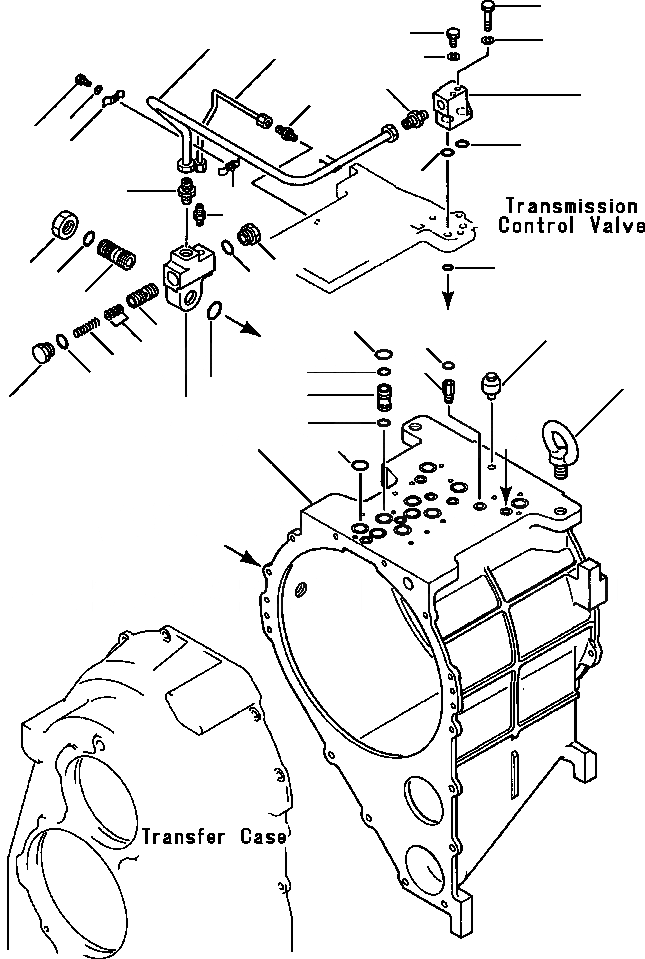

Схема запчастей Komatsu WA500-1L - КОРПУС ТРАНСМИССИИ ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ
23
25
19
26
25
20
21
27
31
30
22
28
22
20
29
27
13
7
18
16
15
5
10
32
6
11
12
33
4
8
17
2
13
9
3
5
1
14
24
14
A
A
B
B
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$0

425-15-00011

TRANSMISSION ASSEMBLY

1шт.

1

425-15-11110

CASE

1шт.

2

425-15-11310

SLEEVE

6шт.

3

07000-72021

O-RING, SLEEVE

6шт.

4

170-09-17130

O-RING, SLEEVE

6шт.

5

07000-73030

O-RING, VALVE SEAT

10шт.

6

07000-72018

O-RING, VALVE SEAT

6шт.

7

07000-72021

O-RING, VALVE SEAT

1шт.

8

04530-02438

BOLT

2шт.

9

425-15-14110

BODY

1шт.

10

425-15-14330

VALVE

1шт.

11

425-15-14240

SHIM, 0.5mm

10шт.

12

145-14-12790

SPRING

1шт.

13

425-15-14220

PLUG

2шт.

14

07002-03034

O-RING, PLUG

2шт.

15

425-15-14212

BOLT

1шт.

16

07000-73025

O-RING, VALVE

1шт.

17

07002-03634

O-RING, VALVE

1шт.

18

01583-03018

NUT

1шт.

19

425-15-14270

TUBE

1шт.

20

07213-51826

CONNECTOR

2шт.

21

425-15-14230

BLOCK

1шт.

22

07000-72021

O-RING, BLOCK

2шт.

23

01011-51020

BOLT

1шт.

24

01010-51055

BOLT

1шт.

25

01602-21030

WASHER

2шт.

26

425-15-14370

TUBE

1шт.

27

07238-10210

CONNECTOR

2шт.

28

425-15-14250

CLAMP

1шт.

29

425-15-14260

CLAMP

1шт.

30

01010-50616

BOLT

1шт.

31

01602-20619

WASHER

1шт.

32

07030-00252

BREATHER

1шт.

33

170-21-11190

ELBOW

1шт.

N/I

SERVICE KIT, TRANSMISSION (SEE PG 02-054)

-29шт.

|$37

-1шт.

|$36

F1 INCLUDED IN SERVICE KIT 425-15-05201.

-1шт.

|$38

-1шт.
