ЭЛЕКТРИКА (ОСНОВН. ЛИНИЯ - ДВИГАТЕЛЬ ОБСТАНОВКА) (/)

Запчасти Komatsu WA500-1L SUPPLEMENT ЭЛЕКТРИКА (ОСНОВН. ЛИНИЯ - ДВИГАТЕЛЬ ОБСТАНОВКА) (/) КОМПОНЕНТЫ ДВИГАТЕЛЯ & ЭЛЕКТРИКА

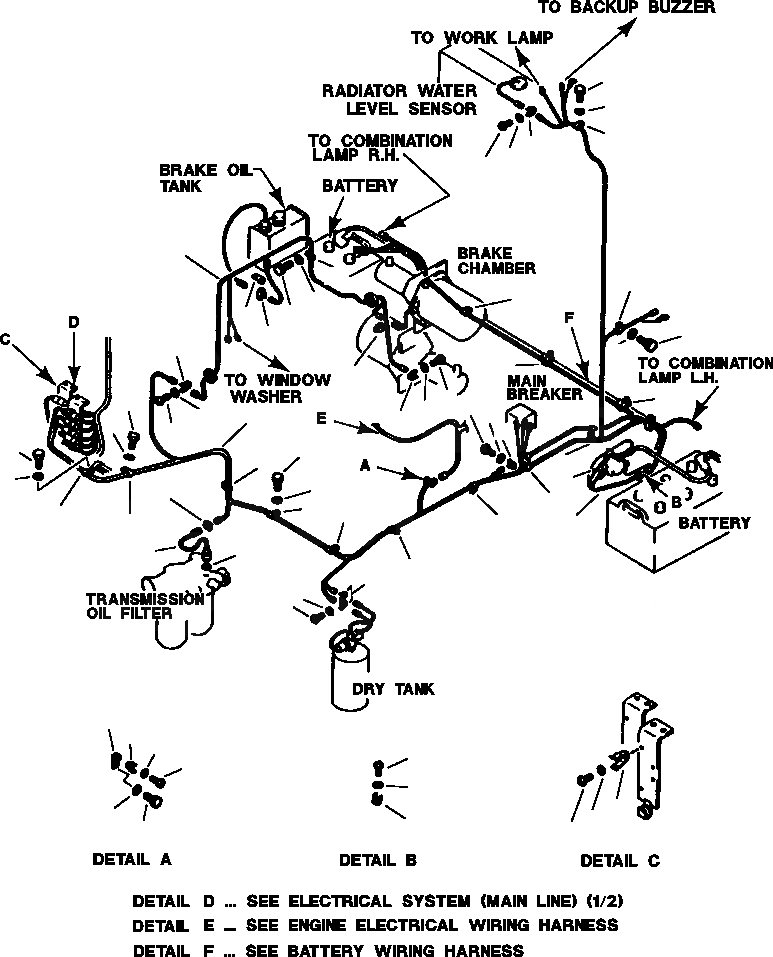

Схема запчастей Komatsu WA500-1L SUPPLEMENT - ЭЛЕКТРИКА (ОСНОВН. ЛИНИЯ - ДВИГАТЕЛЬ ОБСТАНОВКА) (/) КОМПОНЕНТЫ ДВИГАТЕЛЯ & ЭЛЕКТРИКА
20
21
15
10
14
13
6
16
25
16
19
21
20
7
20
10
12
21
19
10
19
13
23
13
14
14
1
14
10
13
10
24
20
18
17
25
21
5
10
17
18
18
22
4
22
17
2
3
18
10
14
13
7
11
14
13
13
14
26
10
9
28
8
27
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

425-06-12111

HARNESS, REAR FRAME

1шт.

1

425-06-12112

HARNESS, REAR FRAME

1шт.

|$2

425-06-12114

HARNESS, REAR FRAME

1шт.

2

7861-99-1930

SENSOR, OIL PRESSURE

1шт.

3

425-16-11230

WASHER

1шт.

4

419-06-12390

WIRE ASSEMBLY

1шт.

5

08038-00518

CAP

1шт.

6

425-06-12151

WIRE ASSEMBLY

1шт.

7

421-06-12670

BRACKET

2шт.

8

01010-51020

BOLT

1шт.

9

01643-31032

WASHER

1шт.

10

421-06-12910

CLIP

9шт.

11

421-06-12610

CLIP

1шт.

12

283-06-17120

CLIP

1шт.

13

01220-40608

SCREW

11шт.

14

01641-20608

WASHER

11шт.

15

08036-01414

CLIP

1шт.

16

08036-10814

CLIP

2шт.

17

08036-01814

CLIP

3шт.

18

08036-02514

CLIP

4шт.

19

424-06-12730

CLIP

8шт.

20

01010-51016

BOLT

8шт.

21

01643-31032

WASHER

1шт.

22

424-06-12760

CLIP

3шт.

23

01010-51035

BOLT

1шт.

24

01010-51020

BOLT

1шт.

25

01643-31032

WASHER

2шт.

26

421-06-12610

CLIP

1шт.

27

01220-20608

SCREW

1шт.

28

01641-20608

WASHER

1шт.

|$39

-1шт.

|$31

F1 - USED ON MACHINES S/N 10411 (A20001) - 10417 (A20007).

-1шт.

|$40

-1шт.

|$33

F2 - USED ON MACHINES S/N 10418 (A20008) - A20587.

-1шт.

|$41

-1шт.

|$35

F3- USED ON MACHINES S/N A20588 AND UP.

-1шт.

|$36

DETAIL D - SEE PAGE 01-004 (FIG. 1521).

-1шт.

|$37

DETAIL E - SEE PAGE 01-010 (FIG. 1531A).

-1шт.

|$38

DETAIL F - SEE PARTS BOOK PEPBA4250106 FIG. 1541.

-1шт.
