C-A РАДИАТОР КОНДИЦ. ВОЗДУХА КОНДЕНСАТОР

Запчасти Komatsu WA500-6 C-A РАДИАТОР КОНДИЦ. ВОЗДУХА КОНДЕНСАТОР СИСТЕМА ОХЛАЖДЕНИЯ

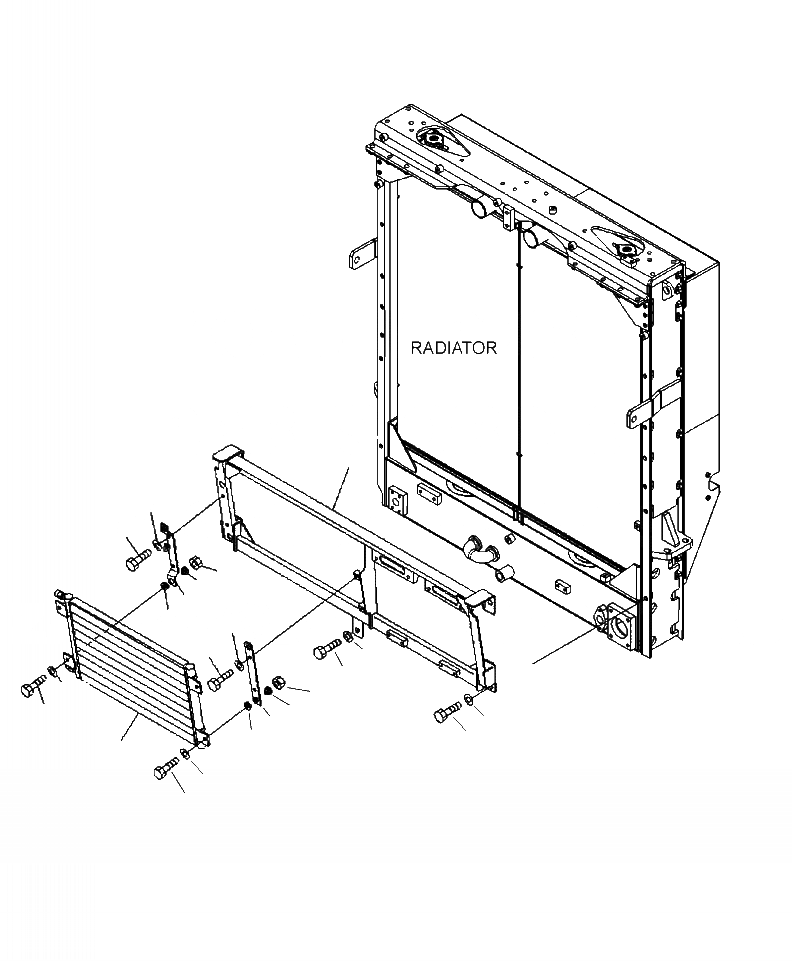

Схема запчастей Komatsu WA500-6 - C-A РАДИАТОР КОНДИЦ. ВОЗДУХА КОНДЕНСАТОР СИСТЕМА ОХЛАЖДЕНИЯ
1
9
8
17
15
7
16
12
11
5
4
14
17
15
13
10
3
16
2
6
14
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$0

RADIATOR (SEE FIG. C0100-01A0)

SN: A93001--UP

-1шт.

|$1

RADIATOR (SEE FIG. C0100-01A1)

SN: A93001--UP

-1шт.

1

425-03-37232

BRACKET

SN: A93001--UP

1шт.

2

01010-81230

BOLT

SN: A93001--UP

4шт.

3

01643-31232

WASHER

SN: A93001--UP

4шт.

4

01010-81225

BOLT

SN: A93001--UP

1шт.

5

01643-31232

WASHER

SN: A93001--UP

1шт.

6

56E-07-21133

CONDENSER ASSEMBLY

SN: A93001--UP

1шт.

7

425-03-37260

BRACKET

SN: A93001--UP

1шт.

8

01010-81025

BOLT

SN: A93001--UP

2шт.

9

01643-31032

WASHER

SN: A93001--UP

2шт.

10

425-03-37270

PLATE

SN: A93001--UP

1шт.

11

01010-81025

BOLT

SN: A93001--UP

2шт.

12

01643-31032

WASHER

SN: A93001--UP

2шт.

13

01010-80840

BOLT

SN: A93001--UP

4шт.

14

01643-30823

WASHER

SN: A93001--UP

4шт.

15

425-03-37280

CUSHION

SN: A93001--UP

4шт.

16

425-03-37290

CUSHION

SN: A93001--UP

4шт.

17

01580-10806

NUT

SN: A93001--UP

4шт.

|$19

19

-1шт.

|$20

F2 - RADIATOR WITH BRAKE COOLING SYSTEM.

20

-1шт.
