M-A ЛЕСТНИЦА БРЫЗГОВИКS

Запчасти Komatsu WA500-7 M-A ЛЕСТНИЦА БРЫЗГОВИКS ЧАСТИ КОРПУСА

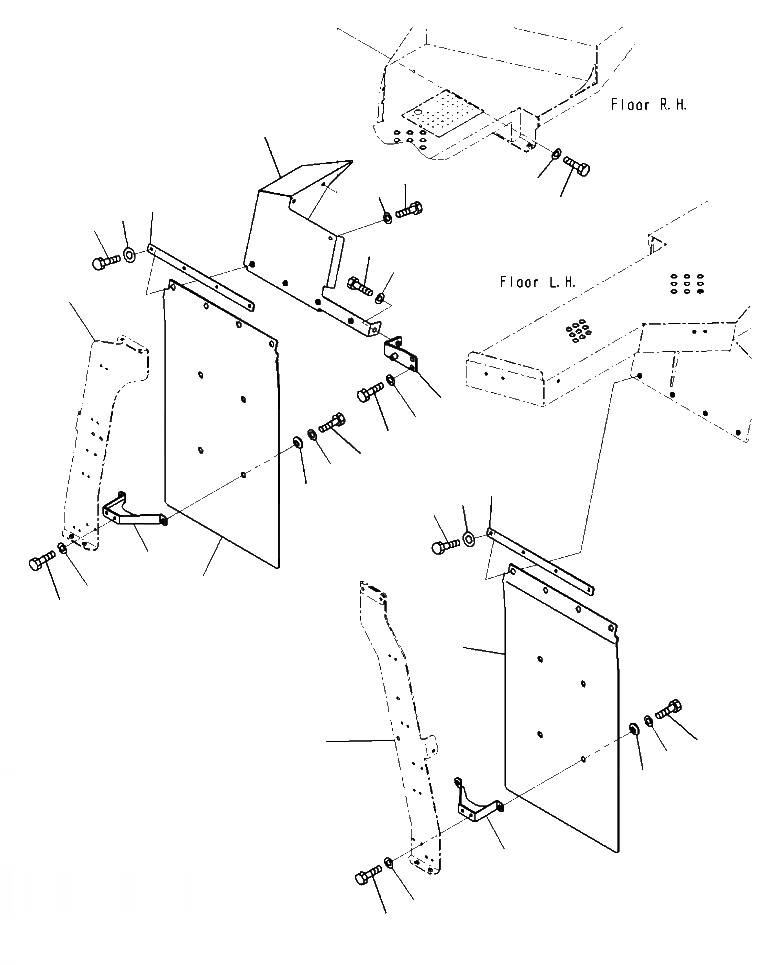

Схема запчастей Komatsu WA500-7 - M-A ЛЕСТНИЦА БРЫЗГОВИКS ЧАСТИ КОРПУСА
11
12
13
13
5
7
12
6
14
15
19
16
18
17
9
10
5
7
8
6
2
1
4
3
1
20
9
10
8
2
4
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

425-54-42170

SHEET

2шт.

2

425-54-42290

BRACKET

4шт.

3

01010-D1025

BOLT

8шт.

4

01643-71032

WASHER

8шт.

5

425-54-44240

PLATE

2шт.

6

01010-D1030

BOLT

8шт.

7

421-54-34550

WASHER

8шт.

8

423-54-44380

COLLAR

8шт.

9

01010-D1030

BOLT

8шт.

10

01643-71032

WASHER

8шт.

11

425-54-42190

BRACKET

1шт.

12

01010-D1225

BOLT

3шт.

13

01643-71232

WASHER

3шт.

14

01010-D1230

BOLT

1шт.

15

425-54-31350

WASHER

1шт.

16

425-54-43750

BRACKET

1шт.

17

01010-D1025

BOLT

2шт.

18

01643-71032

WASHER

2шт.

19

PLATE ( SEE FIG. M4310-02A0 )

SN: A94001-A94196-UP

-1шт.

19

PLATE ( SEE FIG. M4310-02A1 )

SN: A94197--UP

-1шт.

20

PLATE ( SEE FIG. M4310-01A0 )

SN: A94001-A94196-UP

-1шт.

20

PLATE ( SEE FIG. M4310-01A1 )

SN: A94197--UP

-1шт.
