КАБИНА (/) (ПЕРЕДН.)(№-8)

Запчасти Komatsu WA600-1 КАБИНА (/) (ПЕРЕДН.)(№-8) РАМА И ЧАСТИ КОРПУСА

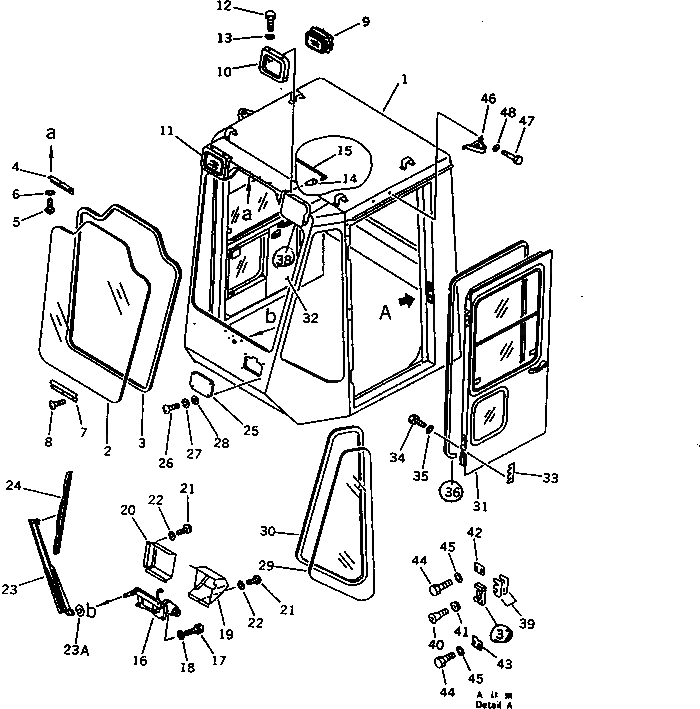

Схема запчастей Komatsu WA600-1 - КАБИНА (/) (ПЕРЕДН.)(№-8) РАМА И ЧАСТИ КОРПУСА
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|1

425-54-15023

OPERATOR'S CAB ASS'Y

SN: 10668-10864

1шт.

|1

425-54-15022

OPERATOR'S CAB ASS'Y

SN: ..-10667

1шт.

|1

542-54-15021

OPERATOR'S CAB ASS'Y

SN: 10001-..

1шт.

|$$4

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.5501 TO 5506.

-1шт.

1

0

CAB

SN: 10668-10864

1шт.

|1

0

CAB

SN: ..-10667

1шт.

|1

0

CAB

SN: 10001-..

1шт.

2

425-54-15122

GLASS

SN: 10001-10864

1шт.

3

425-54-15980

STRIP,WEATHER

SN: 10001-10864

1шт.

4

425-54-15841

PLATE

SN: .-..

1шт.

|4

0

PLATE

SN: 10001-.

1шт.

5

01220-40508

SCREW

SN: 10001-..

3шт.

6

01641-20508

WASHER

SN: 10001-..

3шт.

7

425-54-15870

PLATE

SN: 10001-..

1шт.

8

01370-00406

SCREW

SN: 10001-..

3шт.

9

421-06-13202

WORK LAMP ASS'Y

SN: 10001-10864

2шт.

|9

421-06-13120

CUSHION

SN: 10001-10864

8шт.

|9

22W-06-12170

BULB

SN: 10001-10864

2шт.

10

425-54-15881

COVER,L.H.

SN: .-10864

1шт.

|10

0

COVER,L.H.

SN: 10001-.

1шт.

11

425-54-15891

COVER,R.H.

SN: .-10864

1шт.

|11

0

COVER,R.H.

SN: 10001-.

1шт.

12

01010-50612

BOLT

SN: 10001-10864

6шт.

13

01643-30623

WASHER

SN: 10001-10864

6шт.

14

421-54-15430

NOZZLE,WASHER

SN: 10001-10864

1шт.

15

421-54-15440

HOSE,WASHER

SN: 10001-10864

1шт.

16

425-54-15430

MOTOR,WIPER

SN: 10001-10864

1шт.

17

01010-50616

BOLT

SN: 10001-10864

4шт.

18

01643-30623

WASHER

SN: 10001-10864

4шт.

19

425-54-15850

COVER,L.H.

SN: 10001-10864

1шт.

20

425-54-15860

COVER,R.H.

SN: 10001-10864

1шт.

21

01220-40512

SCREW

SN: 10001-10864

7шт.

22

01642-20508

WASHER

SN: 10001-10864

7шт.

23

426-54-15232

ARM,WIPER

SN: .-10864

1шт.

|23

0

ARM,WIPER

SN: 10001-.

1шт.

23A

01602-21030

WASHER,SPRING

SN: .-10864

1шт.

24

425-54-15250

BLADE,WIPER

SN: 10001-@

1шт.

|24

425-56-21220

RUBBER

SN: 10001-@

1шт.

25

425-54-15950

PLATE

SN: 10001-10864

1шт.

26

01220-40616

SCREW

SN: 10001-10864

4шт.

27

01602-20619

WASHER,SPRING

SN: 10001-10864

4шт.

28

01641-20608

WASHER

SN: 10001-10864

4шт.

29

425-54-15112

GLASS

SN: 10001-10864

2шт.

30

425-54-15990

STRIP,WEATHER

SN: 10001-10864

2шт.

31

425-54-16022

DOOR ASS'Y,L.H.

SN: ..-10864

1шт.

|31

0

DOOR ASS'Y,L.H.

SN: .-..

1шт.

|31

0

DOOR ASS'Y,L.H.

SN: 10001-.

1шт.

32

425-54-17022

DOOR ASS'Y,R.H.

SN: ..-10864

1шт.

|32

0

DOOR ASS'Y,R.H.

SN: .-..

1шт.

|32

0

DOOR ASS'Y,R.H.

SN: 10001-.

1шт.

33

423-54-15750

SHIM¤ 0.5MM

SN: ..-10864

16шт.

|33

423-54-15750

SHIM¤ 0.5MM

SN: 10001-..

4шт.

34

01010-50820

BOLT

SN: 10001-@

12шт.

35

01643-30823

WASHER

SN: 10001-@

12шт.

36

421-54-15730

SEAL,DOOR

SN: 10001-@

2шт.

37

421-54-15750

STRIKER,L.H.

SN: 10001-@

1шт.

38

421-54-15740

STRIKER,R.H.

SN: 10001-@

1шт.

39

419-54-15690

PLATE

SN: 10001-@

4шт.

40

01224-40820

SCREW

SN: 10001-@

4шт.

41

421-54-15760

WASHER

SN: 10001-@

4шт.

42

425-54-15680

PLATE

SN: 10001-@

2шт.

43

425-54-15690

PLATE

SN: 10001-@

2шт.

44

01010-50820

BOLT

SN: 10001-10864

8шт.

45

01643-30823

WASHER

SN: 10001-10864

8шт.

46

419-925-1140

PLATE,L.H.

SN: 10668-10864

1шт.

|46

419-56-11140

PLATE,R.H.

SN: 10668-10864

1шт.

47

01010-51025

BOLT

SN: 10668-10864

4шт.

48

01643-31032

WASHER

SN: 10668-10864

4шт.
