РАДИАТОР (ВНУТР. ЧАСТИ¤ /)(№-)

Запчасти Komatsu WA600-3 РАДИАТОР (ВНУТР. ЧАСТИ¤ /)(№-) СИСТЕМА ОХЛАЖДЕНИЯ

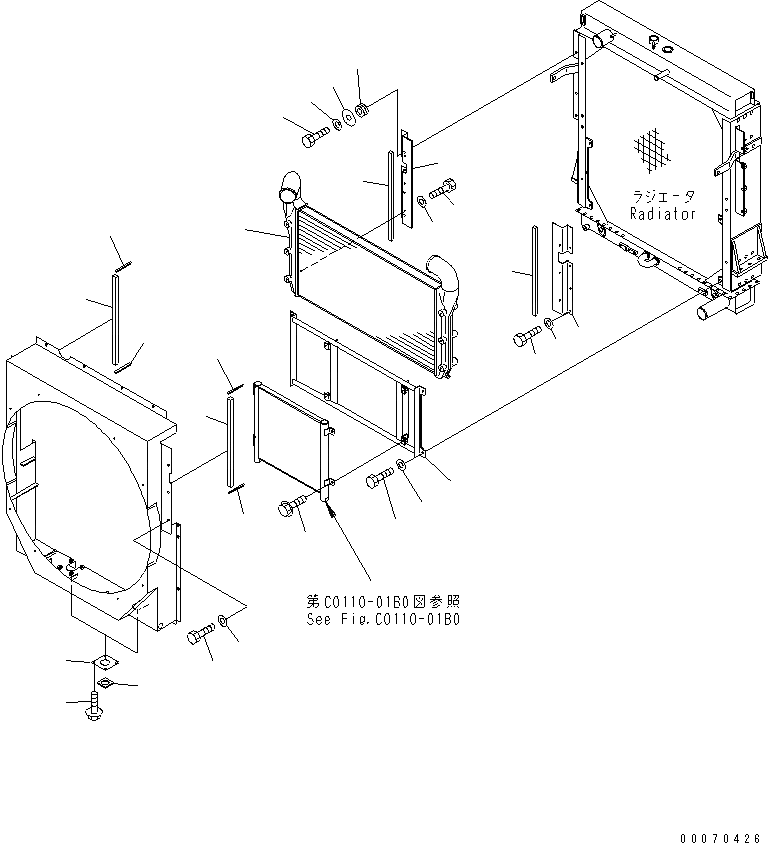

Схема запчастей Komatsu WA600-3 - РАДИАТОР (ВНУТР. ЧАСТИ¤ /)(№-) СИСТЕМА ОХЛАЖДЕНИЯ
1
2
3
4
5
6
7
8
9
10
11
11
11
11
12
12
12
12
13
14
14
15
16
17
18
19
20
20
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$12

426-03-21712

RADIATOR ASS'Y

SN: 52406-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.C0110-01B0 AND C0110-02B0.

-1шт.

1

426-03-21721

AFTER COOLER

SN: 52406-UP

1шт.

2

426-03-21650

PLATE

SN: 52406-UP

2шт.

3

01436-01020

BOLT

SN: 52406-UP

8шт.

4

426-03-21660

RUBBER

SN: 52406-UP

2шт.

5

01010-81225

BOLT

SN: 52406-UP

4шт.

6

01643-31232

WASHER

SN: 52406-UP

4шт.

7

426-03-21670

BRACKET,L.H.

SN: 52406-UP

1шт.

8

426-03-21680

BRACKET,R.H.

SN: 52406-UP

1шт.

9

01010-81235

BOLT

SN: 52406-UP

4шт.

10

01643-31232

WASHER

SN: 52406-UP

4шт.

11

426-03-21730

PACKING

SN: 52406-UP

4шт.

12

426-03-21740

PACKING

SN: 52406-UP

4шт.

13

426-03-21410

BRACKET

SN: 52406-UP

1шт.

14

01010-81225

BOLT

SN: 52406-UP

12шт.

15

01435-01020

BOLT

SN: 52406-UP

4шт.

16

01010-81235

BOLT

SN: 52406-UP

4шт.

17

426-03-21750

WASHER

SN: 52406-UP

4шт.

18

175-03-42140

RUBBER

SN: 52406-UP

8шт.

19

01643-31232

WASHER

SN: 52406-UP

4шт.

20

01643-31232

WASHER

SN: 52406-UP

12шт.
