КАБИНА (/9) (БАЧОК ОМЫВАТЕЛЯAND КРЮК WIRE)

Запчасти Komatsu WA70-1 КАБИНА (/9) (БАЧОК ОМЫВАТЕЛЯAND КРЮК WIRE) РАМА И ЧАСТИ КОРПУСА

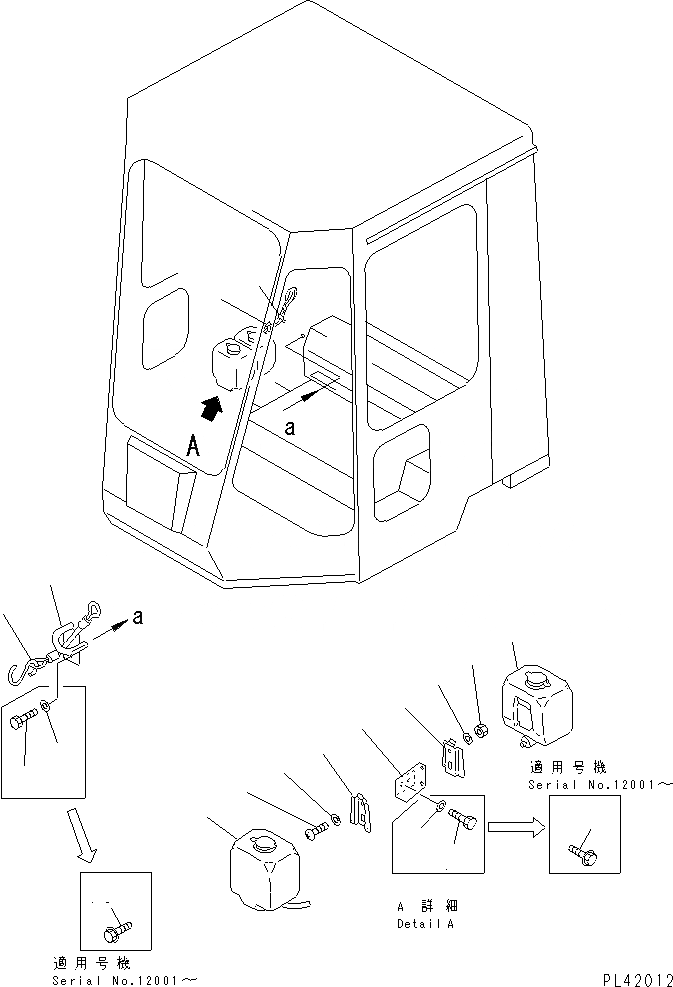

Схема запчастей Komatsu WA70-1 - КАБИНА (/9) (БАЧОК ОМЫВАТЕЛЯAND КРЮК WIRE) РАМА И ЧАСТИ КОРПУСА
1
1
2
2
3
4
5
6
6
7
7
8
9
10
11
12
13
13
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|1

415-54-15003

OPERATOR'S CAB ASS'Y

SN: 12001-UP

1шт.

|1

415-54-15002

OPERATOR'S CAB ASS'Y

SN: ..-11999

1шт.

|1

415-54-15001

OPERATOR'S CAB ASS'Y

SN: 10001-..

1шт.

|$$4

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.5431 TO 5439.

-1шт.

1

421-07-15160

TANK

SN: 10001-UP

2шт.

2

421-07-15170

BRACKET

SN: 10001-UP

2шт.

3

415-54-15280

PLATE

SN: 10001-UP

1шт.

4

01220-40616

SCREW

SN: 10001-UP

2шт.

5

01580-10605

NUT

SN: 10001-UP

2шт.

6

01642-20608

WASHER

SN: 10001-UP

4шт.

7

01435-00820

BOLT

SN: 12001-UP

2шт.

|7

01010-50820

BOLT

SN: 10001-11999

2шт.

8

01643-30823

WASHER

SN: 10001-11999

2шт.

9

421-54-15520

CLIP

SN: 10001-UP

3шт.

10

08034-20519

BAND

SN: .-UP

6шт.

|10

0

BAND

SN: 10001-.

6шт.

11

415-54-15441

HOOK,WIRE

SN: 12001-UP

1шт.

|11

415-54-15440

HOOK,WIRE

SN: 10001-11999

1шт.

12

415-54-15450

BRACKET

SN: 10001-UP

1шт.

13

01435-00814

BOLT

SN: 12001-UP

1шт.

|13

01010-50816

BOLT

SN: 10001-11999

1шт.

14

01643-30823

WASHER

SN: 10001-11999

1шт.
