КАБИНА (/9) (ПЕРЕДН. (/))

Запчасти Komatsu WA70-1-SN КАБИНА (/9) (ПЕРЕДН. (/)) СПЕЦ. APPLICATION ЧАСТИ

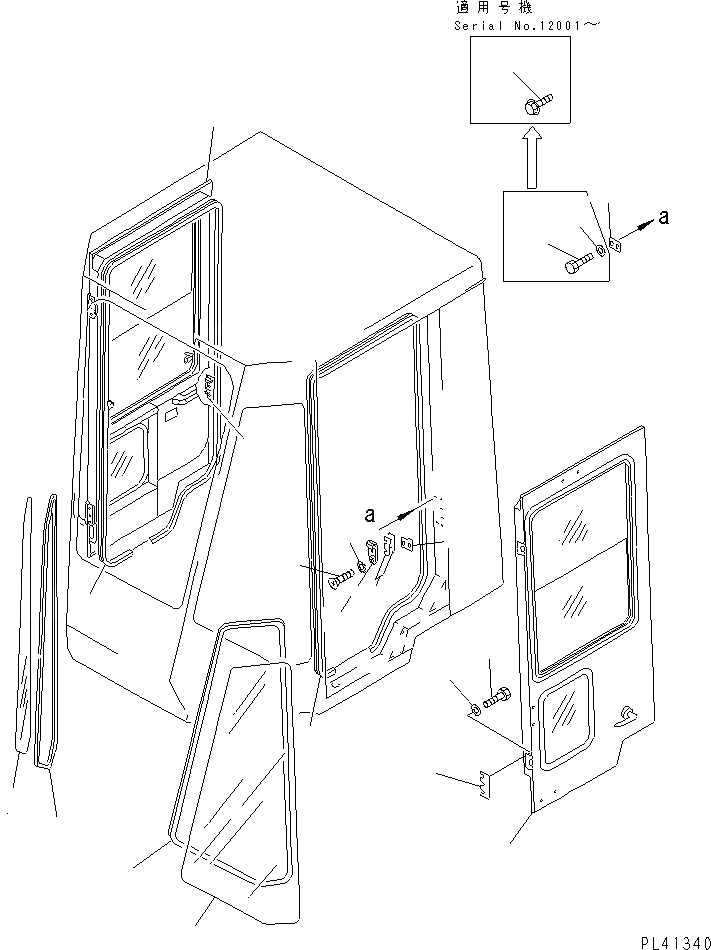

Схема запчастей Komatsu WA70-1-SN - КАБИНА (/9) (ПЕРЕДН. (/)) СПЕЦ. APPLICATION ЧАСТИ
1
1
2
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
16
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|1

415-924-1002

OPERATOR'S CAB ASS'Y

SN: 12001-UP

1шт.

|1

415-924-1001

OPERATOR'S CAB ASS'Y

SN: ..-11999

1шт.

|1

415-924-1000

OPERATOR'S CAB ASS'Y

SN: 10001-..

1шт.

|$$4

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.8041 TO 8049.

-1шт.

1

419-54-15641

GLASS

SN: 10001-UP

2шт.

2

419-54-15221

STRIP,WEATHER

SN: 10001-UP

2шт.

3

415-54-16004

DOOR ASS'Y

SN: 12001-UP

1шт.

|3

415-54-16003

DOOR ASS'Y,L.H.

SN: ...-11999

1шт.

|3

0

DOOR ASS'Y,L.H.

SN: .-...

1шт.

|3

0

DOOR ASS'Y,L.H.

SN: 10001-.

1шт.

4

415-54-17004

DOOR ASS'Y

SN: 12001-UP

1шт.

|4

415-54-17003

DOOR ASS'Y,R.H.

SN: ...-11999

1шт.

|4

0

DOOR ASS'Y,R.H.

SN: .-...

1шт.

|4

0

DOOR ASS'Y,R.H.

SN: 10001-.

1шт.

5

423-54-15750

SHIM¤ 0.5MM

SN: 10001-UP

16шт.

6

01010-80820

BOLT

SN: 10001-UP

12шт.

7

01643-30823

WASHER

SN: 10001-UP

12шт.

8

421-54-15730

SEAL,DOOR

SN: 10001-UP

2шт.

9

421-54-15750

STRIKER,L.H.

SN: 10001-UP

1шт.

10

421-54-15740

STRIKER,R.H.

SN: 10001-UP

1шт.

11

419-54-15690

PLATE

SN: 10001-UP

4шт.

12

01224-40820

SCREW

SN: 10001-UP

4шт.

13

421-54-15760

WASHER

SN: 10001-UP

4шт.

14

425-54-15680

PLATE

SN: 10001-UP

2шт.

15

425-54-15690

PLATE

SN: 10001-UP

2шт.

16

01435-00816

BOLT

SN: 12001-UP

8шт.

|16

01010-50820

BOLT

SN: 10001-11999

8шт.

17

01643-30823

WASHER

SN: 10001-11999

8шт.
