КАБИНА (7/9) (ДВЕРЬ (/))(№.-...)

Запчасти Komatsu WA70-1-SN КАБИНА (7/9) (ДВЕРЬ (/))(№.-...) СПЕЦ. APPLICATION ЧАСТИ

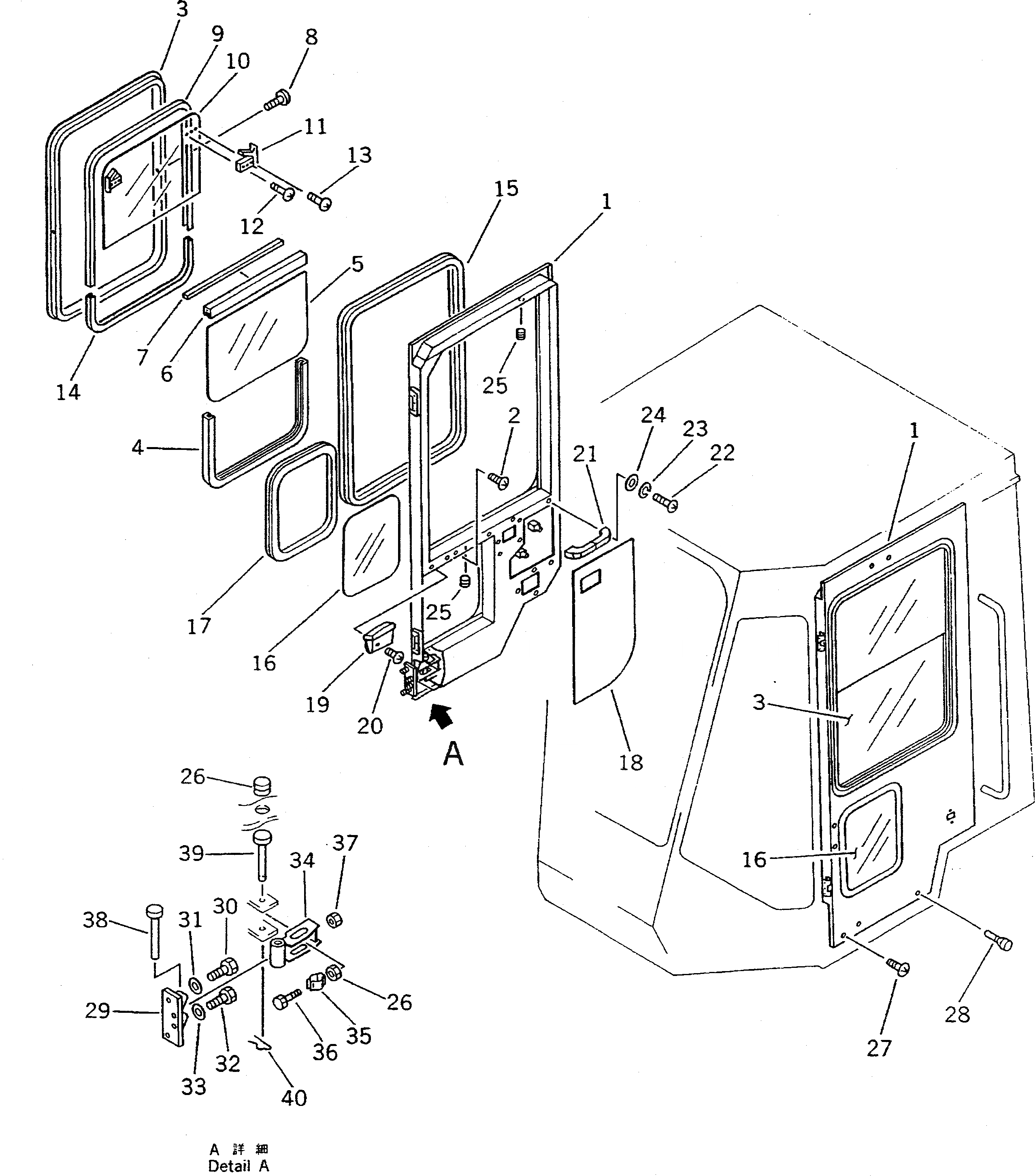

Схема запчастей Komatsu WA70-1-SN - КАБИНА (7/9) (ДВЕРЬ (/))(№.-...) СПЕЦ. APPLICATION ЧАСТИ
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|1

415-924-1001

OPERATOR'S CAB ASS'Y

SN: ..-11999

1шт.

|1

415-924-1000

OPERATOR'S CAB ASS'Y

SN: 10001-..

1шт.

|$$3

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.8041 TO 8049.

-1шт.

|1

415-54-16002

DOOR ASS'Y,L.H.

SN: .-...

1шт.

|1

415-54-17002

DOOR ASS'Y,R.H.

SN: .-...

1шт.

|$$6

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.8047A AND 8048.

-1шт.

1

0

DOOR,L.H.

SN: 10001-...

1шт.

|1

0

DOOR,R.H.

SN: 10001-...

1шт.

2

01220-40412

SCREW

SN: 10001-@

2шт.

3

419-54-16692

SASH ASS'Y

SN: .-@

1шт.

4

425-54-16540

STRIP,WEATHER

SN: .-@

1шт.

5

419-54-16420

GLASS

SN: .-@

1шт.

6

419-54-16430

FRAME,CENTER

SN: .-@

1шт.

7

425-54-16550

STRIP,WEATHER

SN: .-@

1шт.

8

425-54-16570

SCREW

SN: .-...

2шт.

9

425-54-16530

STRIP,WEATHER

SN: .-@

1шт.

10

419-54-16410

GLASS

SN: .-@

1шт.

11

425-54-16250

LOCK ASS'Y,L.H.

SN: 10001-@

1шт.

|11

425-54-16260

LOCK ASS'Y,R.H.

SN: 10001-@

1шт.

12

425-54-16270

SCREW

SN: .-@

1шт.

13

425-54-16280

SCREW

SN: .-@

2шт.

14

425-54-16520

RUBBER

SN: .-@

1шт.

15

425-54-16390

STRIP,WEATHER

SN: 10001-@

1шт.

16

419-54-16631

GLASS

SN: 10001-@

1шт.

17

425-54-16470

STRIP,WEATHER

SN: 10001-@

1шт.

18

415-54-16122

PAD,L.H.

SN: ...-@

1шт.

|18

0

PAD,L.H.

SN: 10001-...

1шт.

|18

415-54-17122

PAD,R.H.

SN: ...-@

1шт.

|18

0

PAD,R.H.

SN: 10001-...

1шт.

|18

419-54-16730

CLIP

SN: 10001-@

4шт.

19

425-54-17410

ASHTRAY,(FOR R.H.)

SN: 10001-@

1шт.

20

01224-40412

SCREW

SN: 10001-@

2шт.

21

421-54-16480

HANDLE

SN: 10001-...

1шт.

22

01220-40625

SCREW

SN: 10001-@

2шт.

23

01602-20619

WASHER,SPRING

SN: 10001-11999

2шт.

24

01641-20608

WASHER

SN: 10001-@

2шт.

25

09415-00506

CAP

SN: 10001-11999

2шт.

26

09415-01008

CAP

SN: 10001-@

1шт.

27

01220-40810

SCREW,(FOR SHIPPING)

SN: 10001-@

6шт.

28

415-54-12680

CUSHION

SN: 10001-@

2шт.

29

419-54-17380

BRACKET

SN: 10001-@

1шт.

30

01010-50820

BOLT

SN: 10001-...

2шт.

31

01643-30823

WASHER

SN: 10001-...

2шт.

32

01010-50620

BOLT

SN: 10001-...

2шт.

33

01643-30623

WASHER

SN: 10001-...

2шт.

34

417-54-17121

LEVER

SN: 10001-@

1шт.

35

419-56-11170

SPRING

SN: 10001-@

1шт.

36

01016-20415

BOLT

SN: 10001-@

2шт.

37

01580-60403

NUT

SN: 10001-@

4шт.

38

419-54-17360

PIN

SN: 10001-@

1шт.

39

419-54-17350

PIN

SN: 10001-@

1шт.

40

04052-01038

PIN,SNAP

SN: 10001-@

1шт.
