КАБИНА (/) (ЭЛЕКТРИКА)

Запчасти Komatsu WA700-1 КАБИНА (/) (ЭЛЕКТРИКА) РАМА И ЧАСТИ КОРПУСА

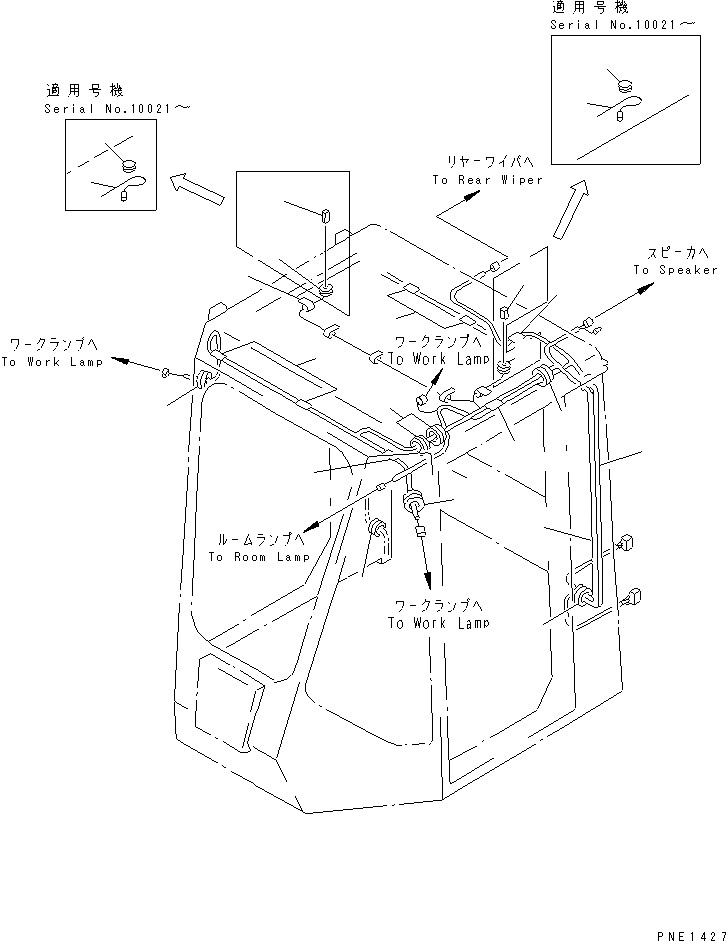

Схема запчастей Komatsu WA700-1 - КАБИНА (/) (ЭЛЕКТРИКА) РАМА И ЧАСТИ КОРПУСА
1
2
2
2
3
4
4
5
5
6
6
6
6
6
7
8
8
8
8
9
9
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|1

428-56-11102

OPERATOR'S CAB ASS'Y

SN: 10001-UP

1шт.

|1

427-T39-1140

OPERATOR'S CAB ASS'Y,(F/JOY STICK STR.¤ CAR STEREO)

SN: 10001-UP

1шт.

|$$3

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.5431 TO 5436.

-1шт.

1

428-56-11221

WIRE ASS'Y,FRONT

SN: 10001-UP

1шт.

2

421-56-11231

WIRE ASS'Y,REAR

SN: 10001-UP

1шт.

3

08037-03614

GROMMET

SN: 10001-UP

1шт.

4

08037-02512

GROMMET

SN: 10001-UP

3шт.

5

423-975-1140

CAP

SN: 10001-UP

2шт.

6

421-54-15520

CLIP

SN: 10001-UP

7шт.

7

08037-01610

GROMMET

SN: 10001-UP

1шт.

8

09415-01008

CAP

SN: 10021-UP

2шт.

|8

423-975-1140

CAP

SN: 10001-10020

2шт.

9

08027-10260

CONNECTOR

SN: 10001-UP

2шт.

10

421-54-15520

CLIP

SN: 10021-UP

3шт.

|10

421-54-15520

CLIP

SN: 10001-10020

5шт.
