ПЕРЕДН. КОНЕЧНАЯ ПЕРЕДАЧА

Запчасти Komatsu WA700-1L ПЕРЕДН. КОНЕЧНАЯ ПЕРЕДАЧА ВЕДУЩ. ВАЛ

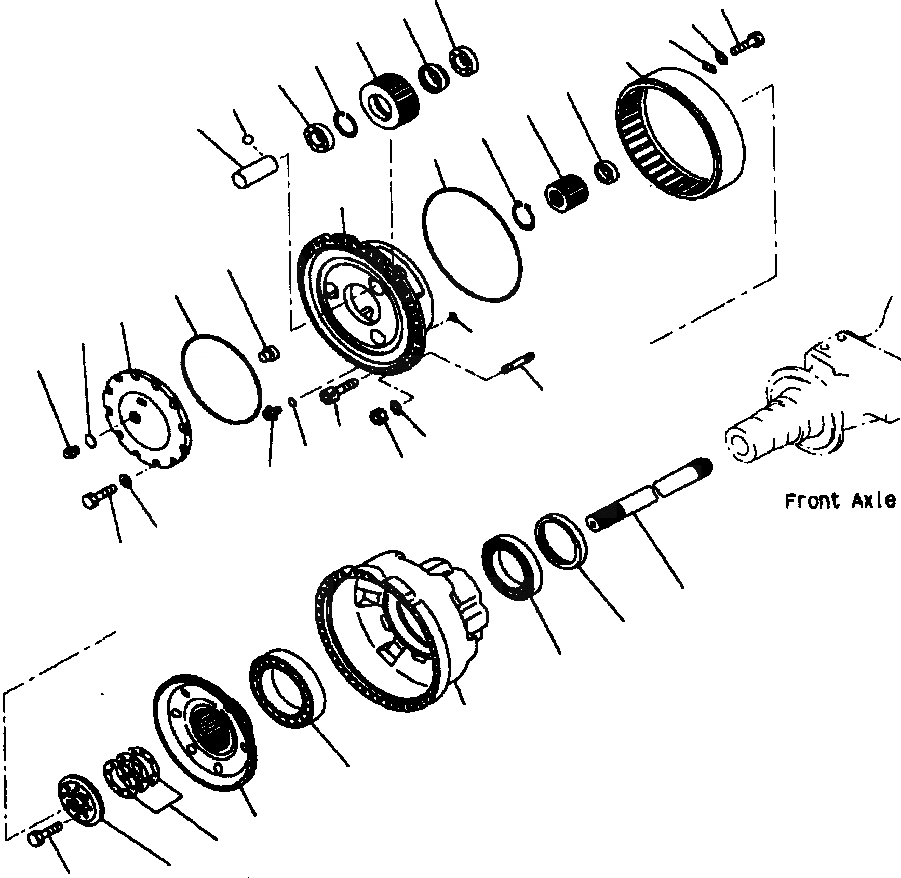

Схема запчастей Komatsu WA700-1L - ПЕРЕДН. КОНЕЧНАЯ ПЕРЕДАЧА ВЕДУЩ. ВАЛ
19
12
20
13
11
18
21
10
19
14
23
15
16
22
24
17
27
33
26
29
32
28
36
25
38
31
37
30
35
34
1
4
3
2
5
6
8
7
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$0

428-22-10004

FRONT AXLE ASS'Y

1шт.

|$$2

-1шт.

|$2

THIS ASSEMBLY CONSISTS OF ALL PARTS

-1шт.

|$3

SHOWN IN FIGS. 3101 TO 3147.

-1шт.

|$4

428-22-12002

FINAL DRIVE ASS'Y

1шт.

1

428-22-12412

SHAFT, FRONT, L.H. (LONG)

1шт.

|$6

428-22-12442

SHAFT, FRONT, R.H. (SHORT)

1шт.

2

428-22-12710

HUB

2шт.

3

428-22-12840

BEARING

2шт.

4

428-22-12130

RETAINER

2шт.

5

428-22-12870

BEARING

2шт.

6

428-22-12330

HUB

2шт.

7

428-22-12210

RETAINER

2шт.

8

428-22-12260

SHIM, 0.05MM

4шт.

|$14

428-22-12250

SHIM, 0.2MM

4шт.

|$15

428-22-12240

SHIM, 0.5MM

2шт.

|$16

428-22-12230

SHIM, 1.0MM

4шт.

9

01010-62080

BOLT

16шт.

10

428-22-12541

GEAR

2шт.

11

428-22-12360

PLATE

12шт.

12

01010-61025

BOLT

24шт.

13

01643-31032

WASHER

24шт.

14

428-22-12430

SPACER

2шт.

15

428-22-12421

GEAR

2шт.

16

04064-08530

RING, SNAP

2шт.

|$25

428-22-12101

CARRIER ASS'Y

2шт.

17

428-22-12641

CARRIER

1шт.

18

428-22-12581

GEAR

3шт.

19

428-22-12810

BEARING

6шт.

20

428-22-12650

SPACER

3шт.

21

428-22-12910

RING, SNAP

3шт.

22

428-22-12550

SHAFT

3шт.

23

04260-01905

BALL

3шт.

24

287-33-11160

O-RING - (K7)

2шт.

25

01252-31230

BOLT

6шт.

26

428-22-12631

COVER

2шт.

27

425-22-12630

BUTTON

2шт.

28

566-16-11351

PLUG

2шт.

29

07002-13634

O-RING - (K7)

2шт.

30

07044-12412

PLUG

2шт.

31

07002-12434

O-RING - (K7)

2шт.

32

07000-13028

O-RING - (K7)

2шт.

33

07000-15500

O-RING - (K7)

2шт.

34

01010-61235

BOLT

24шт.

35

01643-31232

WASHER

24шт.

36

01144-62495

STUD

88шт.

37

426-22-12931

NUT

88шт.

38

01643-32460

WASHER

88шт.
