КАБИНА (ДВЕРЬ ЭЛЕМЕНТЫ КРЕПЛЕНИЯ¤ ЛЕВ.) (СНЕГОУБОРОЧН. СПЕЦ-Я./ CONSTRUCTION MINISTRY)(№-)

Запчасти Komatsu WA80-3-CB КАБИНА (ДВЕРЬ ЭЛЕМЕНТЫ КРЕПЛЕНИЯ¤ ЛЕВ.) (СНЕГОУБОРОЧН. СПЕЦ-Я./ CONSTRUCTION MINISTRY)(№-) OPERATIORS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ

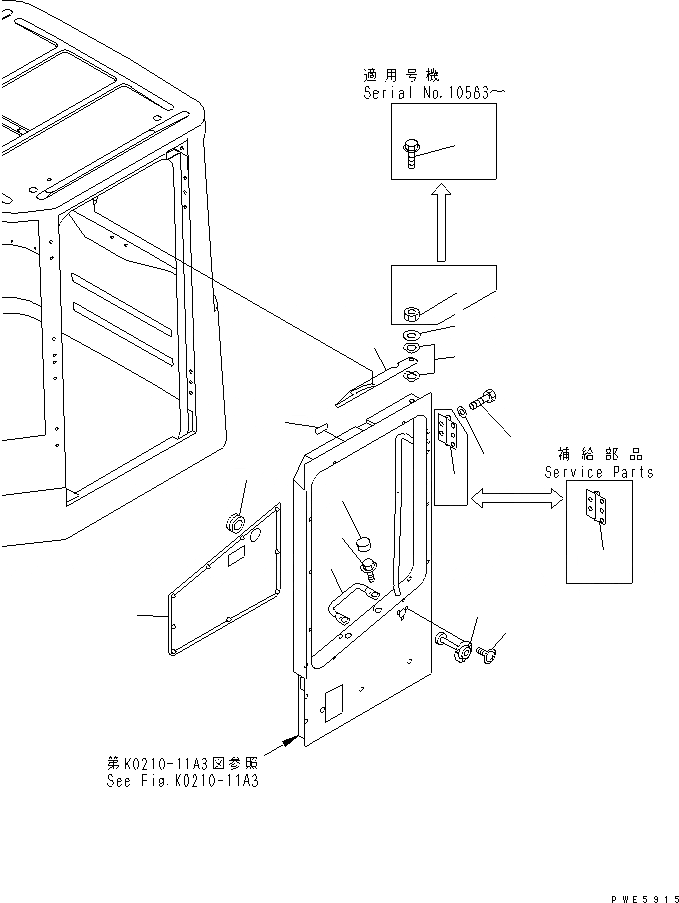

Схема запчастей Komatsu WA80-3-CB - КАБИНА (ДВЕРЬ ЭЛЕМЕНТЫ КРЕПЛЕНИЯ¤ ЛЕВ.) (СНЕГОУБОРОЧН. СПЕЦ-Я./ CONSTRUCTION MINISTRY)(№-) OPERATIORS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|1

415-56-21201

CAB ASS'Y

SN: 10685-11000

1шт.

|1

415-56-21200

CAB ASS'Y

SN: 10001-10684

1шт.

|$$3

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.K0210-01A3 TO K0210-17A3.

-1шт.

|1

417-56-21202

DOOR ASS'Y,L.H.

SN: 10685-11000

1шт.

|1

0

DOOR ASS'Y,L.H.

SN: 10001-10684

1шт.

|$$6

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.K0210-11A3 TO K0210-13A3.

-1шт.

1

417-56-21430

CATCH

SN: 10001-11000

1шт.

2

01023-60520

SCREW

SN: 10001-11000

3шт.

3

08037-05016

GROMMET

SN: 10001-11000

1шт.

4

417-56-21590

GRIP

SN: 10001-11000

1шт.

5

01435-01025

BOLT

SN: 10001-11000

2шт.

6

363-54-31450

CAP

SN: 10001-11000

2шт.

7

417-56-21220

COVER,L.H.

SN: 10001-11000

1шт.

|7

419-54-16730

CLIP,TRIM

SN: 10001-11000

9шт.

8

417-56-21710

HINGE

SN: 10001-11000

2шт.

9

01010-80825

BOLT

SN: 10001-11000

4шт.

10

01643-30823

WASHER

SN: 10001-11000

4шт.

11

417-56-21260

PLATE

SN: 10001-11000

1шт.

12

417-56-21270

WASHER,WAVE

SN: 10001-11000

2шт.

13

427-W93-1770

WASHER

SN: 10001-11000

1шт.

14

01435-00612

BOLT

SN: 10583-11000

1шт.

|14

01596-00606

NUT

SN: 10001-10582

1шт.

15

417-56-21370

SHEET

SN: 10001-11000

1шт.

|$$24

SERVICE PARTS

-1шт.

16

417-56-21720

HINGE

SN: 10001-11000

2шт.
