КАБИНА (/) (ПЕРЕДН.)(№-)

Запчасти Komatsu WA800-1-A КАБИНА (/) (ПЕРЕДН.)(№-) РАМА И ЧАСТИ КОРПУСА

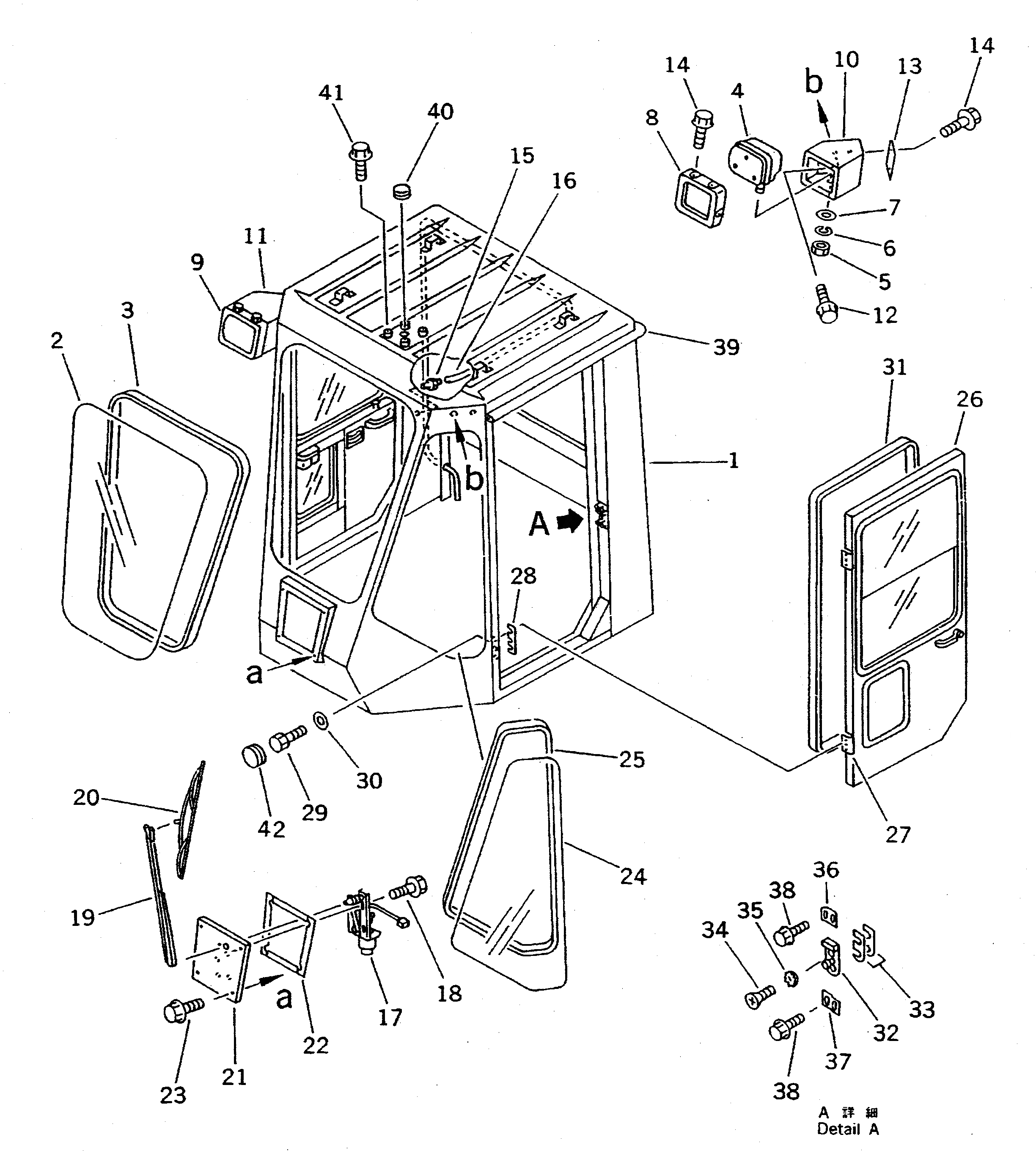

Схема запчастей Komatsu WA800-1-A - КАБИНА (/) (ПЕРЕДН.)(№-) РАМА И ЧАСТИ КОРПУСА
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|1

427-56-11050

OPERATOR'S CAB ASS'Y

SN: 10501-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.5431A TO 5436A.

-1шт.

1

0

CAB

SN: 10501-UP

1шт.

2

421-56-11110

GLASS

SN: 10501-UP

1шт.

3

421-56-11120

STRIP,WEATHER

SN: 10501-UP

1шт.

4

22W-06-12381

LAMP ASS'Y

SN: 10501-UP

2шт.

|4

22W-06-12170

BULB

SN: 10001-UP

1шт.

5

01582-11411

NUT

SN: 10501-UP

2шт.

6

01602-21442

WASHER,SPRING

SN: 10501-UP

2шт.

7

01643-31445

WASHER

SN: 10501-UP

2шт.

8

425-54-15881

COVER,L.H.

SN: 10001-UP

1шт.

9

425-54-15891

COVER,R.H.

SN: 10001-UP

1шт.

10

419-56-11310

BOX,L.H.

SN: 10501-UP

1шт.

11

419-56-11320

BOX,R.H.

SN: 10501-UP

1шт.

12

01435-01220

BOLT

SN: 10501-UP

4шт.

13

419-56-11330

PLATE

SN: 10501-UP

2шт.

14

01435-00612

BOLT

SN: 10501-UP

10шт.

15

421-54-15430

NOZZLE

SN: 10001-UP

1шт.

16

421-54-15440

HOSE

SN: 10001-UP

1шт.

17

419-54-15881

MOTOR,WIPER

SN: 10501-UP

1шт.

|17

01582-11008

NUT

SN: 10501-UP

1шт.

18

01435-00612

BOLT

SN: 10501-UP

4шт.

19

426-54-15233

ARM,WIPER

SN: 10501-UP

1шт.

20

425-54-15250

BLADE,WIPER

SN: 10001-UP

1шт.

|20

425-56-21220

RUBBER

SN: 10001-UP

1шт.

21

421-56-11171

COVER,MOTOR

SN: 10501-UP

1шт.

22

421-56-11181

SEAT

SN: 10501-UP

1шт.

23

01435-00820

BOLT

SN: 10501-UP

4шт.

24

421-56-11131

GLASS

SN: 10501-UP

2шт.

25

421-56-11140

STRIP,WEATHER

SN: 10501-UP

2шт.

26

427-56-11660

DOOR ASS'Y,L.H.

SN: 10501-UP

1шт.

|26

427-56-11670

DOOR ASS'Y,R.H.

SN: 10501-UP

1шт.

27

421-56-11791

HINGE

SN: 10501-UP

4шт.

28

421-56-11830

SHIM¤ 0.5MM

SN: 10501-UP

8шт.

29

01010-80820

BOLT

SN: 10001-UP

12шт.

30

01643-30823

WASHER

SN: 10001-UP

12шт.

31

421-54-15730

SEAL,DOOR

SN: 10001-UP

2шт.

32

421-54-15740

STRIKER,L.H.

SN: 10001-UP

1шт.

|32

421-54-15750

STRIKER,R.H.

SN: 10001-UP

1шт.

33

419-54-15690

PLATE

SN: 10001-UP

4шт.

34

01224-40820

SCREW

SN: 10001-UP

4шт.

35

421-54-15760

WASHER

SN: 10001-UP

4шт.

36

425-54-15680

PLATE

SN: 10001-UP

2шт.

37

425-54-15690

PLATE

SN: 10001-UP

2шт.

38

01435-00816

BOLT

SN: 10501-UP

8шт.

39

421-56-11361

SEAL,RUBBER

SN: 10501-UP

1шт.

40

09415-01008

CAP

SN: 10501-UP

1шт.

41

01435-00812

BOLT

SN: 10501-UP

4шт.

42

427-56-11930

CAP

SN: 10501-UP

12шт.
