КАБИНА (/) (ДВЕРЬ)(№-99)

Запчасти Komatsu WA800-1 КАБИНА (/) (ДВЕРЬ)(№-99) РАМА И ЧАСТИ КОРПУСА

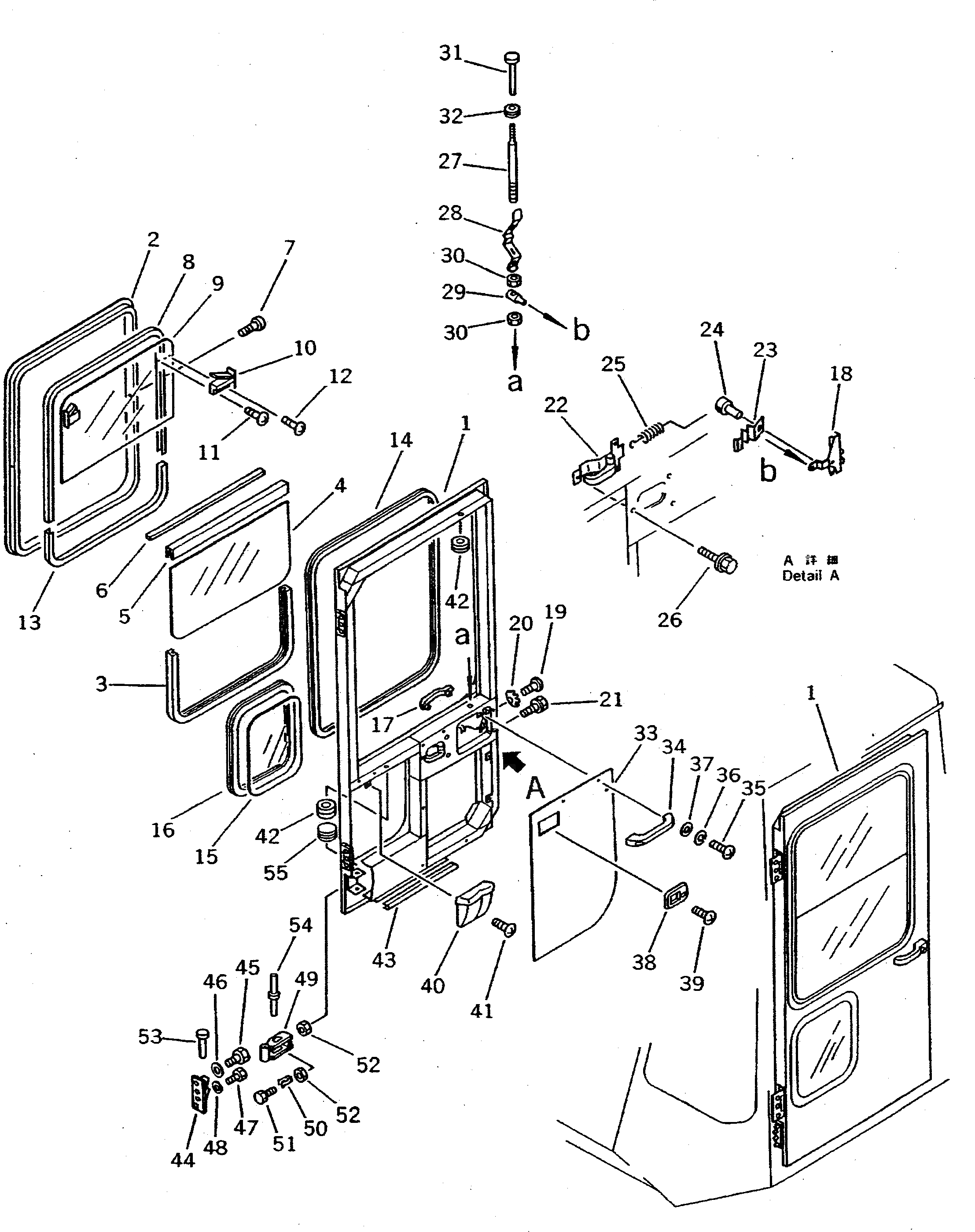

Схема запчастей Komatsu WA800-1 - КАБИНА (/) (ДВЕРЬ)(№-99) РАМА И ЧАСТИ КОРПУСА
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$0

426-54-15001

OPERATOR'S CAB ASS'Y

SN: 10001-10499

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.5441 TO 5446.

-1шт.

|$2

425-54-16022

DOOR ASS'Y,L.H.

SN: 10001-10499

1шт.

|$3

425-54-17022

DOOR ASS'Y,R.H.

SN: 10001-10499

1шт.

1

0

DOOR,L.H.

SN: 10001-10499

1шт.

1

0

DOOR,R.H.

SN: 10001-10499

1шт.

2

425-54-16222

SASH ASS'Y

SN: 10001-10499

1шт.

3

425-54-16540

STRIP,WEATHER

SN: 10001-10499

1шт.

4

425-54-16240

GLASS

SN: 10001-10499

1шт.

5

425-54-16560

FRAME,CENTER

SN: 10001-10499

1шт.

6

425-54-16550

STRIP,WEATHER

SN: 10001-10499

1шт.

7

425-54-16570

SCREW

SN: 10001-@

2шт.

8

425-54-16530

STRIP,WEATHER

SN: 10001-10499

1шт.

9

425-54-16230

GLASS

SN: 10001-10499

1шт.

10

425-54-16250

LOCK ASS'Y,L.H.

SN: 10001-@

1шт.

10

425-54-16260

LOCK ASS'Y,R.H.

SN: 10001-@

1шт.

11

425-54-16270

SCREW

SN: 10001-@

1шт.

12

425-54-16280

SCREW

SN: 10001-@

2шт.

13

425-54-16520

RUBBER

SN: 10001-10499

1шт.

14

425-54-16390

STRIP,WEATHER

SN: 10001-10499

1шт.

15

425-54-16321

GLASS

SN: 10001-10499

1шт.

16

425-54-16470

STRIP,WEATHER

SN: 10001-10499

1шт.

17

421-54-16320

HANDLE,OUTER

SN: 10001-10499

1шт.

18

421-54-16201

LOCK,L.H.

SN: 10001-10499

1шт.

18

419-54-17410

LOCK,R.H.

SN: 10001-10499

1шт.

19

01224-40616

SCREW

SN: 10001-@

1шт.

20

421-54-16440

WASHER

SN: 10001-@

1шт.

21

421-54-16850

BOLT

SN: 10001-10499

2шт.

22

425-54-16420

HANDLE,L.H.

SN: 10001-10499

1шт.

22

425-54-17420

HANDLE,R.H.

SN: 10001-10499

1шт.

23

425-54-16440

ROD

SN: 10001-10499

1шт.

24

425-54-16460

PIN

SN: 10001-10499

1шт.

25

425-54-16450

SPRING

SN: 10001-10499

1шт.

26

421-54-16850

BOLT

SN: 10001-10499

3шт.

27

419-54-16870

ROD,(FOR DOOR R.H.)

SN: 10001-10499

1шт.

28

421-54-16350

SPRING,(FOR DOOR R.H.)

SN: 10001-10499

1шт.

29

421-54-16370

PIN,(FOR DOOR R.H.)

SN: 10001-10499

1шт.

30

01580-10504

NUT,(FOR DOOR R.H.)

SN: 10001-10499

2шт.

31

419-54-16880

KNOB,(FOR DOOR R.H.)

SN: 10001-@

1шт.

32

08037-01008

GROMMET,(FOR DOOR R.H.)

SN: 10001-@

1шт.

33

425-54-16333

PAD,L.H.

SN: 10001-10499

1шт.

33

425-54-17333

PAD,R.H.

SN: 10001-10499

1шт.

33

419-54-16730

CLIP

SN: 10001-10499

6шт.

34

202-54-72220

HANDLE

SN: .-10499

1шт.

34

421-54-16480

HANDLE

SN: 10001-.

1шт.

35

01220-40625

SCREW

SN: 10001-10499

2шт.

36

01602-20619

WASHER,SPRING

SN: 10001-10499

2шт.

37

01641-20608

WASHER

SN: 10001-@

2шт.

38

425-54-16430

COVER,L.H.

SN: 10001-10499

1шт.

38

425-54-17430

COVER,R.H.

SN: 10001-10499

1шт.

39

01225-40512

SCREW

SN: 10001-10499

1шт.

40

425-54-17410

ASHTRAY,(FOR DOOR R.H.)

SN: 10001-@

1шт.

41

01224-40412

SCREW,(WITH ASHTRAY)

SN: 10001-@

2шт.

42

09415-00506

CAP

SN: 10001-10499

2шт.

43

425-54-16341

SEAL

SN: 10001-10499

1шт.

44

419-54-17380

BRACKET

SN: 10001-10499

1шт.

45

01010-50820

BOLT

SN: 10001-10499

2шт.

46

01643-30823

WASHER

SN: 10001-10499

2шт.

47

01010-50620

BOLT

SN: 10001-10499

2шт.

48

01643-30623

WASHER

SN: 10001-10499

2шт.

49

426-54-15240

LEVER

SN: 10001-10499

1шт.

50

419-56-11170

SPRING

SN: 10001-10499

1шт.

51

01016-20415

BOLT

SN: 10001-10499

2шт.

52

01580-10403

NUT

SN: 10001-10499

4шт.

53

419-54-17360

PIN

SN: 10001-10499

1шт.

54

425-54-16630

PIN

SN: 10001-10499

1шт.

55

09415-02512

CAP

SN: 10001-10499

1шт.
